«Пират» на 35 узлах: каким должен был стать самый необычный советский крейсер
📅 👁️ 1💬 0
Почему крейсер проекта 66 мог пережить залп тяжёлых орудий, но не мощную торпеду
21 августа 2026 г. в 08:33👁️ 1💬 0

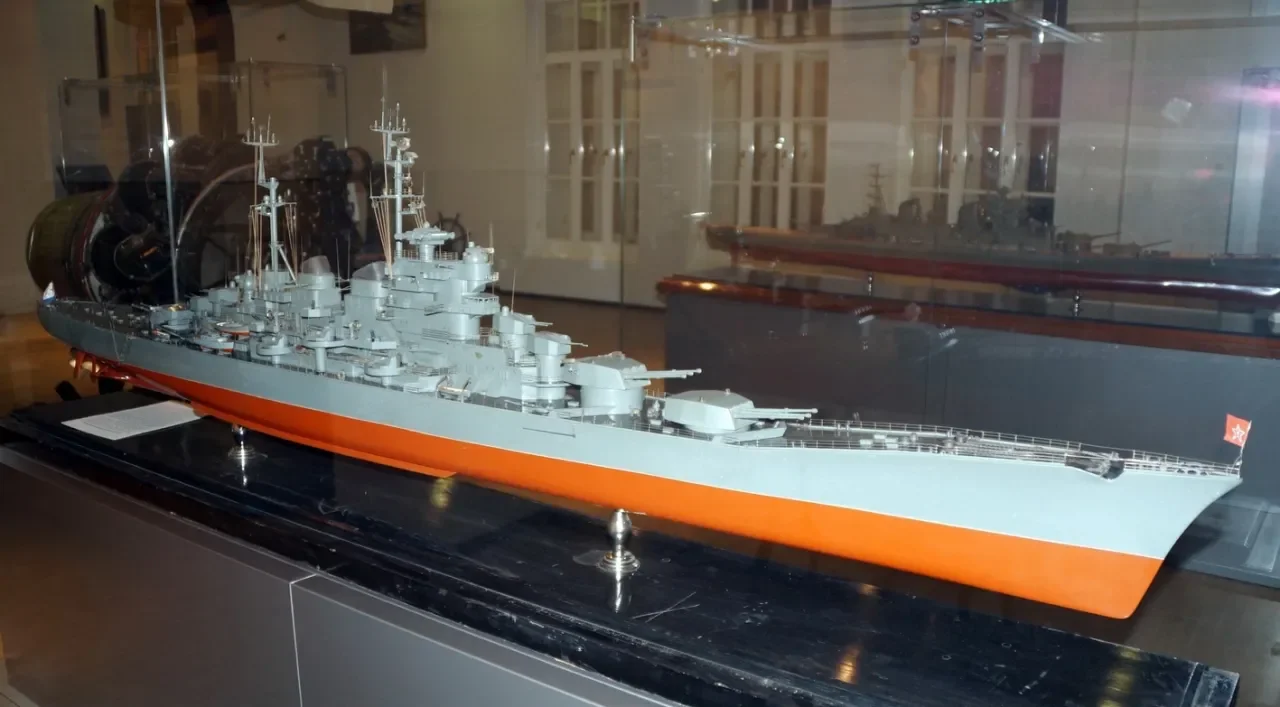

Проект 66 — один из самых любопытных советских крейсерских замыслов послевоенной эпохи. Корабль задумывался как быстроходный и хорошо вооружённый «средний» крейсер, способный выдержать бой с тяжёлыми кораблями противника и при этом не превратиться в неповоротливый плавучий сейф. Задача, прямо скажем, почти ювелирная: дать ему мощные пушки, приличную скорость, защитить погреба, машины и командные посты — и не утопить весь проект под тяжестью брони ⚓
Сегодня разберём, как именно конструкторы пытались решить эту задачу. Поговорим о главном броневом поясе, палубах, башнях, боевой рубке и подводной защите. А в конце зададим неудобный вопрос: могла ли противоторпедная защита проекта 66 спасти корабль от серьёзной атаки?
Сначала — важная оговорка о схеме

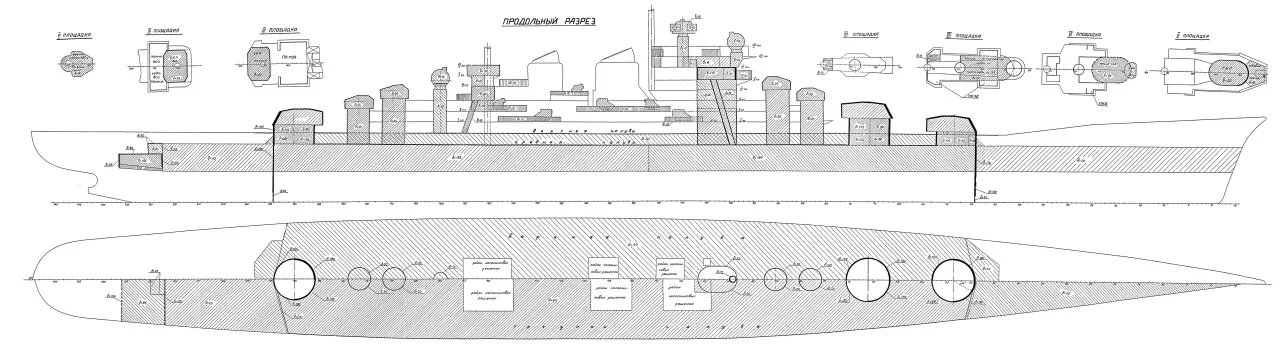

В открытом доступе давно распространяется схема бронирования проекта 66. Она очень удобна для понимания общей логики защиты: видно, где находилась цитадель, как располагались траве рзы и какие участки корпуса прикрывались бронёй. Но есть нюанс — на этой схеме изображён не окончательный вариант проекта.
Финальные изменения в основном коснулись толщины отдельных броневых элементов. Поэтому схема не бесполезна, вовсе нет. Она хорошо показывает архитектуру защиты, но воспринимать каждую цифру на ней как окончательную не стоит. Дальше мы будем говорить именно о последней версии бронирования и отдельно отмечать места, где она отличалась от раннего варианта.
Цитадель: бронированный «организм» внутри корпуса
Цитадель занимала примерно 60 % длины корабля по конструктивной ватерлинии. Именно здесь находились самые важные помещения: котельные и машинные отделения, башни главного калибра, погреба боеприпасов и значительная часть артиллерийских постов.
Главный пояс состоял из 155-мм гомогенных броневых плит высотой 4,65 м. В нормальном водоизмещении около 3,05 м этой брони возвышалось над водой. Верхняя кромка пояса доходила до средней палубы, а выше располагался дополнительный 50-мм пояс — от средней палубы до верхней.
Получалась довольно цельная картина: в пределах цитадели весь надводный борт был закрыт бронёй. Не просто отдельные участки вокруг машин или погребов, а практически вся вертикальная поверхность борта. Для крейсера, которому предстояло сражаться с тяжёлыми кораблями, это решение выглядело логично.
Но под водой главный пояс продолжался всего примерно на 1,6 м. И вот здесь появлялась опасная лазейка. Снаряд, попавший ниже броневой кромки, мог пройти под поясом и добраться до погребов боезапаса. Поэтому в районах погребов главного калибра предусмотрели дополнительную подводную защиту: на продольные переборки ПТЗ навешивались броневые плиты толщиной от 50 до 90 мм.
Кроме того, рядом с погребами главного и универсального калибров, примерно в 2,5 м от борта, размещались 20-мм противоосколочные переборки. Они не должны были остановить тяжёлый снаряд, но могли задержать осколки и уменьшить последствия пробития внешних конструкций.
Траверзы — защита торцов цитадели
Цитадель замыкалась мощными поперечными переборками — траверзами. Их необычная особенность заключалась в большой высоте: они простирались почти от верхней палубы до второго дна.
Носовой траверз имел ступенчатую защиту:
- между верхней и средней палубами — 50 мм;
- ниже, на участке высотой около 8,4 м, — 170 мм;
- от этого участка до второго дна — 145 мм.
Из 170 мм примерно 3,05 м находились выше ватерлинии, а около 5,35 м — ниже неё. То есть наиболее важная часть носовой оконечности цитадели прикрывалась очень серьёзно.
Кормовой траверз был слабее:
- между верхней и средней палубами — 50 мм;
- затем на протяжении 9,35 м — 135 мм;
- последние 2 м до второго дна — снова 50 мм.
На первый взгляд разница между 170 и 135 мм может показаться не слишком большой. Но в реальном бою именно такие детали способны превратиться в проблему. Когда корабль сближа ется с противником, носовые углы защищены лучше. А при отходе, после разворота, кормовая проекция оказывается более уязвимой.
Палубы и румпельное отделение
Горизонтальная защита цитадели выглядела проще вертикальной. Верхняя палуба имела толщину 50 мм по всей длине. Средняя палуба — 70 мм, а над погребами главного и универсального калибров усиливалась до 90 мм.
Такое бронирование должно было защищать жизненно важные помещения от навесного огня тяжёлых орудий и авиабомб. Требования были рассчитаны на противодействие 203-мм снарядам на больших дистанциях, а заодно обеспечивали защиту от авиабомб ФАБ-500.
Румпельное отделение находилось за пределами цитадели, в корме. Однако его значение для управления кораблём было настолько велико, что оставлять его без защиты не стали. Отделение получило локальную коробчатую броню:
- борта — 155 мм;
- траверзы — 155 мм;
- палуба-крышка — 90 мм.
Это был своего рода бронированный сейф для рулевого хозяйства. Если корабль терял управление, даже самые мощные орудия уже не могли компенсировать такой недостаток. Поэтому румпельное отделение защищали почти как самостоятельный жизненно важный узел.
Что происходило за пределами цитадели?
Здесь конструкторы выбрали более экономичный подход. Главный 155-мм пояс продолжался в нос и корму, но уже в виде 20-мм брони. В носовой части этот пояс шёл от цитадели до форштевня, а в корме — до румпельного отделения.
Горизонтальная защита вне цитадели также составляла 20 мм. Это была не броня против прямого попадания тяжёлого снаряда, а скорее защита от осколков и вторичных повреждений.
За румпельным отделением корпус фактически оставался без вертикальной и горизонтальной защиты. Решение понятное: бронировать всю длинную кормовую оконечность означало бы резко увеличить массу корабля. А крейсер — это всегда компромисс. Хотим скорость — экономим вес. Хотим броню — платим водоизмещением и мощностью энергетической установки.
Башни, рубка и командные посты
Главный калибр проекта 66 получил действительно солидную защиту. Лобовые плиты башен имели толщину 300 мм, боковые стенки — 180 мм, задние стенки — 265 мм. Крыша защищалась бронёй толщиной от 135 до 145 мм.
Барбеты башен были дифференцированы по направлению:
- передняя часть — 180 мм;
- задняя часть — 155 мм.
Это отличалось от ранней схемы, где соотношение толщин было показано иначе.
Башни универсальной артиллерии имели лишь 25-мм броню, а их барбеты — 20 мм. Установки автоматических пушек калибра 45 и 25 мм прикрывались 10-мм листами. Такая защита могла остановить осколки и пули, но против прямого попадания тяжёлого снаряда она, конечно, не предназначалась.
Боевая рубка имела овальную форму. Носовая часть защищалась 210-мм бронёй, кормовая — 170-мм. Крыша имела толщину 130 мм, пол — 30 мм.
Ниже рубка переходила в броневой цилиндр внутри надстройки. В нём размещались различные командные и посты управления. Толщина стенок цилиндра менялась от 20 до 80 мм. Отдельно защищалась труба для проводов, идущих из боевой рубки: её стенки имели толщину 75 мм.
Запасной командный пост получал круговую 30-мм защиту — стены, крышу и пол. А вот ходовой мостик, посты командиров зенитных батарей, стабилизированные посты наводки и некоторые другие важные пункты прикрывались только 10-мм бронёй.
И здесь возникает справедливый вопрос: если 20 мм считались достаточными для защиты от осколков 203-мм снарядов, почему для столь важных постов выбрали только 10 мм? Это один из заметных недостатков проекта.

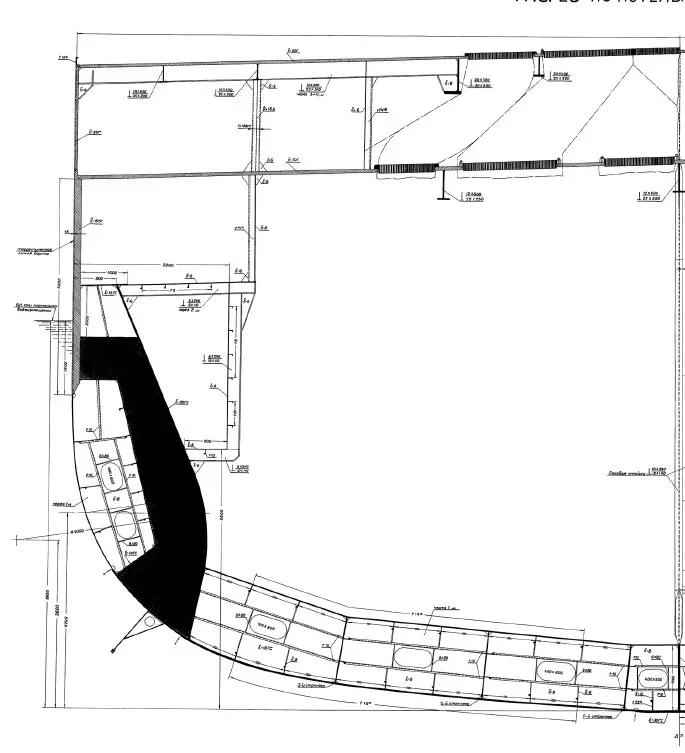

Подводная конструктивная защита: несколько слоёв против взрыва
Подводную конструктивную защиту, или ПКЗ, проектировали с учётом отечественного опыта и зарубежных решений. В частности, изуч ались разработки для тяжёлого крейсера проекта 82 и противоторпедная защита немецких линейных кораблей типа «Шарнхорст».
Бортовая ПКЗ располагалась в пределах цитадели. Её глубина составляла примерно:
- около 3 м у носового траверза;
- 2,55 м в средней части;
- до 7 м в кормовой части по отдельным данным.
Последняя цифра выглядит подозрительно. Чертежи не демонстрируют настолько широкой защиты на всём кормовом участке, поэтому речь, вероятно, могла идти о небольшом локальном отрезке либо о неточности.
Сама система была многослойной. Наружная обшивка имела увеличенную толщину — 26 мм. Она должна была не только выдерживать нагрузку, но и способствовать детонации боеприпаса на внешнем борту.
За обшивкой располагались две броневые переборки. Первая была сравнительно тонкой — 8 мм, однако усиливалась продольным набором и поперечными бракeтами толщиной 10–12 мм.
Пространство между наружной обшивкой и первой переборкой служило камерой расширения. При взрыве газы стремились свободно разойтись в этом объёме, теряя часть разрушительной энергии.
Следующая камера — поглощающая. Её планировали заполнять топливом или водой примерно на 85 %. Жидкость должна была принять на себя часть импульса взрыва.
Главной преградой считалась вторая переборка. Она имела изогнутую форму, не оснащалась обычным набором, но обладала толщиной 35 мм. В районах погребов главного калибра толщина уменьшалась до 30 мм, зато с внешней стороны могли устанавливаться дополнительные броневые плиты толщиной от 20 до 90 мм.
Днищевая ПКЗ также проходила только в пределах цитадели. Её высота составляла 1,4 м. Конструкция включала 26-мм наружную обшивку и 22-мм двойное дно, усиленные продольными и поперечными балками.
Защита на бумаге и реальная угроза
По расчётам, вертикальная броня цитадели должна была противостоять 203-мм снаряду массой 152 кг с начальной скоростью 762 м/с. На курсовых углах 0–55 градусов требуемая дистанция составляла 75 кабельтовых и более, а на углах 65–180 градусов — 90 кабельтовых и более.
Проще говоря, в наиболее неблагоприятной ситуации 155-мм борт должен был выдерживать попадание тяжёлого снаряда примерно с 90 кабельтовых. При более выгодном положении корабля защита становилась эффективнее.
Горизонтальная броня должна была прикрывать погреба от 203-мм снарядов на дистанциях до 150 кабельтовых, а остальные участки цитадели — до 130 кабельтовых.
Выглядит убедительно. Но броня — это только одна половина уравнения. Вторая — подводный взрыв.
Американская торпеда Mark 13 несла примерно 272–275 кг взрывчатого вещества TRX. Торпеда Mark 18 имела боевую часть около 270–272 кг. На первый взгляд это сопоставимо с 250 кг взрывчатки, на которые рассчитывалась ПКЗ проекта 66.
Но есть важная деталь: TRX был примерно в полтора раза мощнее тротила. Значит, 270 кг такой взрывчатки соответствовали как минимум 405 кг ТНТ. А это уже совсем другой масштаб воздействия.
ПКЗ проекта 66, скорее всего, хорошо справилась бы с близким разрывом авиабомбы массой 500 кг и уменьшила бы последствия торпедного попадания. Но гарантированно выдержать удар американской торпеды в борт или взрыв под днищем она не могла.
Можно было ли просто нарастить защиту? Теоретически — да. Практически — почти невозможно. Для этого потребовались бы дополнительные метры пространства, а проект 66 уже был длинным и узким кораблём, внутри которого и так размещались котлы, турбины, погреба и системы управления.
При стандартном водоизмещении около 26 230 т невозможно было превратить крейсер в линкорную противоторпедную крепость. Даже крупные линейные корабли не всегда выдерживали попадания мощных торпед, а от быстроходного крейсера требовались ещё и скорость, манёвренность и дальность.
Три главных слабых места
Если подводить промежуточный итог, то у бронирования проекта 66 можно выделить три недостатка.
- Кормовой траверз был слабее носового. 135 мм против 170 мм — разница, способная проявиться во время отхода от противника.
- Башни и барбеты 130-мм универсальной артиллерии защищались слабо. Усиление сделало бы установки слишком тяжёлыми и ухудшило бы их зенитные характеристики.
- Некоторые важные посты имели всего 10-мм защиту. Для осколков это могло оказаться недостаточно.
При этом ни один из этих недостатков не выглядит смертельным. Проект 66 не создавался как линкор. Он должен был быстро идти, вести огонь главным калибром, действовать в составе соединения и сохранять боеспособность после повреждений. Всё сразу получить нельзя (как бы нам ни хотелось).
Скорость, энергетика и живучесть
Изначально планировалось установить три главных турбозубчатых агрегата мощностью по 70 000 лошадиных сил. Этого должно было хватить для 35 узлов.
Но по мере доработки корабль потяжелел. Расчётное водоизмещение выросло с 24 800 до 26 230 т, нормальное — с 26 900 до 28 510 т. Корпус стал шире на 0,4 м, короче на 3 м, а осадка увеличилась на 0,35 м.
В результате максимальная скорость снизилась до 34,5 узла. Потеря небольшая, зато сохранялась унификация энергетики с тяжёлым крейсером проекта 82. Создавать отдельные турб ины только ради возвращения последних 0,5 узла сочли неразумным.
Дальность экономического хода при 18 узлах должна была достигать 5000 миль. Энергетическая установка делилась на три автономных эшелона. Каждый включал машинное и котельное отделения, один турбозубчатый агрегат и три котла.
Такое разделение повышало живучесть: даже после взрыва мины или торпеды у борта хотя бы один эшелон мог продолжить работу. Корабль не обязательно оставался полностью исправным, но сохранял шанс уйти, маневрировать и продолжить бой.
Мореходность: крейсер, который не боится волн
Проектировщики уделяли большое внимание действиям в штормовом море. При волнении 6 баллов и высоте волны до 3 м корабль должен был сохранять возможность применения оружия на скорости до 32 узлов.
При волнении 7 баллов и волне высотой до 5 м допустимая скорость составляла 24 узла. Отдельно оговаривались редкие одиночные волны высотой 8–10 м: такие явления воз можны, но их вероятность оценивалась примерно в 1 %.
То есть проект 66 старались сделать не только быстрым и защищённым, но и практичным для настоящего моря — холодного, тяжёлого, шумного. Где палуба вибрирует под ударами волн, металл гудит, а расчёты должны работать даже тогда, когда вокруг не парадная гладь, а серо-зелёная стена воды.
Итог: рациональная броня с неизбежными компромиссами
Бронирование проекта 66 в целом выглядит продуманным. Цитадель прикрывала основные механизмы и погреба, башни главного калибра имели мощную защиту, палубы рассчитывались против тяжёлых снарядов и авиабомб, а важные элементы управления получали отдельные броневые «коробки».
Главная проблема заключалась не столько в ошибках конструкторов, сколько в масштабе самого корабля и стремительном росте мощности боеприпасов. Против 203-мм снарядов защита выглядела разумно. Против близкого взрыва авиабомбы — тоже. Но от мощной послевоенной торпеды она уже не могла гарантировать спасение.
И это, пожалуй, главный урок проекта 66: военный корабль — не набор максимальных характеристик, а тщательно выверенный баланс. Больше брони — меньше скорости. Глубже ПКЗ — больше водоизмещение. Тяжелее башни — хуже работа зенитной артиллерии. Усилить всё сразу невозможно.
Проект 66 пытался найти этот баланс. Насколько удачно — отдельный вопрос, но именно поэтому его конструкция до сих пор интересна. Перед нами не идеальный корабль и не фантастический «непотопляемый крейсер», а честный инженерный компромисс эпохи, когда море становилось всё опаснее, а требования к боевым кораблям росли быстрее, чем их водоизмещение.
