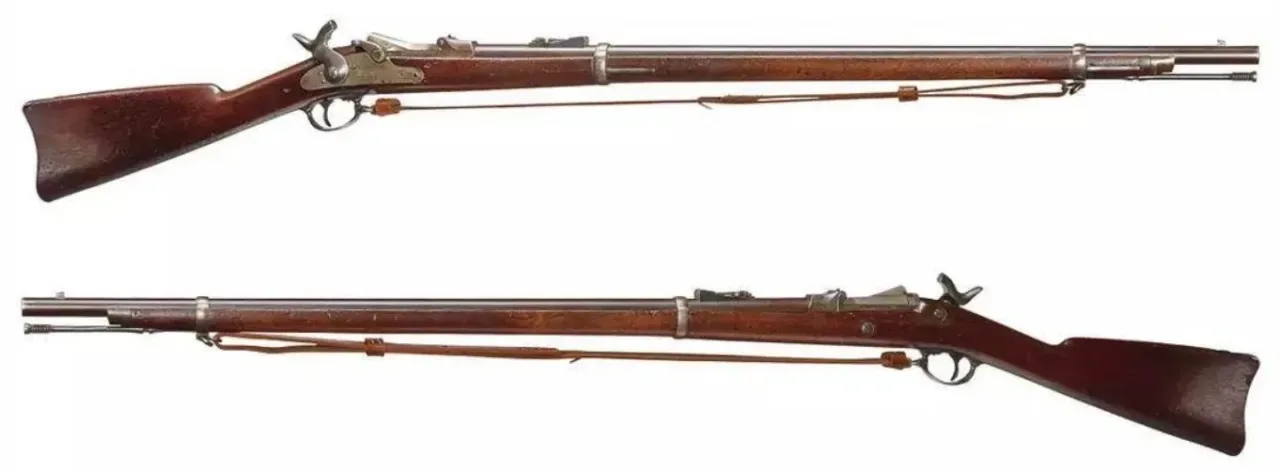

Изображение: винтовка «Спрингфилд» 1865 года#

Винтовка, переделанная из старого оружия#

«Видишь ли, что вера содействовала делам его, и делами вера достигла совершенства?» Послание Иакова, 2:22

После Гражданской войны перед правительством США встала задача привести армию в соответствие с мирным временем и при этом не потратить на это чрезмерные средства. Вооружённые силы требовалось сократить, демобилизованных солдат — вернуть к гражданской жизни и работе, а многочисленные запасы оружия — использовать или реализовать. Среди них были как винтовки, прошедшие войну, так и новые экземпляры, которые ещё не успели отправить в войска.

Одновременно обнаружилась проблема, которую нельзя было решить одним лишь сокращением армии. Победу одержали войска, вооружённые капсюльными дульнозарядными винтовками, хотя в годы войны уже появились и прошли практическую проверку казнозарядные образцы, в том числе магазинные винтовки и карабины. Для армии нового времени требовалось оружие под патрон, заряжаемый с казённой части. Но полное перевооружение даже значительно уменьшившихся войск обходилось дорого. Поэтому военным нужно было найти недорогую систему пехотной винтовки и создать на её основе кавалерийский карабин.

Особенно велики были запасы «Спрингфилдов» образца 1863 года. Их планировали переделать в казнозарядное оружие. Для этого пригодилась идея Хайрема Бердана, предложенная ещё в 1859 году: 15-мм винтовка с затвором, откидывавшимся вверх и вперёд. Вращающийся курок в этой конструкции почти не отличался от курка капсюльного ружья.

Главный оружейник Спрингфилдского арсенала Эрскин С. Аллин предложил не создавать винтовку с нуля, а приспособить для старых «Спрингфилдов» откидной затвор Бердана. Так в США появилась первая переделочная винтовка этой серии — модель 1865 года, созданная на основе образца 1861-го. За ней последовал вариант 1866 года с более прочным и обтекаемым затвором.

Конструкция «люка»#

Аллин предложил укоротить ствол со стороны казённой части и установить на оставшийся участок патронник с откидным затвором. В затворе размещались ударник и экстрактор; сам узел крепился к стволу на шарнире. В открытом положении он напоминал откидную крышку люка. Отсюда и название Trapdoor Springfield: trapdoor можно перевести как «люк» или «дверь-ловушка».

19 сентября 1865 года Э. Аллин получил патент № 49 959, описывавший эту систему.

Изображение: затвор винтовки М1865 года#

Модель 1865-го сохранила почти все особенности «Спрингфилда» образца 1863 года. У неё был ствол калибра .58 и длиной 1016 мм, но вместо дульного заряжания применялся патрон с кольцевым воспламенением и медной гильзой.

Эксплуатация выявила недостатки: множество небольших деталей затвора быстро изнашивалось, а сам механизм оказался слишком сложным для ежедневного использования. Ещё до окончания выпуска модели 1865 года начали испытывать более простую конструкцию. Поэтому первый вариант стали называть «Первым Аллином», а образец 1866 года — «Вторым Аллином».

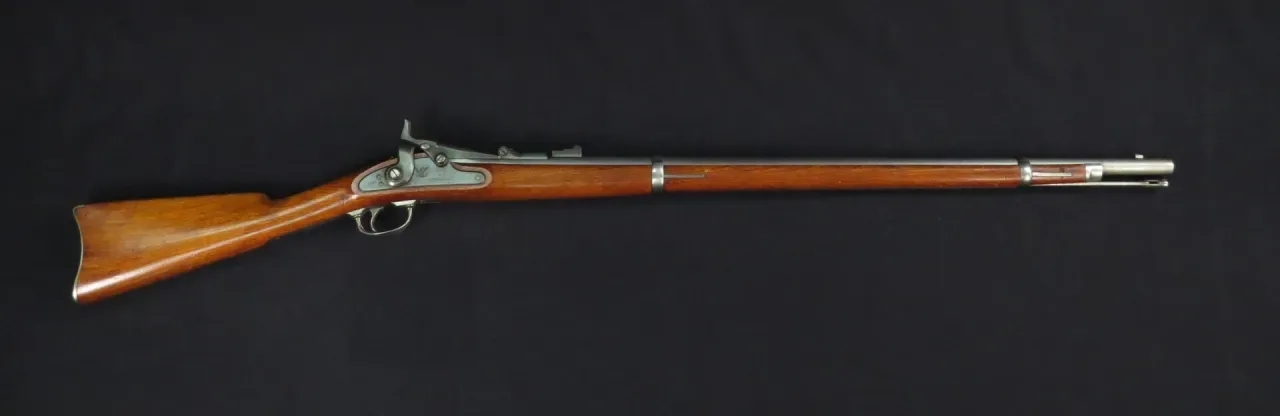

Изображение: винтовка М1866 года#

Модель 1866 получила усовершенствованный затвор, патрон центрального воспламенения калибра .50-70, то есть 12,7 мм, и прицел с лестничной регулировкой. Прежний ствол калибра .58 растачивали, а затем устанавливали в него вкладыш под новый калибр. Такая переделка обходилась примерно в пять долларов за винтовку. Это было выгодно: новая винтовка стоила около 15 долларов.

Общая длина модернизированного оружия составляла 1400 мм, длина ствола — 1020 мм.

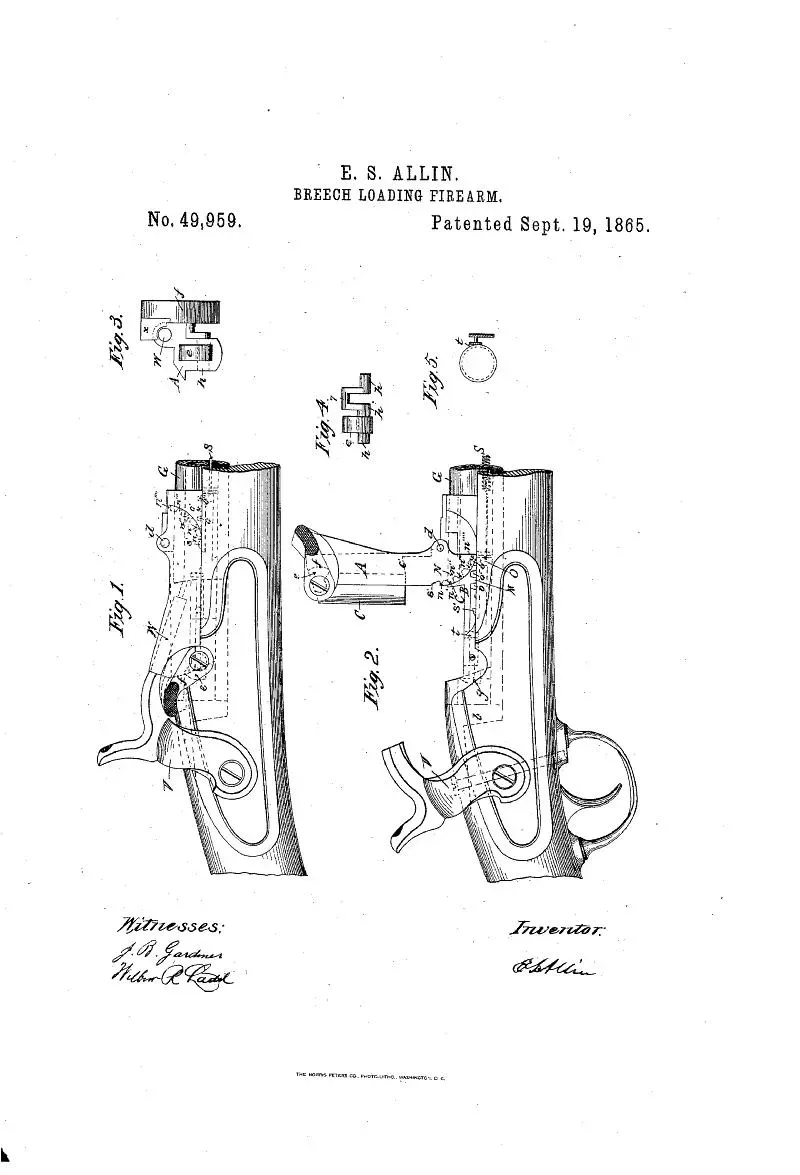

Изображение: чертёж из патента Эрскина С. Аллина на казнозарядную систему М1865#

Для переделки старых нарезных мушкетов казённую часть ствола фрезеровали, а сверху монтировали откидной затвор. В закрытом положении его удерживала кулачковая защёлка, которую приводили в действие большим пальцем. Реечный экстрактор автоматически отходил при открывании затвора и возвращался на место в конце движения. Боевой взвод располагался внутри затвора, а носок курка стачивали.

В 1866 году Спрингфилдский арсенал переделал около 5000 нарезных мушкетов образца 1861 года. Большую часть выпущенных винтовок модели 1865 в 1870-е годы продали нескольким американским торговцам оружием. В США сохранялся спрос на укороченные кадетские винтовки, и торговцы приспосабливали для этого армейские образцы: укорачивали стволы и приклады, получая оружие со стволами длиной 84 или 91 см. Шейки прикладов также часто делали тоньше, чтобы кадетам было удобнее держать винтовку.

Изображение: кадетская винтовка М1866#

Всего произвели около 52 000 винтовок модели 1866 года. Примерно половина этого количества позднее оказалась в Европе и использовалась во время франко-прусской войны.

Оружие предназначалось для мощного патрона центрального воспламенения .50-70-450: калибр составлял 12,7 мм, пуля весила 450 гран, или 29 г, а пороховой заряд — 70 гран, или 4,5 г. По сравнению с экстрактором модели 1865 механизм образца 1866 года был заметно лучше, однако оставался сложным, а его пружина была довольно слабой.

Поломка экстрактора, впрочем, не обязательно делала винтовку бесполезной. В официальном руководстве для пользователей, изданном правительством США в 1867 году под названием «Описание и правила обращения с мушкетной винтовкой Springfield, заряжающейся с казенной части, модель 1866», отмечалось:

«Следует понимать, что выбрасыватель и фрикционные пружины скорее удобны, чем необходимы, и что винтовка не обязательно выводится из строя, если сломается один или оба из них, поскольку гильзу можно легко извлечь пальцами после ослабления экстрактора для извлечения гильзы».

Если гильза застревала, в чрезвычайной ситуации её можно было вытолкнуть шомполом. Таким образом, даже при поломке отдельных деталей винтовка сохраняла работоспособность.

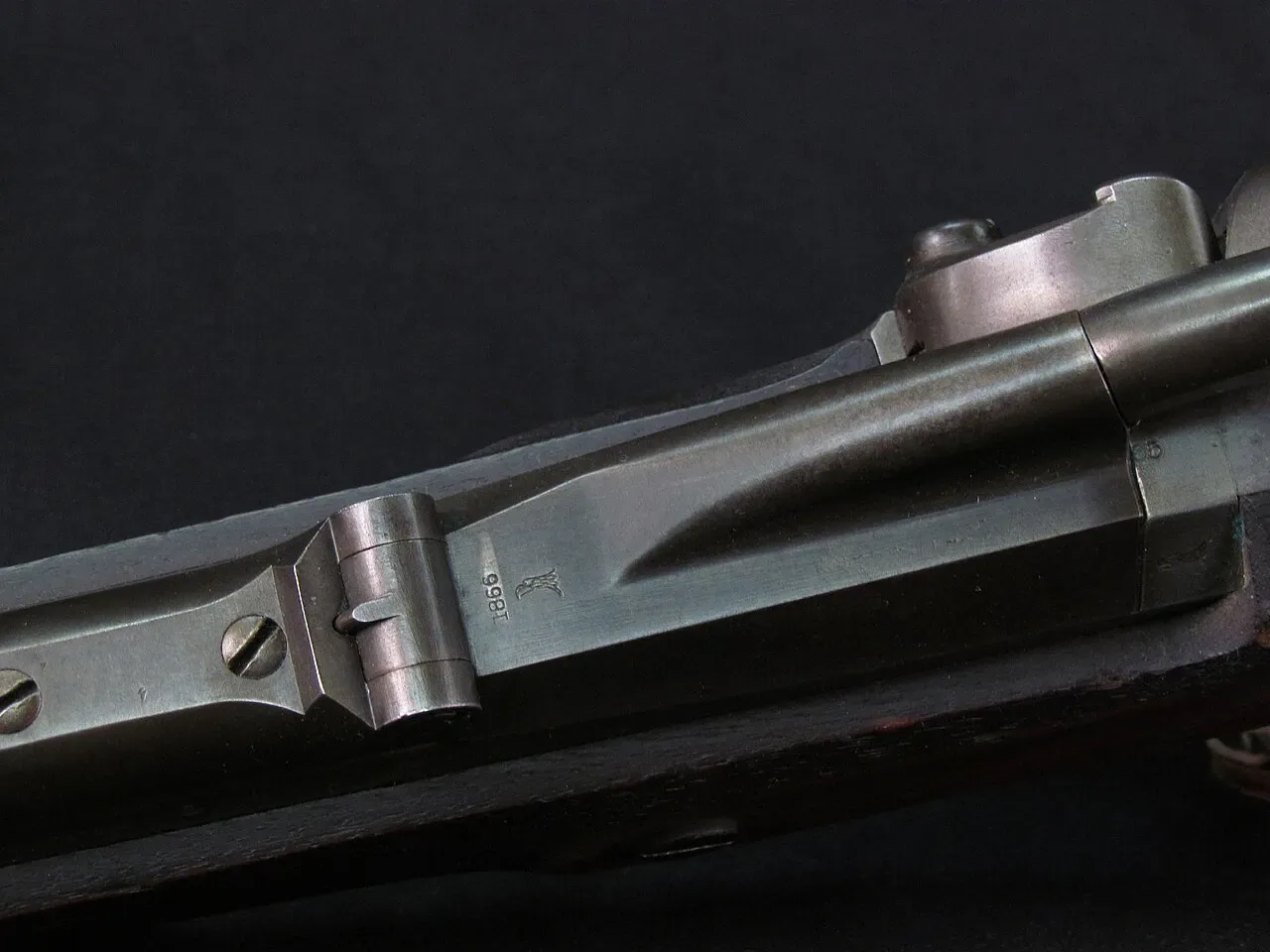

Изображение: затвор винтовки М1866#

Боевое применение и новые варианты#

В войска США винтовку М1866 начали поставлять в 1867 году. Она стала основным оружием американской армии во время Войны Красного Облака, также известной как война Бозмена или Война на Паудер-ривер. Боевые действия шли вдоль Бозменского тракта в 1867 году.

Высокая скорострельность новых винтовок нарушила тактику сиу и шайеннов. За несколько месяцев до этого, во время «Резни при Феттермане», они сталкивались только с дульнозарядным оружием. В последующих столкновениях скорострельность «Спрингфилдов» сыграла решающую роль: американские войска уступали противнику численностью, но получили важное преимущество в вооружении.

В 1870 году появилась очередная версия — М1870. Её длина составляла 1300 мм, ствол имел длину 830 мм, калибр равнялся 12,7 мм. Винтовку выпускали в двух вариантах, немного различавшихся между собой.

Первую версию производили в 1870 и 1871 годах. В ней усовершенствовали целик и укоротили ствольную коробку. На первых винтовках М1870 целик располагался почти вплотную к ствольной коробке. Всего выпустили 1000 таких экземпляров.

Вторую версию производили в 1872 и 1873 годах. Целик на ней подняли выше, а шомпол сделали разборным. На первой версии М1870, напротив, использовался шомпол от модели 1868 года. Вторая серия насчитывала 10 000 винтовок.

В 1871 году также выпускали укороченный карабинный вариант. Его изготовили примерно в 350 экземплярах.

Модель 1873 года стала пятой разновидностью конструкции Эрскина С. Аллина. Пехотная винтовка имела ствол длиной 829 мм, а кавалерийский карабин — 560 мм. Калибр уменьшили до 11,63 мм.

Затем на смену этому образцу пришла усовершенствованная винтовка М1884 под патрон .45-70 «Правительственный». Полное обозначение боеприпаса — .45-70-405. Первое число указывало на диаметр канала ствола .45 калибра, или 11,63 мм; 70 обозначало массу заряда чёрного пороха — около 4,5 г; 405 было весом пули в гранах, то есть 26,2 г. Начальная скорость пули составляла 1350 футов в секунду, или 410 м/с. Для карабина разработали ослабленный заряд: 55 гран пороха, или 3,6 г. Это снижало отдачу, что было важно для кавалеристов.

Дальность и точность#

Винтовка «Спрингфилд» М1884 сообщала начальную скорость 400 м/с свинцовой пуле массой 500 гран. Максимальная дальность стрельбы достигала 3500 ярдов, приблизительно 3180 м.

Средняя кучность М1873 на дистанции 100 ярдов, или 91 м, описывалась кругом со средним радиусом 1,7 дюйма — 4,3 см. Это соответствовало примерно 3,4 угловой минуты. У М1884 на той же дистанции средний радиус круга составлял 1,3 дюйма, или 3,3 см, что равнялось примерно 2,6 угловой минуты. По потенциальной кучности винтовка «Спрингфилд» 1884 года могла соперничать с немецкой 98k и более поздней M1 «Гаранд», также созданной Спрингфилдским арсеналом.

Согласно отчёту артиллерийского управления США, опытный стрелок мог вести огонь со скоростью 12–13 выстрелов в минуту. Если стрелять с плеча и заряжать винтовку из патронной сумки, подготовленный стрелок мог сделать до 25 выстрелов в минуту.

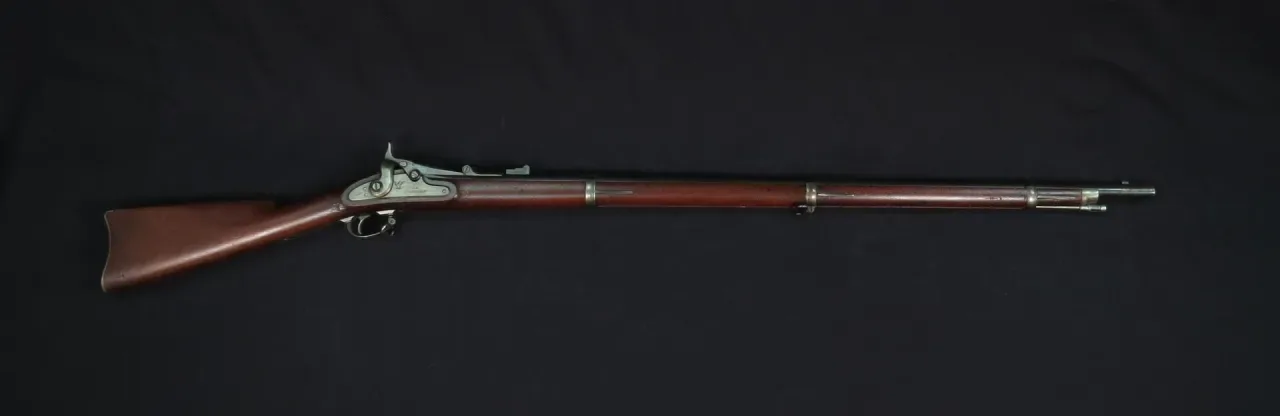

Изображение: винтовка «Спрингфилд» выпуска 1873–1890 годов#

Медные и латунные гильзы#

Первоначально винтовку проектировали под патроны с медной гильзой. В 1888 году американская армия перешла на боеприпасы с латунными гильзами. Одной из причин стали проблемы, обнаружившиеся после разгрома отряда подполковника Джорджа Кастера в битве при Литтл-Бигхорне в июне 1876 года.

При интенсивной стрельбе патронники нагревались, и медные гильзы нередко застревали. Если под рукой не оказывалось шомпола, их приходилось поддевать ножом за закраину. Во время боя значительная часть солдат майора Маркуса А. Рино, которому удалось уцелеть, была занята извлечением застрявших гильз из передаваемых им карабинов. После очистки оружие отправляли обратно стрелкам на огневой рубеж.

В 1877 году Департамент боеприпасов начал изучать европейское огнестрельное оружие, использовавшее латунные гильзы. Проверка показала, что латунь значительно прочнее меди. Однако американская армия перешла на такие патроны лишь в 1888 году. Это стало важным техническим изменением: с тех пор латунь остаётся основным материалом для изготовления боевых патронов в США.

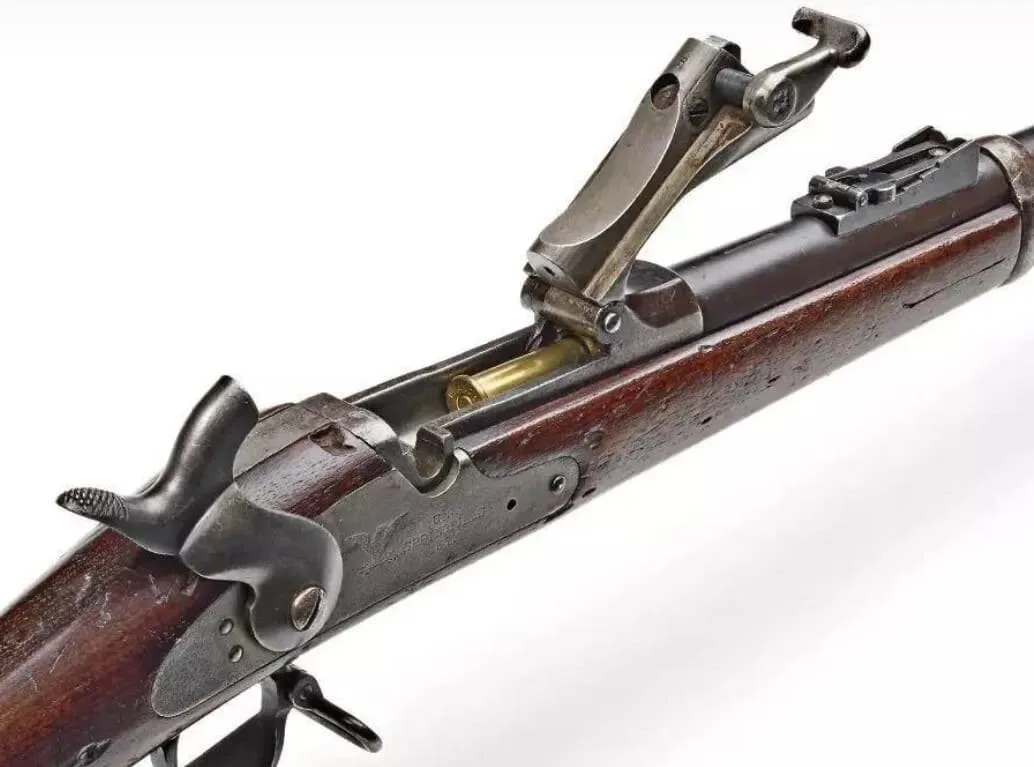

Изображение: затвор винтовки «Спрингфилд» с патроном в латунной гильзе#

Последние годы службы «Спрингфилда»#

Винтовка М1873 под патрон с дымным порохом оставалась основным оружием армии США, пока её постепенно не начали заменять в 1892 году на «Спрингфилд» образца 1892 года с продольно-скользящим затвором, созданным на основе норвежской системы Краг-Йоргенсена.

Несмотря на начавшееся перевооружение и устаревшую конструкцию, М1873 продолжала служить во вспомогательных подразделениях во время испано-американской войны на Кубе и Филиппинах. Там она уступала испанской винтовке Маузера образца 1893 года калибра 7 мм, оснащённой продольно-скользящим затвором.

«Спрингфилдский люк» оставался в употреблении и после этого: его применяли для учебной стрельбы и в гвардии штатов вплоть до Первой мировой войны.
