Почему современный усилитель вытесняет лампы: погружаемся в мир высоких частот!

Вводные данные

Привет, друзья! 👋Задумайтесь на минутку: усилить радиосигнал – это вроде бы не так уж и сложно, верно? Но давайте усложним задачу 😉. Во-первых, нам нужно, чтобы усиление держалось в диапазоне частот от 6 до 18 ГГц. Во-вторых, нам нужен выход в 50 ватт, и не просто пиковый, а постоянный, как щётка после стирки. Если добавить такие условия, даже лучший ученик может запутаться.

Почему так сложно? 🤔 Потому что не всё в этой жизни принимает форму чистой физики. На самом деле, основная работа ведётся не только с частотами, но и с питанием, отводом тепла и экранированием. Давайте разберёмся, как всё устроено внутри этого чуда техники, и почему оно постепенно заменяет лампы, которые служили людям более полувека.

От лампы до кристалла: в чем разница?

Когда мы говорим о старинных методах, стоит вспомнить лампу бегущей волны (ЛБВ) – она была настоящим королём высоких частот с 1950-х годов. Основное преимущество? Это устройство, в котором электронный поток отдает свою силу электромагнитной волне, излучаясь вдоль спирали. Все любимые радиолокаторы и системы противодействия опирались именно на ЛБВ.

Всё бы ничего, но у этой техники есть определённые недостатки:

• Питание: требуется отнюдь не простое, а в киловольтах. 😬
• Прогрев: катод, как хорошая еда, должен настояться перед тем, как его использовать.
• Устойчивость: ресурс лампы измеряется тысячами часов, после чего её надо менять, как подгузник у младенца.

Но на смену лампе пришли полупроводниковые СВЧ-приборы! Начали с арсенидов галлия и перешли на нитрид галлия (GaN). 🌟 Эти новецы работали на десятках вольт, удерживая высокие параметры мощности, что кардинально изменило рынок.

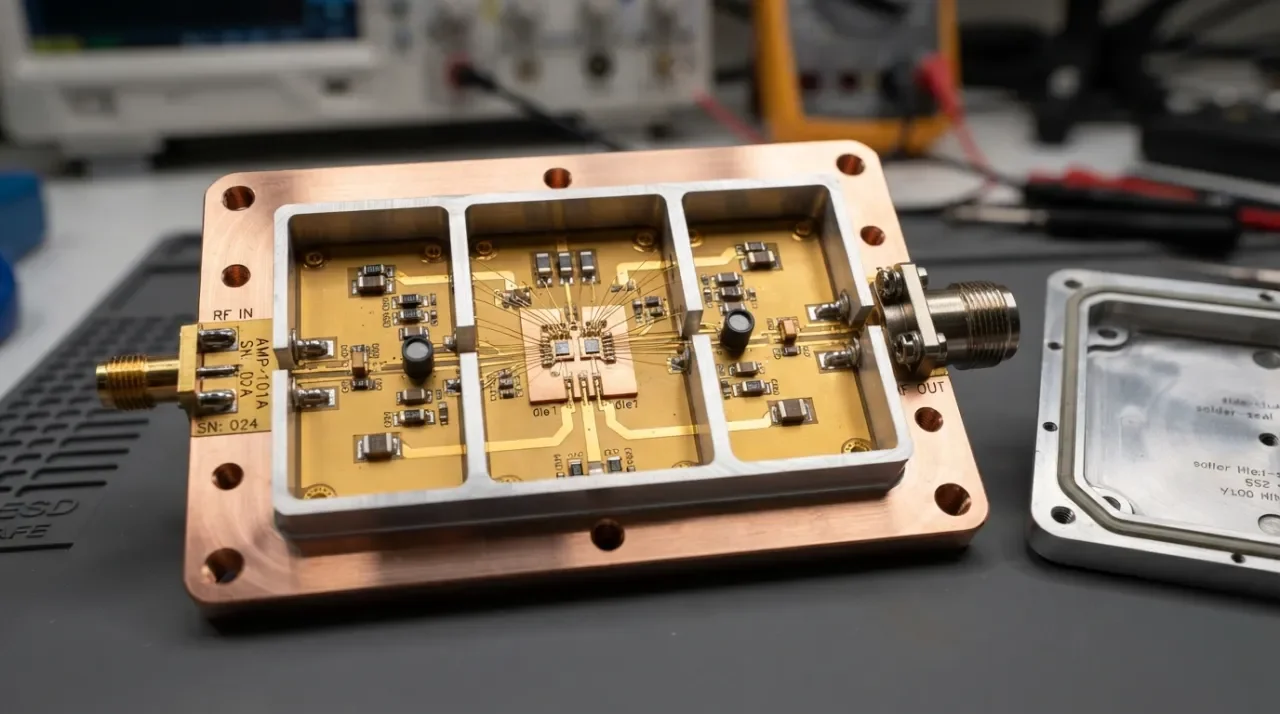

Как устроен современный усилитель?

Этот модуль – настоящий оконечный усилитель мощности в диапазоне 6-18 ГГц. 50 ватт непрерывного излучения с минимальным количеством трусов и максимальным качеством в выходе. Как это всё работает? Давайте взглянем на арифметику!

1. Входной сигнал: 0 дБм, что ж, всего лишь один милливатт. 🐭
2. Выход: требуется 50 ватт, или 47 дБм.
3. То есть, нашему усилителю необходимо обеспечить 47 дБ усиления.

Как это достигается?

Каждый каскад добавляет свой вклад:

• Первый каскад: упрощенный драйвер, который придаёт 20 дБ.
• Второй каскад: промежуточный драйвер добавляет ещё 10 дБ и выдаёт сигнал в пределах ватта.
• Третий каскад: предоконечный усилитель, что прибавляет ещё 10 дБ, доводя мощность до десятка ватт.
• Четвёртый каскад: оконечный GaN-транзистор добавляет 7 дБ и выводит на 50 ватт.

Все эти каскады соединяются в несомненно интересной, но требовательной архитектуре. Каждое соединение, каждый элемент – всё должно быть в точности, иначе мы не дотянем необходимую планку. Это настоящая головоломка!

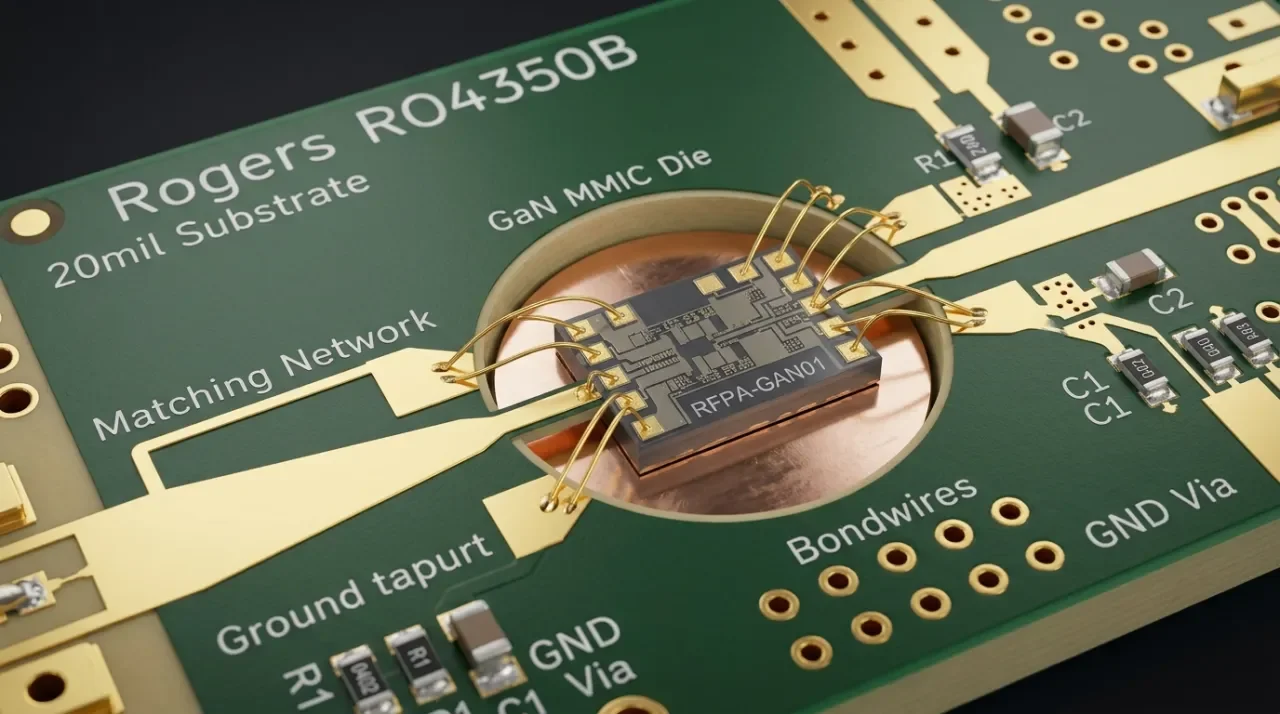

Где прячется потеря мощности?

Когда вы слышите о 50 ваттах на выходе, не стоит забывать о том, что этот усилитель потребляет до 400 ватт. Но куда же уходит остальная энергия? 😱

Основная масса теряется в тепле. Поэтому, желательно использовать медь – один из лучших проводников тепла, чтобы сохранить нужную температуру кристалла, который как будто собирается «попариться» на солнце. Не забывайте про корпус: что бы ни произошло, он должен выдерживать влага и вибрации, иначе наш усилитель просто развалится на части.

Трудности, которые действительно имеют значение

На первый взгляд может показаться, что главная задача – это подавление гармоник. Но это не так. Основная трудность кроется в том, чтобы подавить побочные излучения! 💥

При мощности 50 ватт нам нужно уменьшить любое побочное излучение до уровня, который заметно ниже доли милливатта. Это отнимает много сил и времени!

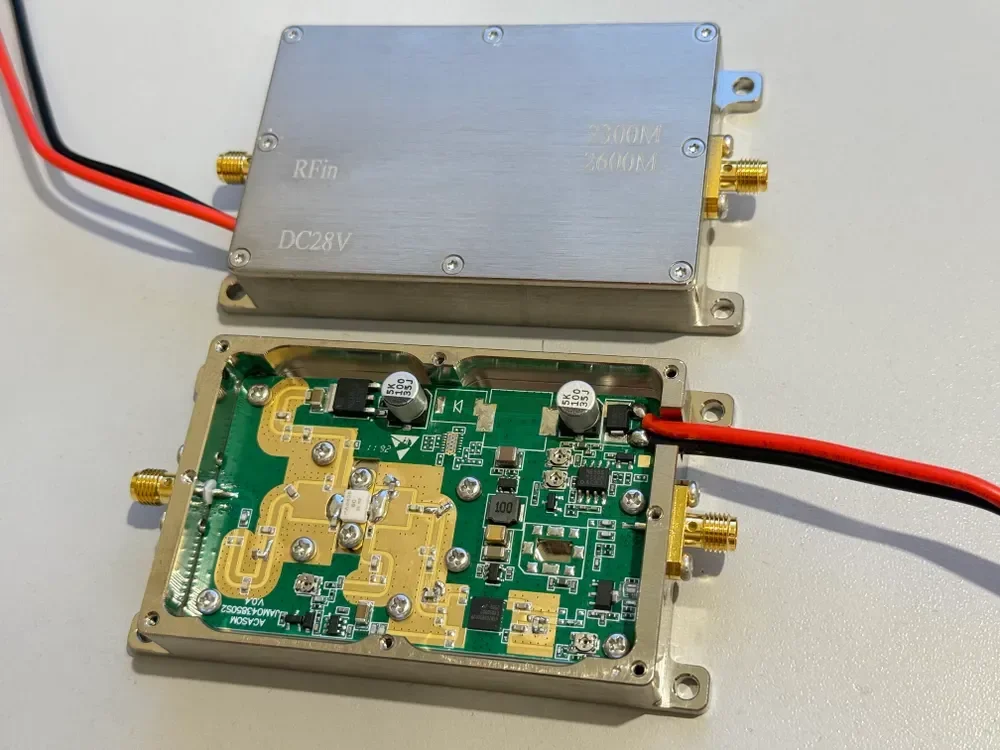

Каждый из четырёх каскадов имеет свою изолированную экранированную камеру, и, как вы можете догадаться, это создаёт дополнительные сложности. Но именно чистота питания и возможность правильного экранирования определяют успешность проекта на 80%.

Просто и сложно одновременно! Все эти шаги ведут к цели, чтобы наш усилитель имел широкую полосу, а не просто кучу проблем.

Разнообразие применения

Так зачем же нам такой усилитель с широкой полосой?

Вот несколько ниш, где его использование относительно необходимо:

• Радиолокация – применяют в АФАР.
• Радиоэлектронная борьба – для создания помех и защиты.
• Радиоразведка – приём и калибровка сигналов.
• Защищённая связь – для спутников и помехозащищённых линий.
• Противодействие беспилотникам – подавление их сигналов.

Интересно, что физически этот усилитель один и тот же в любых из этих сферах. Просто применение разное! Он везде помогает, сводя к минимуму побочные эффекты.

Лампа против решётки: кто победит?

Возвращаясь к лампе, заметим, что она всё ещё остаётся в игре. В тех случаях, когда мощность доходит до киловатта, лампа остаётся безраздельным монархом. Однако в диапазоне до 18 гигагерц, полупроводники, такие как GaN, смотрятся гораздо лучше.

Вот основные преимущества:

1. Живучесть: выход из строя одного модуля не убивает всю систему.
2. Электронное сканирование: возможно без физического поворота антенны. 🌐
3. Компактность и гибкость: можно встраивать прямо в обшивку.

Вывод напрашивается сам собой: вопрос не в том, заменит ли GaN лампу до 18 ГГц, а в том, насколько высоким будет потолок мощности, за которым полупроводник не сможет пойти.
