От деревянного винта к бесшумному винтовентилятору
15 сентября 2026 г. в 11:30👁️ 0💬 0
Концепт коробчатого биротативного винтовентилятора Boxprop
Воздушный винт: от деревянной лопасти к замкнутым винтовентиляторам
Эволюция воздушного винта
Современный воздушный винт значительно отличается от первых конструкций, которые применялись на заре авиации. В эпоху бипланов пропеллер рассматривался как своеобразное вращающееся крыло. Братья Райт самостоятельно вытачивали первые винты из ламинированного ясеня, однако коэффициент полезного действия таких изделий не превышал 50–60 процентов.
Ранние лопасти имели практически постоянный угол атаки по всей длине и простой выпукло-вогнутый профиль, напоминавший половину ореха. Подобная схема плохо работала в разных режимах полета. При разбеге и наборе скорости винт недостаточно нагружал двигатель, а на более высокой скорости лопасти попадали в режим глубокого срыва потока. Значительная часть мощности в этом случае расходовалась без эффективного создания тяги.
Перелом в развитии винтов произошел после того, как процессы вращения начали описывать математически. Основу заложил Николай Жуковский, разработавший вихревую теорию. Затем заметный вклад внесли Степан Джевецкий с теорией изолированного элемента лопасти, а также Борис Юрьев и Георгий Сабинин.
Пропеллер перестали воспринимать как единое целое. Его стали анализировать как совокупность бесконечно тонких элементов, каждый из которых движется с собственной окружной скоростью. Концевая часть лопасти за одну секунду проходит огромную дугу, тогда как участок у ступицы перемещается значительно медленнее. Поэтому одинаковая геометрия по всей длине не могла обеспечить оптимальную работу.
Инженеры пришли к необходимости геометрической крутки лопасти. Чтобы отдельные элементы сохраняли близкий к оптимальному угол атаки, корневой участок начали устанавливать почти под углом 45 градусов к плоскости вращения. К законцовке этот угол постепенно уменьшался до 15–20 градусов.

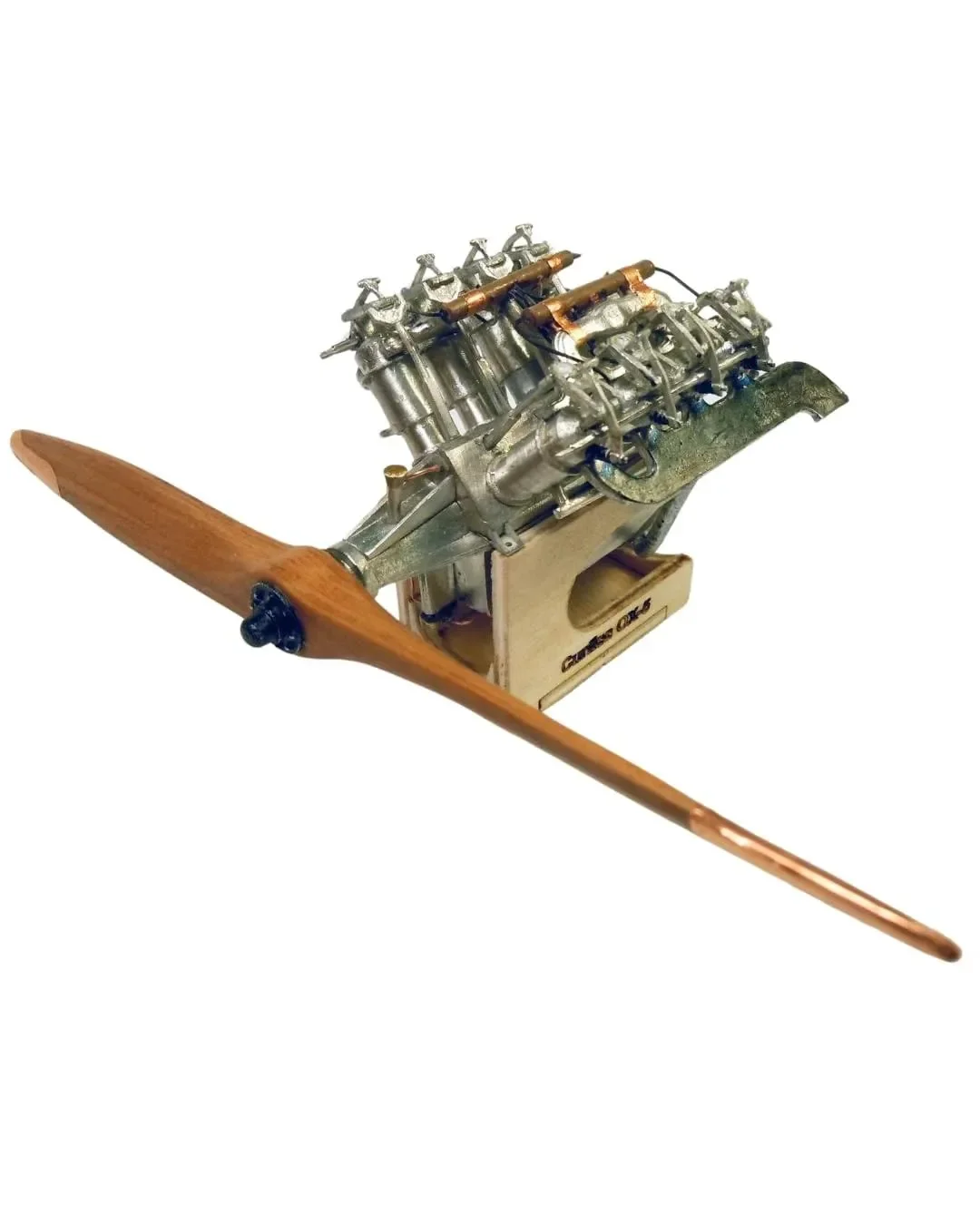

Деревянный винт постоянного шага Curtiss OX-5 начала XX века
Материалы и регулируемый шаг
Параллельно менялись материалы. Массивные деревянные лопасти были сравнительно тяжелыми и страдали от коробления из-за влажности, а также от усталости волокон. Им на смену пришли полые стальные конструкции, а позднее — изделия из дюралюминия.
Металл позволил выдерживать огромные центробежные нагрузки, возникавшие при работе мощных двигателей Rolls-Royce Merlin и Wright Cyclone. Кроме того, именно металлические конструкции сделали возможным внедрение важного механизма — системы изменения шага винта.
Гидравлический привод получил возможность поворачивать каждую лопасть вокруг собственной продольной оси непосредственно во время полета. В результате винт стал выполнять функцию, схожую с автомобильной коробкой передач.
На взлете пилот устанавливал малый шаг. Лопасти захватывали небольшие порции воздуха, благодаря чему двигатель мог б ыстро выйти на максимальные обороты и развить пиковую мощность. В крейсерском режиме применялся увеличенный шаг: это позволяло получать требуемую тягу при умеренных оборотах и меньшем расходе топлива.

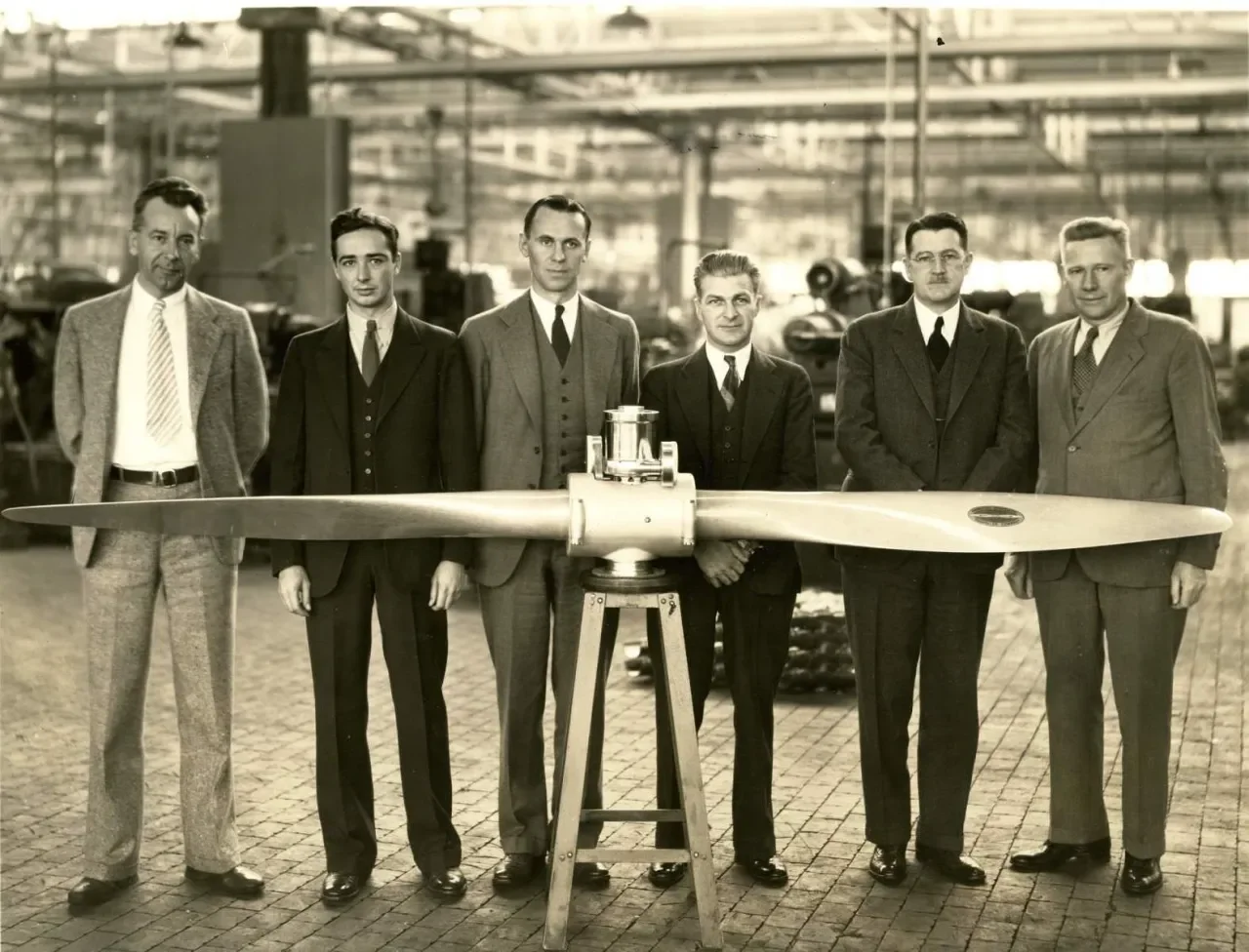

Винт с механизмом изменения шага компании Hamilton Standard образца 1933 года
Предел для обычного пропеллера
Во второй половине XX века винтовые движители столкнулись с серьезным кризисом. Главной причиной стало противоречие между особенностями вращения и сжимаемостью воздуха.
В 1930-е годы основную проблему представлял срыв потока на концах лопастей. К началу 1950-х годов к ней добавился эффект, который оказался гораздо сложнее преодолеть: при работе новых турбовинтовых двигателей периферийные участки лопастей начали достигать сверхзвуковых скоростей.
Мощные двигатели передавали на вал значительные обороты — от 13 000 до 17 000 в минуту. Для этого использовались компактные планетарные редукторы. В результате линейная скорость на концах лопастей могла превысить число Маха 1.

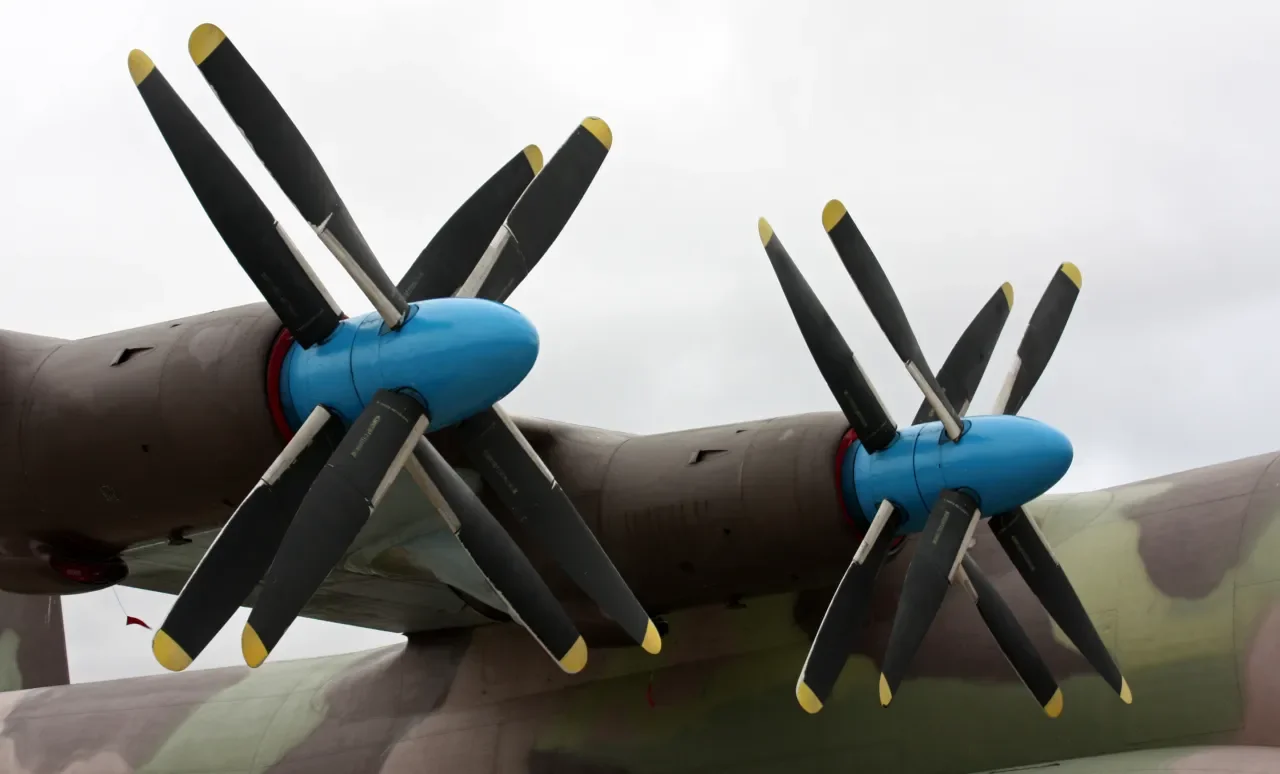

Соосные саблевидные винты АВ-60К
При переходе концевого сечения в сверхзвуковой режим на нем возникал скачок уплотнения — узкая область резкого изменения давления. Воздух уже не обтекал профиль плавно, а сталкивался с ним практически ударным образом.
Последствия были двоякими. Во-первых, резко ухудшалось аэродинамическое качество. Винт терял тягу при прежнем расходе топлива, а центр давления быстро смещался назад. Это создавало сильный кабрирующий момент, стремившийся подвергнуть лопасть разрушительной нагрузке.
Во-вторых, появлялся скоростной флаттер — неуправляемая вибрация, обусловленная взаимодействием упругих и массовых характеристик конструкции. В некоторых случаях узел крепления разрушался за считаные секунды, после чего лопасть отрывалась от ступицы.
Обычный прямоугольный пропеллер или винт с немного закругленной лопастью таким образом упе рся в физический предел.

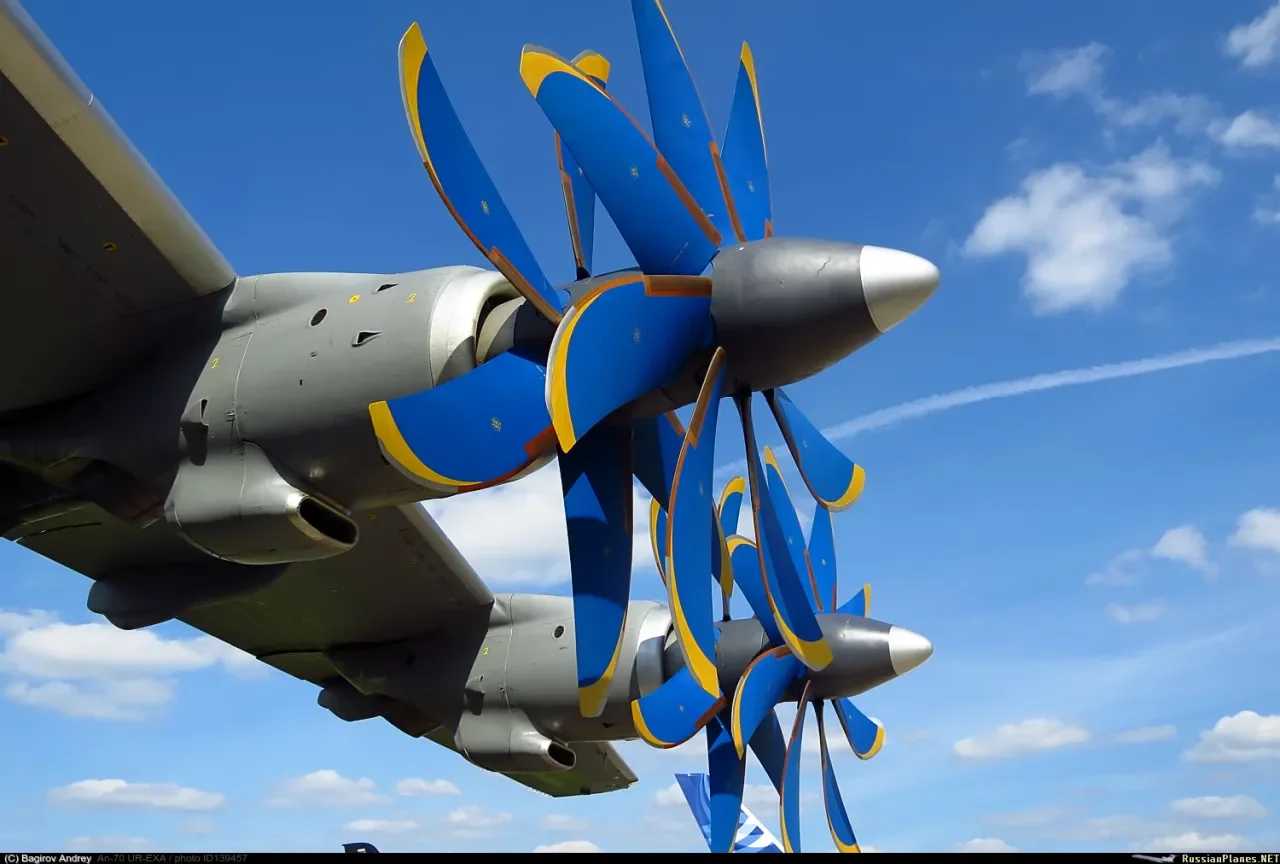

Винтовентилятор СВ-27 на Ан-70
Многолопастные и саблевидные конструкции
Для выхода из кризиса инженеры изменили распределение тяги по диску вращения. Первым решением стало увеличение числа лопастей. Вместо классических двух- и трехлопастных схем начали применять четырех-, пяти- и шестилопастные варианты.
Расчет был прост: чтобы перемещать ту же суммарную массу воздуха и получать сопоставимую тягу, но уменьшить нагрузку на каждую отдельную лопасть, требовалось увеличить число рабочих поверхностей.
Однако бесконечно наращивать количество узких деревянных или металлических лопастей было невозможно. Передние лопасти оставляли за собой спутные следы, которые воздействовали на задние элементы. Возникала интерференция, сопровождавшаяся сильными вибрациями мотогондолы.
Следующим этапом стало применение саблевидных лопастей, известных также как scimitar blades. Их отличительной чертой является осевая серповидность: задняя кромка отклоняется назад, а у законцовки образуется острый угол.
Такая форма меняет характер взаимодействия с трансзвуковым потоком. Разные участки законцовки входят в поток не одновременно всей передней кромкой, а последовательно. Скачок уплотнения при этом распадается на несколько более слабых возмущений, которые не успевают объединиться в одну мощную ударную волну.
Волновой кризис смещается ближе к оконечной части лопасти, а центральный участок продолжает работать в дозвуковом режиме с более эффективным обтеканием.
Изменилась и общая геометрия лопасти. Она стала сочетать двойную стреловидность и переменную толщину. У комля лопасть сохраняла значительную толщину и почти прямую форму, поскольку должна была передавать крутящий момент. Далее она утончалась и приобретала серповидность. На законцовке нередко появлялся выраженный обратный изгиб, то есть отрицательная стреловидность, предназначенный для дополнительного подавления вихрей.
Производство таких простр анственно изогнутых элементов потребовало новых материалов. Дерево окончательно уступило место высокопрочным алюминиевым сплавам, титану, а позднее — многослойным углепластиковым композитам. Композиты позволили выдерживать циклические нагрузки на кручение без остаточной деформации.

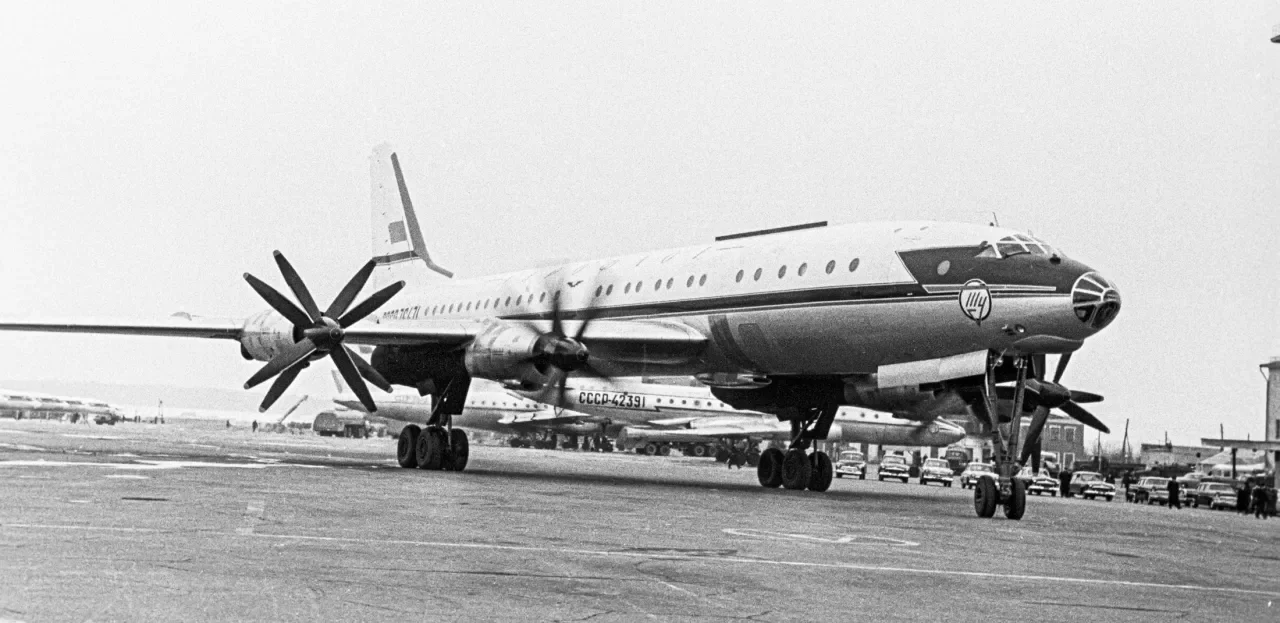

Ту-114
Турбовинтовые самолеты с усовершенствованными винтами
Сочетание мощных турбовинтовых двигателей, многолопастных схем и саблевидной формы позволило реализовать значительный потенциал винтовой тяги в гражданской авиации.
Советский Ту-114 получил соосные четырехлопастные винты диаметром более четырех метров. Самолет стал самым быстрым серийным турбовинтовым авиалайнером в мире, поддерживая крейсерскую скорость свыше 800 км/ч.
Эффективность новых решений также продемонстрировали американские экспериментальные самолеты XF-84H и военно-транспортные Lockheed C-130J Super Hercules. Позднее к ним присоединился европейский военно-транспортный самолет A400M. На этих машинах применялись многолопастные саблевидные винты Hamilton Standard и Ratier-Figeac.
Винтовентилятор как следующий этап
В XXI веке развитие воздушного винта продолжается в направлении винтовентилятора. Разница между традиционным винтом и такой системой связана прежде всего с рабочими скоростями.
Классический воздушный винт начинает уступать по эффективности при скоростях свыше 650–700 км/ч. Винтовентилятор рассчитан на полет со скоростью, сопоставимой со скоростью реактивного самолета, — примерно 800–900 км/ч, — но при этом должен сохранить экономичность турбовинтовой схемы.
Полностью универсальным решением винтовентилятор не стал. Основной проблемой остается шум. Серповидные лопасти встречного вращения образуют сложный акустический источник и пока не соответствуют строгим требованиям Международной организации граж данской авиации, ИКАО.
Исследования подобных систем ведутся уже не одно десятилетие. Одним из главных стимулов для дальнейшей работы стали экологические требования. ИКАО рассчитывает добиться углеродно-нейтральной гражданской авиации к 2050 году. Полностью реализовать такую цель в теории и на практике крайне сложно, однако снижение расхода топлива и выбросов остается одним из основных направлений развития авиаперевозок.
Сейчас ведущие разработки новых воздушных винтов сосредоточены главным образом в Европе и США. Российские конструкторские коллективы заняты прежде всего освоением производства современных турбовинтовых и турбореактивных авиадвигателей.
Российский проект НК-93

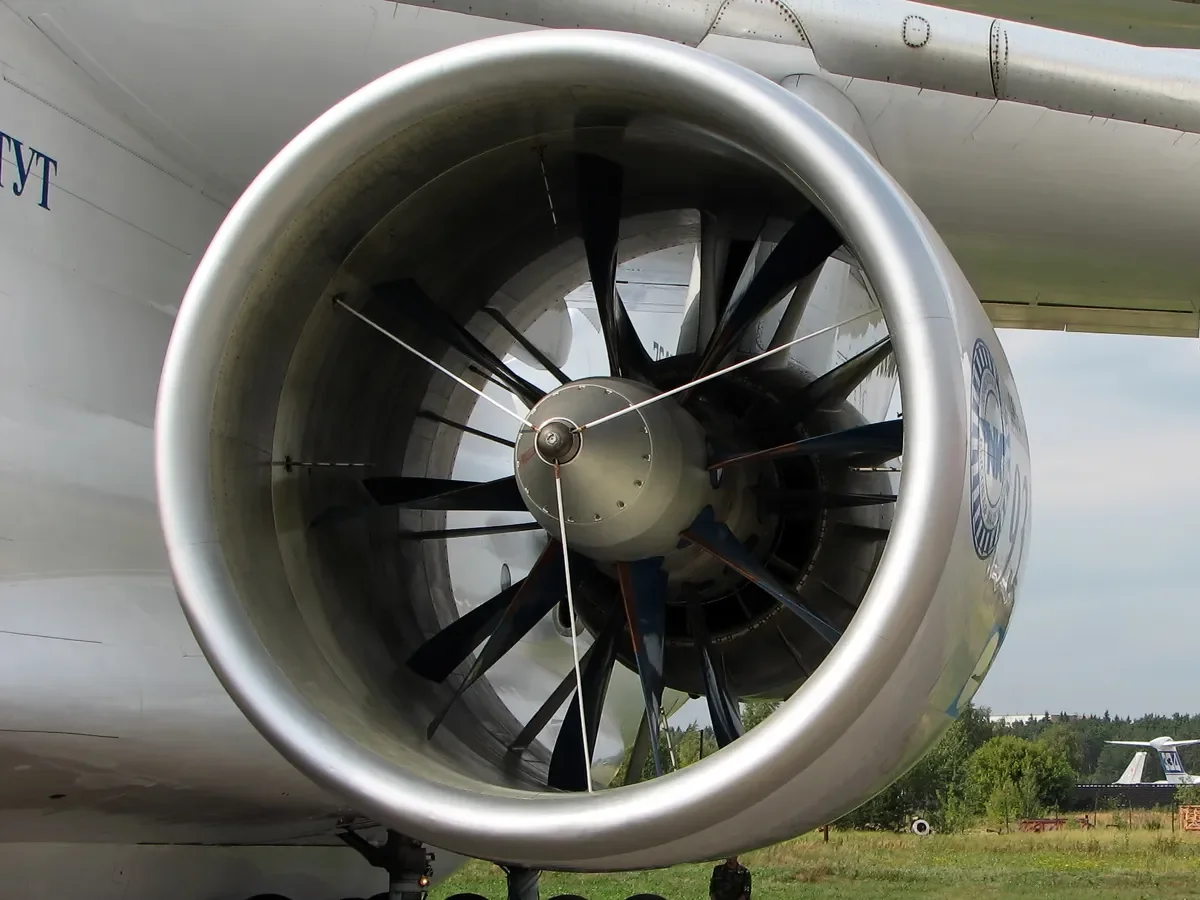

В России также создавались собственные концепции винтовентиляторов. Одним из наиболее известных проектов стал НК-93, разработка которого началась еще в 1980-е годы.
Двигатель имел крупный винт, помещенный под капот. Конструкция выглядела необычно и масштабно. НК-93 предназначался для установки на пассажирские и транспортные самолеты Ил-96, Ту-204 и Ту-330, однако по вполне понятным причинам так и остался на стадии прототипа.

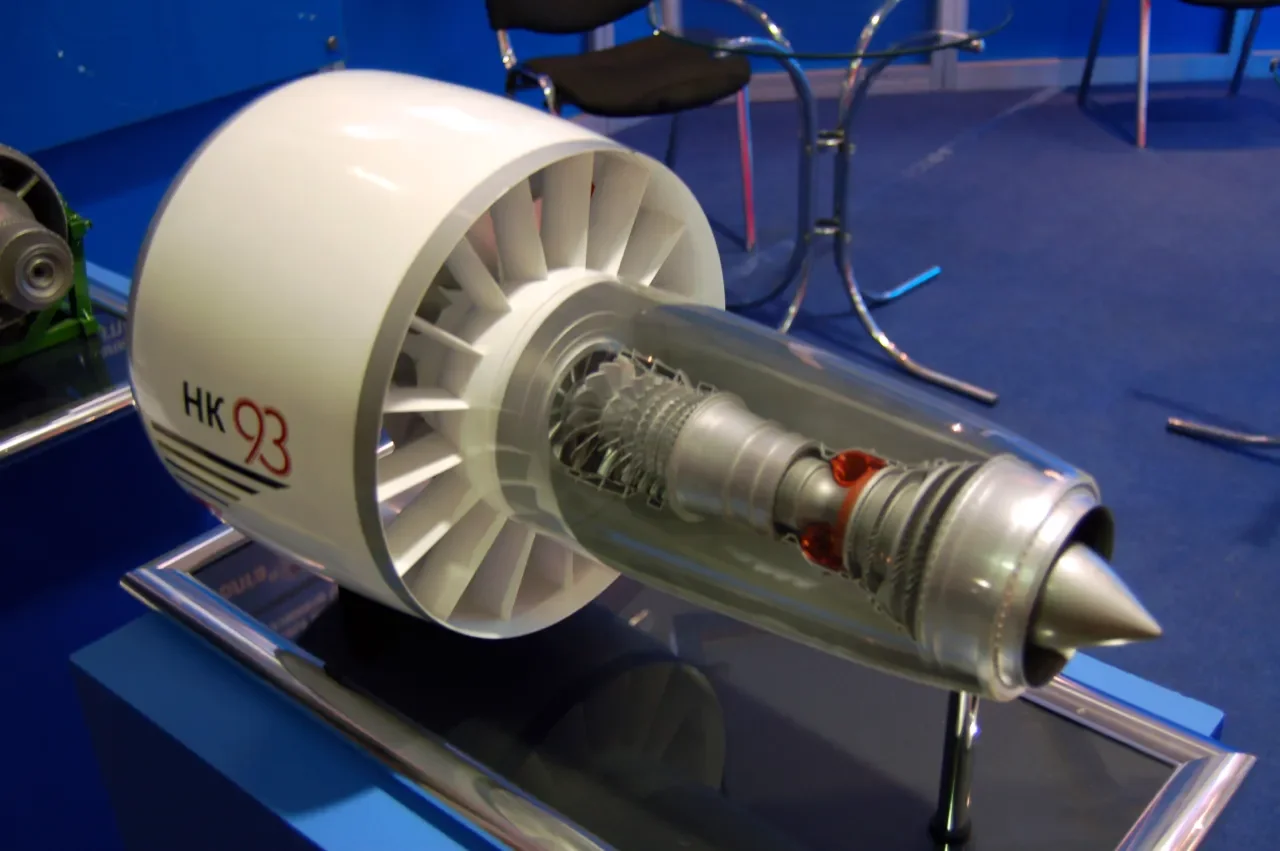

НК-93
Проект Open Fan и программа RISE
Западные разработчики продолжают искать способы совместить высокую скорость, экономичность и приемлемый уровень шума. Компания CFM International предложила заменить традиционные реактивные двигатели узкофюзеляжных самолетов открытым вентилятором — Open Fan.
В этой схеме отказались от классического биротативного вентилятора. Второй ряд лопаток стал неподвижным. Такое решение упростило и удешевило конструкцию, а также позволило заметно уменьшить шум.
Оба ряда — подвижный и неподвижный — получили системы изменения шага. Задние лопатки могут разворачиваться почти полностью и выполнять функцию воздушного тормоза. Благодаря этому появляется возможность от казаться от тяжелого механизма реверса тяги.
Отсутствие капота увеличивает диаметр вентилятора. Степень двухконтурности при этом превышает соотношение 50:1. Для сравнения, у лучших современных реактивных двигателей этот показатель составляет примерно 11:1.
По расчетам, Open Fan должен уменьшить расход топлива и выбросы углекислого газа более чем на 20 процентов. Двигатель изначально проектируется для работы на 100-процентном экологически чистом авиационном топливе SAF либо на водороде.
В 2021 году началась работа над проектом Revolutionary Innovation for Sustainable Engines, сокращенно RISE.

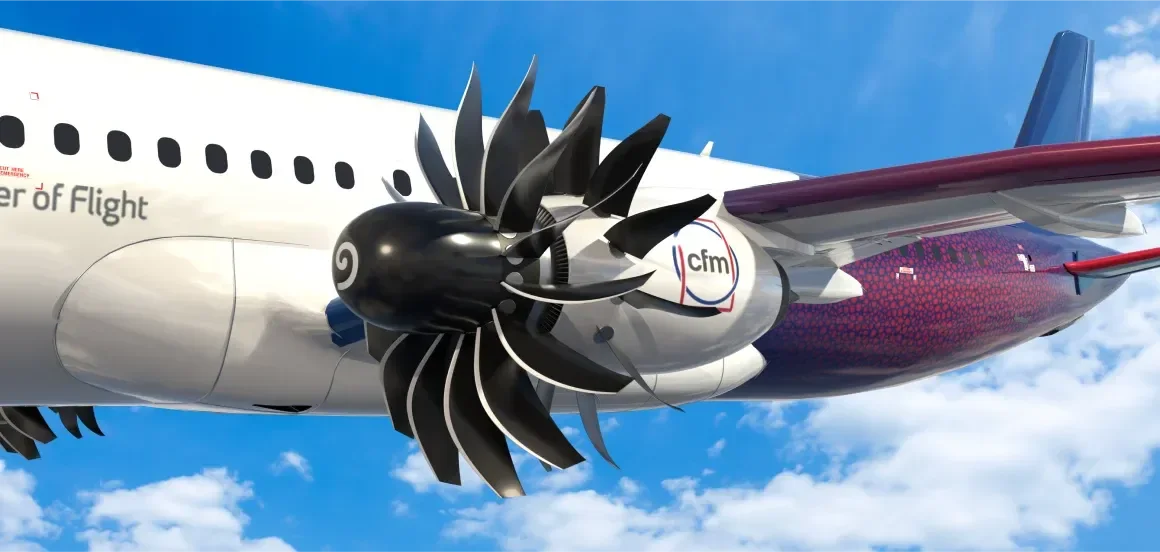

Демонстратор технологии проекта Revolutionary Innovation for Sustainable Engines (RISE)
С начала программы было выполнено около 500 испытаний. Как и в более раннем прототипе, вторая ступень выполняет роль регулируемого спрямляющего аппарата. Она должна уменьшать интенсивность взаимодействия периферийных скачков уплотнения, которые считаются главным источником шума.
Степень двухконтурности RISE превышает 70, а диаметр вентилятора составляет 4 метра. Для проектирования и окончательной доводки используется суперкомпьютер Ок-Риджской национальной лаборатории Министерства энергетики США.

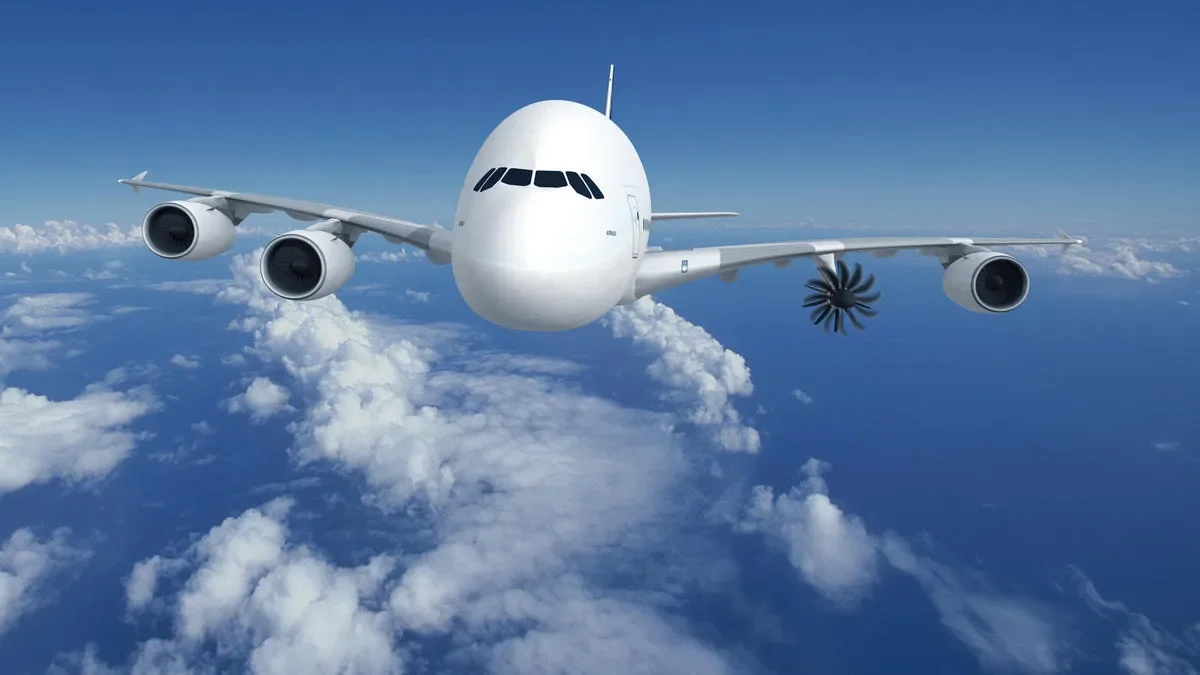

Первый демонстратор технологии планируется поднять в воздух под крылом летающей лаборатории Airbus A380. Программа RISE уже достигла этапа демонстратора технологий, однако в настоящее время ее нельзя считать наиболее перспективным направлением.
Замкнутый Boxprop
Более передовой концепцией считается Boxprop — название образовано от английских слов Box Propeller, то есть «коробчатый пропеллер».
Разработкой занимаются шведские ученые из Чалмерсского технологического университета и инженеры компании GKN Aerospace.
В обычном воздушном винте или открытом вентиляторе концы лопастей остаются свободными. В архитектуре Boxprop соседние лопасти соединяются попарно у самых законцовок. В результате формируются замкнутые петли, напоминающие коробки.
Половинки одной петли нередко имеют противоположную стреловидность: одна изгибается вперед, а другая — назад. Такое решение должно уменьшать аэродинамическое сопротивление.
С научной точки зрения конструкция называется коробчатым биротативным винтовентилятором.
У обычного винта на концах лопастей образуются мощные концевые вихри. В двухконтурных двигателях вихревой след от переднего ряда с большой силой воздействует на задний, создавая характерный громкий гул.
Замкнутый контур Boxprop физически ослабляет и гасит концевой вихрь. Благодаря этому двигатель может стать значительно тише и получить возможность соответствовать строгим акустическим нормам аэропортов. Одновременно уменьшается срыв потока на законцовках, а энергия эффективнее передается воздуху.
Математическое моделирование показало, что оптимизированный Boxprop формирует более широкую и менее турбулентную воздушную струю. Это уменьшает кинетические потери.
Соединение лопастей на концах создает более жесткую конструкцию. По сравнению с обычными свободными лопастями она меньше подвержена вибрациям, изгибу и флаттеру на высоких скоростях. Кроме того, замкнутая схема лучше защищена от разрушения при случайном столкновении с птицами.
Тороидальный винт
Еще одной современной концепцией считается тороидальный винт. Пока работы по нему ограничиваются компьютерным моделированием и испытаниями на малых беспилотных аппаратах.
Тороидальная конструкция состоит из изогнутых лопастей, которые замыкаются и плавно возвращаются к ступице. В результате формируется непрерывная петля. Общий принцип похож на Boxprop, однако тороидальная схема должна быть еще более эффективной.
Исследования, проведенные на малогабаритных дронах Лабораторией Линкольна при Массачусетском технологическом институте, показали, что беспилотники с тороидальными винтами работают примерно в два раза тише аппаратов с обычными пропеллерами.
Наиболее неприятные для человеческого слуха частоты в диапазоне от 1 до 5 кГц удалось снизить на 20–25 дБ. Вместо резкого визжащего звука коптер с такими винтами издает глухой, быстро затихающий шелест.
В ближайшем будущем эта технология может появиться на беспилотниках, применяемых в зоне специальной военной операции, что способно осложнить обнаружение аппаратов в воздухе. На рынке уже представлены коммерческие тороидальные винты Foxeer Donut для FPV-дронов.
Эффективность тороидальной схемы связана с тем, что энергия не расходуется на образование бесполезных концевых вихрей. Поэтому винт способен эффективнее передавать тягу.
В воде и воздухе прирост полезной тяговой эффективности на малых и средних оборотах оценивается в 12–18 процентов. При этом о непосредственном переносе тороидальной технологии в гражданскую авиацию пока говорить рано.
Для дальнейшей отработки решений в 2025 году Европейский союз запустил крупный исследовательский проект TorPropel. В его рамках ученые проектируют и рассчитывают тороидальные винты диаметром до 1,7 метра. Предполагается изготовление конструкций из современных углепластиковых композитов.
Возможные области применения включают пассажирские региональные самолеты, электрические самолеты и аппараты вертикального взлета.
У технологии есть и недостатки. К ним относятся сравнительно большая масса замкнутой конструкции, сложность расчетов и производства, а также в озможное снижение эффективности на высоких скоростях полета.
Перспективы развития
История воздушного винта показывает, что далеко не каждая эффектная идея становится серийной технологией. Концепции, которые сегодня выглядят особенно перспективными, могут оказаться неконкурентоспособными после завершения испытаний. Одновременно решения, пока воспринимаемые как вспомогательные или экспериментальные, способны получить широкое распространение.
Гонка за более эффективным воздушным винтом продолжается. Ее участники стремятся одновременно уменьшить шум, снизить расход топлива, сохранить высокую тягу и обеспечить работу на больших скоростях. Вопрос о том, какая из схем — Open Fan, Boxprop, тороидальный винт или другой вариант — станет основой авиации будущего, остается открытым. Отдельной задачей остается сохранение и развитие российских инженерных идей в этой области.
