Танк мощный, а наводчик терпит: что индийцы нашли внутри Т-90С
31 августа 2026 г. в 19:16👁️ 2💬 0
Когда танк защищает тело, но забывает о человеке 🤔
Танк принято воспринимать как цельную боевую машину: броня, пушка, двигатель, прицелы — всё подчинено одной задаче. Но внутри этой стальной оболочки находится человек. Он сидит в тесном пространстве, часами удерживает руки на органах управления, переводит взгляд между несколькими приборами и должен сохранять точность даже тогда, когда тело уже буквально просит сделать паузу.
Именно на этот аспект обратили внимание индийские специалисты, изучившие рабочее место наводчика-оператора танка Т-90С. Исследование получилось любопытным: оно показало, что проблема современной боевой машины может заключаться не только в мощности вооружения или толщине брони, но и в том, насколько удобно человеку пользоваться всем этим оборудованием.
Проще говоря, танк может быть технически совершенным, но если наводчик быстро устаёт, испытывает боль в шее и спине, а его руки теряют точность, вся система начинает работать хуже. Человек остаётся частью комплекса вооружения — и самой уязвимой его частью.
Кто оказался внутри башни: не «средний человек», а реальные военнослужащие
В испытаниях участвовали 90 здоровых мужчин-наводчиков. Средний возраст добровольцев составлял 35,2 года, рост — 172,6 сантиметра, масса тела — 72,4 килограмма. Это важно: специалисты работали не с условным манекеном и не с расчётами на бумаге, а с военнослужащими, которые действительно могут эксплуатировать такую технику.
Участникам измерили ширину плеч и таза, длину рук и ног, высоту глаз в сидячем положении, расстояние от ягодиц до подколенной области и другие параметры. Затем эти данные сопоставили с реальными размерами сиденья, органов управления и свободных промежутков внутри башни.
Тестирование проходило непосредственно в танке, при закрытых люках. Наводчики занимали рабочее положение, работали с механизмами и в течение 45 минут пользовались рукоятками прицела 1Г46. Исследователи фиксировали:
- углы наклона головы, шеи и корпуса;
- положение локтей, таза, коленей и голеностопных суставов;
- усилия, необходимые для работы с органами управления;
- изменение силы кистевого хвата;
- субъективный уровень дискомфорта в разных частях тела.
Последний показатель оценивали по шкале от 0 до 10. Ноль означал полное отсутствие неприятных ощущений, а десять — крайне сильный дискомфорт. Такой подход позволил сравнить сухие цифры с реальными ощущениями людей. Ведь одно дело — увидеть неудобный угол в таблице, и совсем другое — понять, что через полчаса работы человек начинает терять чувствительность в ногах и постоянно менять положение тела.

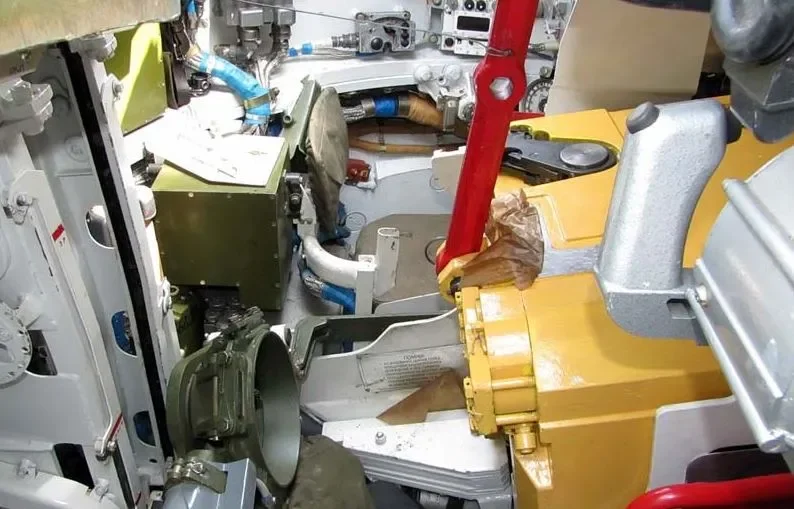

Сиденье: маленькое, жёсткое и почти без поддержки
Главным источником неудобств оказалось кресло н аводчика. Его основание имеет размеры всего 34 на 30 сантиметров. Для сравнения: средняя максимальная ширина бёдер участников достигала 36,6 сантиметра, а средняя ширина таза — 38,5 сантиметра.
Получается довольно наглядная картина: тело многих наводчиков просто шире сиденья. Часть бёдер выступает за края, площадь опоры уменьшается, а давление на отдельные участки таза и мягкие ткани возрастает. Чем меньше площадь соприкосновения, тем сильнее нагрузка на конкретные точки. Сначала появляется лёгкое покалывание, затем онемение, а потом человек начинает ёрзать, пытаясь хоть немного изменить положение.
С глубиной ситуация не лучше. При длине основания 30 сантиметров средняя ягодично-подколенная длина участников составляла 45,4 сантиметра. Значительная часть бедра остаётся без поддержки. В обычном кресле это уже было бы неудобно, а внутри танка к этому добавляются вибрации, ограниченное пространство и необходимость постоянно сохранять рабочую позу.
Конструкция подушки тоже далека от офисного кресла мечты (хотя, конечно, танковая башня — не место для расслабления с чашкой кофе). В основе находится металлический лист, поверх которого уложено джутовое волокно в парусиновом чехле. Такое решение отличается простотой, прочностью и ремонтопригодностью. В военной технике это серьёзные преимущества.
Но для человеческого тела подобная поверхность остаётся жёсткой и плоской. Она плохо распределяет массу и усиливает давление на седалищные бугры. Спинка имеет размеры 34 на 15 сантиметров и начинается всего в 15 сантиметрах над основанием. Она поддерживает лишь небольшую часть корпуса — примерно 23,6% средней высоты тела до шейной точки.
Поясница практически не получает полноценной опоры. Подголовника и подлокотников также нет. А ведь наводчик долго держит руки на рукоятках управления. Предплечья не на что положить, поэтому плечевой пояс, локти и мышцы спины постоянно работают в статическом режиме.
Иными словами, кресло не помогает оператору выполнять задачу, а заставляет его всё время удерживать себя самостоятельно. Нет опоры — быстрее приходит усталость. Быстрее приходит усталость — снижается точность.
Регулировка есть, но пользоваться ею быстро не получится
Формально сиденье можно перемещать по высоте и вдоль продольной оси танка. Однако это не современный механизм с рычагом или педалью. Для изменения положения необходимо совместить отверстия в кронштейне и закрепить конструкцию гайками. Доступно лишь несколько фиксированных положений.
В спокойной обстановке такую настройку можно выполнить. Но оперативно подстроить рабочее место под конкретного человека уже не получится. Тем более нельзя быстро изменить положение кресла во время работы — например, немного поднять его для наблюдения через один прибор, а затем опустить для удобной работы с другим.
Высота основания над платформой вращающегося транспортёра составляет около 15 сантиметров, тогда как средняя подколенная высота участников равнялась 44,8 сантиметра. Конечно, ноги наводчика в танке располагаются не так, как у человека за обычным столом: рядом находятся элементы боевого отделения и механизмы автомата заряжания. Однако измеренные углы в суставах всё равно говорят о далёкой от оптимальной позе.
Тазобедренный сустав во время работы сгибался под углом 75–86 градусов. Комфортным обычно считается диапазон примерно 90–120 градусов. В коленях угол мог уменьшаться до 59–70 градусов, а в расслабленном состоянии, напротив, увеличиваться до 121–132 градусов.
Поза постоянно меняется в зависимости от выполняемой операции, но нейтральной бывает редко. Сильное сгибание коленей сдавливает ткани, способствует затеканию ног и онемению. Недостаточная поддержка спины одновременно увеличивает нагрузку на позвоночник. Один недостаток усиливает другой — словно неудобная деталь тянет за собой весь эргономический «домино-эффект».
Прицелы заставляют шею работать сверхурочно 👀

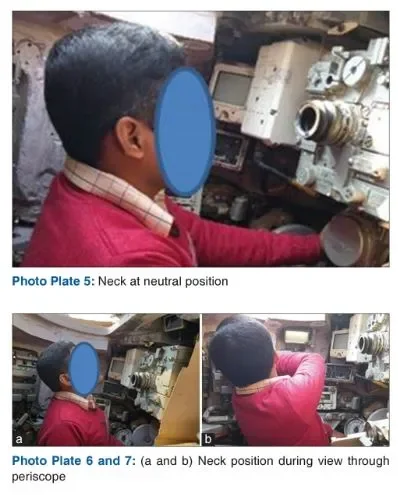

Наводчик Т-90С использует дневной прицел 1Г46, дисплей тепловизионного прицела «Эсса» и перископические приборы наблюдения ТНП-165А. Все эти средства необходимы: одни помогают работать днём, другие — в темноте, третьи обеспечивают обзор окружающего пространства.
Проблема возникает из-за их взаимного расположения. Средняя высота глаз обследованных военнослужащих в сидячем положении составляла 70,8 сантиметра, а окуляр прицела и экран тепловизора находились примерно на высоте 58 сантиметров. По горизонтали они были разнесены приблизительно на 25 сантиметров.
Чтобы перевести взгляд на дисплей, оператору приходилось поворачивать шею вправо примерно на 35 градусов. Для разового движения это не выглядит критично. Но представьте, что такое действие повторяется десятки и сотни раз: взгляд на цель, проверка тепловизионного изображения, возвращение к прицелу, контроль обстановки, снова экран. Шея работает как маленький маятник, который никто не останавливает.
С перископами ещё сложнее. Для наблюдения через один из приборов приходится отклонять голову назад почти на 50 градусов, а затем направлять взгляд вверх. При работе с боковым перископом нужен поворот головы примерно на 90 градусов.
В бою это не отдельные упражнения, а непрерывная последовательность действий. Наводчик сопровождает цель, взаимодействует с командиром, следит за приборами и одновременно управляет вооружением. Каждое движение может быть небольшим, но они складываются. Через некоторое время начинает болеть шея, напрягаются плечи, внимание рассеивается.
Исследователи предложили объединить изображения от разных приборов на одном усовершенствованном дисплее. Тогда основные данные находились бы в пределах естественного направления взгляда, а оператору не пришлось бы постоянно запрокидывать голову или резко поворачивать её в сторону.
Но полностью отказываться от оптики тоже рискованно. Прямой оптический канал способен работать при отказе части электроники, камер или проводки. Поэтому наиболее разумный вариант — не выбирать между оптикой и цифровыми экранами, а сочетать их: основной интерфейс сделать удобным и интегрированным, а традиционные приборы сохранить как резерв.
Рукоятки прицела: сила есть, но точность уходит вместе с усталостью

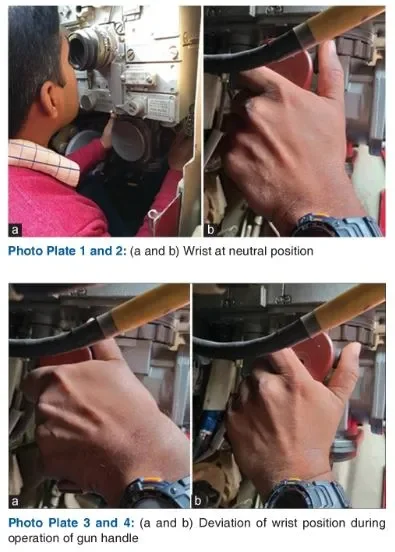

Управление прицелом 1Г46 осуществляется двумя рукоятками, позволяющими наводить вооружение в горизонтальной и вертикальной плоскостях. На левой рукоятке расположена кнопка измерения дальности, на правой — кнопка открытия огня.
Сложность заключается не только в требуемом усилии. Важно и то, как именно движутся кисти и локти. Во время работы запястья заметно сгибаются и разгибаются, отклоняясь от естественного положения. Угол в локтевом суставе составляет примерно 70–86 градусов вместо более комфортных 120 градусов.
Рукоятки находятся выше уровня локтей, а подлокотников нет. Поэтому наводчик держит руки на весу, одновременно выполняя очень точные движения. Плечи и предплечья постоянно напряжены, а мышцы не получают полноценного отдыха.
Измерения показали характерную динамику: в начале раб оты сила кистевого хвата немного возрастала — мышцы словно «включались» в процесс. Затем показатель начинал постепенно снижаться. Чем дольше продолжалась работа, тем заметнее становилась потеря силы обеих рук.
Требуемые усилия сами по себе не превышали возможностей военнослужащих. Для горизонтального перемещения рукоятки первоначально требовалось около 7,15 килограмма-силы, после начала движения — примерно 5,12. Для вертикального перемещения показатели составляли около 6,43 и 4,93 килограмма-силы соответственно.
Однако однократное усилие — это одно, а длительная работа — совсем другое. Человек способен нажать, повернуть или удержать рукоятку, но постепенно его движения становятся менее быстрыми и точными. Утомляются кисти, предплечья и плечи, появляется задержка между намерением и действием.
В критической ситуации такая задержка может иметь значение. Наводчик медленнее переносит огонь, позже реагирует на изменение положения цели и сильнее зависит от подсказок командира. Поэтому эргономика зд есь — не вопрос комфорта ради комфорта. Это напрямую связано с боевой эффективностью.
Башня тесная, а руки требуют пространства
Промежутки между сиденьем и соседними приборами составляли от 4 до 21 сантиметра. Средняя длина предплечья участников достигала 29,4 сантиметра. Свободного места для естественного движения рук явно недостаточно.
Оператор вынужден работать в ограниченном диапазоне: прижимать локти к корпусу, изгибать кисти, выбирать неестественные траектории. В обычном помещении неудобный переключатель можно передвинуть на несколько сантиметров. В башне танка так просто не получится: вокруг находятся прицел, казённая часть пушки, автомат заряжания, броневые элементы и рабочее место командира.
Сварная башня Т-90С получила примерно на 135 литров больше внутреннего объёма по сравнению с ранней литой конструкцией. Но дополнительные литры не всегда оказываются там, где они нужны человеку. Пространство может увеличив аться в одном секторе, тогда как голова, колени или локти продолжают упираться в соседние элементы.
Дискомфорт получил почти максимальные оценки
Субъективные ответы участников подтвердили результаты измерений. Наиболее сильные неприятные ощущения они отметили в следующих областях:
- грудная клетка — 8,3 балла из 10;
- левая мышца, выпрямляющая позвоночник, — 8,25;
- голова — 8,2;
- левая ягодичная область — 8,1;
- живот — 8,05;
- шея — 7,9.
Высокий уровень дискомфорта также наблюдался в трапециевидных мышцах, предплечьях, запястьях, правом колене и правой голени. Нагрузка распределялась неравномерно. Правая нижняя часть тела сильнее страдала из-за защитной плиты наводчика. В верхней части та же плита могла служить дополнительной опорой справа, тогда как слева аналогичной поддержки не было.
Важно не делать чрезмерно резких выводов. Пилотное исследование оценивало прежде всего краткосрочные реакции во время работы внутри машины. Оно не доказывает, что каждый наводчик обязательно столкнётся с профессиональной травмой.
Но сочетание объективных и субъективных данных выглядит убедительно. Неудобные углы в суставах, теснота, жёсткое сиденье и высокая оценка боли — всё это указывает на реальную проблему. Если подобная нагрузка повторяется изо дня в день, возможны хронические боли в спине и шее, онемение конечностей и другие нарушения опорно-двигательного аппарата.
А ещё дискомфорт отнимает внимание. Когда человек думает не только о цели, но и о затёкшей ноге, напряжённом плече или ноющей пояснице, его концентрация неизбежно снижается. Удобство здесь превращается в ресурс. Ресурс — в скорость. Скорость — в шанс успеть первым.
Как можно было бы улучшить рабочее место 🛠️
Первое и самое очевидное решение — новое кресло. Оно должно быть шире и глубже, лучше соответствовать антропометрии военнослужащих, иметь мягкую, но устойчивую подушку, полноценную поясничную поддержку и регулируемые опоры для рук.
Желательна и быстрая регулировка высоты и продольного положения. Причём без гаек, перебора отверстий и длительной возни в тесном отделении. Наводчик должен подстроить рабочее место под себя за считаные секунды.
Но просто увеличить кресло не получится: свободного пространства и так мало. Поэтому модернизировать необходимо весь рабочий сектор. Часть приборов можно уменьшить, некоторые органы управления объединить, а отдельные блоки перенести.
Второе направление — единое информационное поле. Дисплей, который показывает изображение от дневного прицела, тепловизора и других сенсоров, снизит количество резких движений головой. При этом оптические каналы стоит оставить в качестве надёжного резерва.
Третье — новые органы наведения. Компактный регулируемый джойстик с поддержкой предплечья уменьшил бы нагрузку на кисти, локти и плечи. Важно правильно подобрать усилие и чувствительность: управление должно быть точным, быстрым, но защищённым от случайных движений.
Наконец, нужна амортизация сиденья. Она должна гасить удары и вибрации, передаваемые от корпуса к позвоночнику, но не превращать кресло в качели. Наводчику требуется устойчивость, а не ощущение, будто он работает на палубе небольшого корабля во время шторма.
Главный вывод
История с рабочим местом наводчика Т-90С показывает простую, но часто забываемую вещь: танк создаётся не только вокруг пушки, но и вокруг человека, который этой пушкой управляет.
Можно улучшать электронику, повышать точность прицела и увеличивать мощность вооружения. Но если оператор сидит в тесном, жёстком кресле, постоянно выворачивает шею и удерживает руки на весу, потенциал всей машины используется не полностью.
Эргономика — это не декоративное дополнение и не попытка превратить боевую машину в офис. Это способность экипажа сохранять внимание, скорость и точность в течение всего рабочего цикла. Чем удобнее организовано пространство, тем меньше сил уходит на борьбу с самим танком — и тем больше остаётся для выполнения задачи.
Так что будущее брон етехники, вероятно, будет связано не только с новой бронёй и автоматикой. Оно будет связано с более внимательным отношением к тем, кто находится внутри стальной машины. Потому что в конечном счёте именно человек нажимает кнопку, удерживает прицел и принимает решение в самый важный момент.
