Гусеница, которая изменила войну: как железная лента превратила трактор в танк

Иногда кажется, что танк — это прежде всего броня, пушка и мощный двигатель. Но попробуйте мысленно убрать из этой конструкции гусеницы. Всё, перед нами останется тяжёлая металлическая коробка, которая способна разве что эффектно застрять в первом же болоте. Именно гусеничный движитель превратил броневую машину из дорогой игрушки в технику, способную идти по грязи, снегу, воронкам и пересечённой местности.

Гусеница — это не просто «железная лента». Это сложная система, где каждый трак, палец, каток и зуб ведущего колеса работают в одном ритме. Она распределяет вес, увеличивает площадь опоры и позволяет машине буквально ползти там, где колёсная техника проваливается. Давайте разберёмся, как эта идея прошла путь от деревянной «переносной дороги» до современных высокотехнологичных гусениц.

Идея бесконечной дороги 🛤️

История началась задолго до появления первых танков. В 1770 году ирландец Ричард Эджуорт задумался над простой, но очень практичной проблемой: как провести карету по разбитой дождями дороге, где колёса вязнут в грязи?

Его решение выглядело почти фантастически для XVIII века — переносная железная дорога. Перед экипажем должна была двигаться бесконечная цепь из деревянных или металлических секций. Лошадь тянула карету вперёд, звенья укладывались под колёса, а затем подхватывались сзади и снова перемещались в начало. Получался замкнутый путь, который постоянно строился прямо под машиной.

Звучит красиво, правда? Но между идеей и работающим механизмом лежала пропасть. Металл того времени был недостаточно прочным, соединения быстро разрушались, а производство длинной надёжной ленты оказалось слишком сложным и дорогим. Поэтому замысел Эджуорта остался на бумаге.

Пятьдесят лет спустя британский инженер Джордж Кэйли предложил собственный вариант. В 1826 году он запатентовал «универсальную железную дорогу» — металлическую гусеничную ленту для парового тягача. Однако промышленность снова не поспевала за инженерной мыслью. Гусеницу придумали раньше, чем научились делать её по-настоящему выносливой.

Российский след: от проекта к настоящей машине

Российские изобретатели тоже не оставались в стороне. В 1837 году штабс-капитан Дмитрий Загряжский подал прошение о выдаче привилегии на «экипаж с подвижным гусеничным ходом».

Он описывал механизм предельно понятно: цепь из отдельных звеньев натягивалась между двумя колёсами и превращалась в бесконечную железную дорогу. Машина должна была двигаться не по узкой полосе грунта, а по непрерывной опоре, распределяющей нагрузку.

Загряжский получил первую российскую привилегию на гусеничный движитель. Но дальше чертежей дело не пошло: у изобретателя не хватило денег на строительство опытного образца. И это, кстати, повторяющаяся история в технике — идея может быть гениальной, но без материалов, станков и финансирования она остаётся лишь красивой схемой.

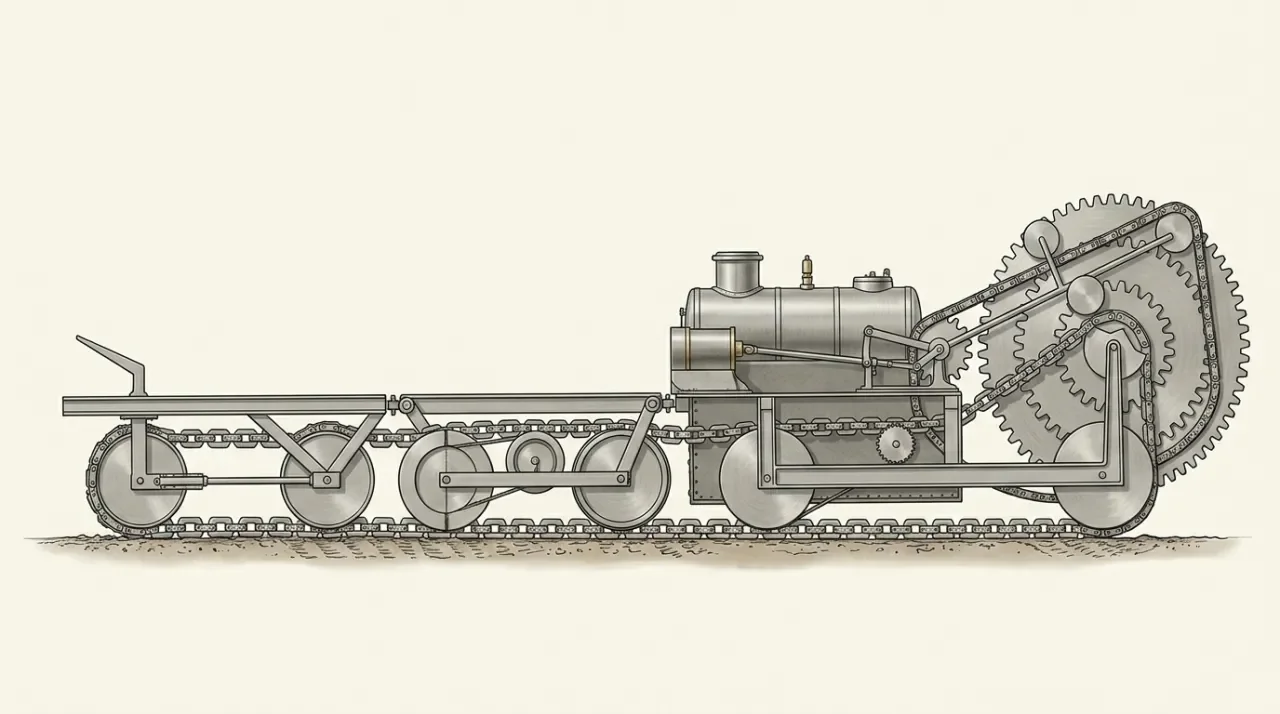

В 1876 году штабс-капитан Степан Маевский предложил гусеничный паровой тягач для перевозки тяжёлых осадных орудий. Проект вызвал интерес, но военное ведомство не выделило средств. А годом позже появился человек, который сделал решающий шаг.

Фёдор Блинов, крестьянин-самоучка из Саратовской губернии, в 1877 году построил вагон с «бесконечными рельсами». Вместо колёс у него были две замкнутые металлические ленты, натянутые между катками. Лошади тянули такую телегу по вязкой пашне, где обычная повозка моментально садилась в землю.

В 1879 году Блинов получил привилегию на изобретение, а в 1888-м довёл проект до логического завершения — создал паровой гусеничный трактор. Это была уже не фантазия конструктора, а настоящая самодвижущаяся машина с котлом и замкнутыми лентами, способная двигаться по тяжёлому грунту.

Холт и рождение слова «гусеница»

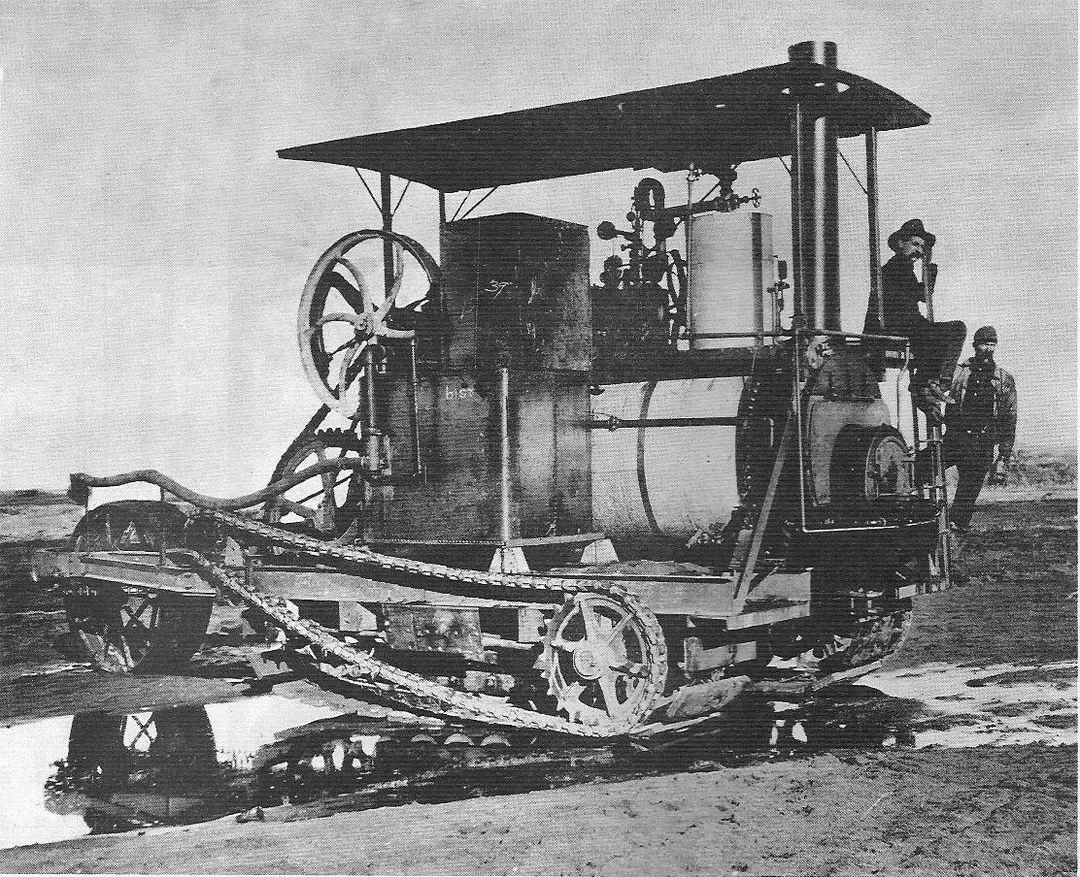

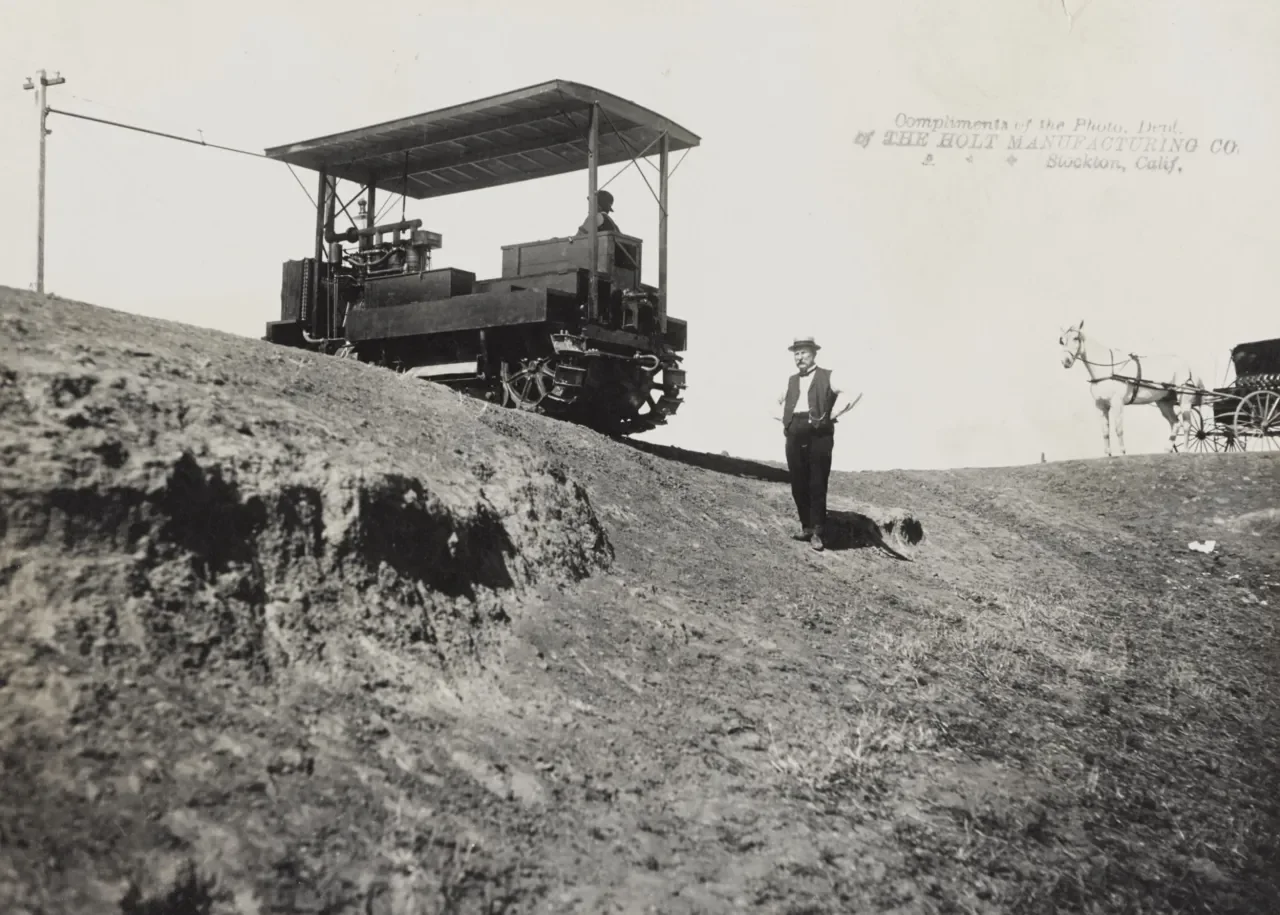

В начале XX века эстафету подхватили американцы. Бенджамин Холт, совладелец калифорнийской компании Holt Manufacturing Company, в 1904 году вывел на испытания собственный гусеничный трактор.

Машина шла по пашне, приминала влажную землю и почти не проваливалась. Один из фотографов, наблюдавших за испытаниями, сказал, что трактор ползёт как гусеница — «Caterpillar». Сравнение настолько понравилось Холту, что в 1910 году это слово официально стало торговой маркой.

Конструкция Холта была уже достаточно зрелой. Гусеница состояла из клёпаных стальных башмаков, соединённых пальцами из цементованной стали. По направляющей раме двигались опорные ролики, а сама лента передавала тягу на грунт по большой площади.

Но у системы имелся серьёзный недостаток: шарниры были открытыми. Пыль, песок и грязь попадали внутрь, превращаясь в своеобразную абразивную пасту. Металл изнашивался быстро, а ремонт требовал постоянного внимания. Именно эта проблема позже досталась первым танкам.

Первая мировая: гусеница становится оружием 💥

Осенью 1915 года британцы искали способ прорвать позиционный тупик Западного фронта. Перед ними лежал изрытый снарядами ландшафт: траншеи, воронки, грязь и колючая проволока. Колёсная техника просто не справлялась. Требовалась машина, которая могла бы перешагивать через препятствия и не тонуть в размокшей земле.

За основу взяли опыт тракторов Холта, но шасси значительно удлинили. Гусеницу провели по всему периметру ромбовидного корпуса — так появились знаменитые танки Mark I.

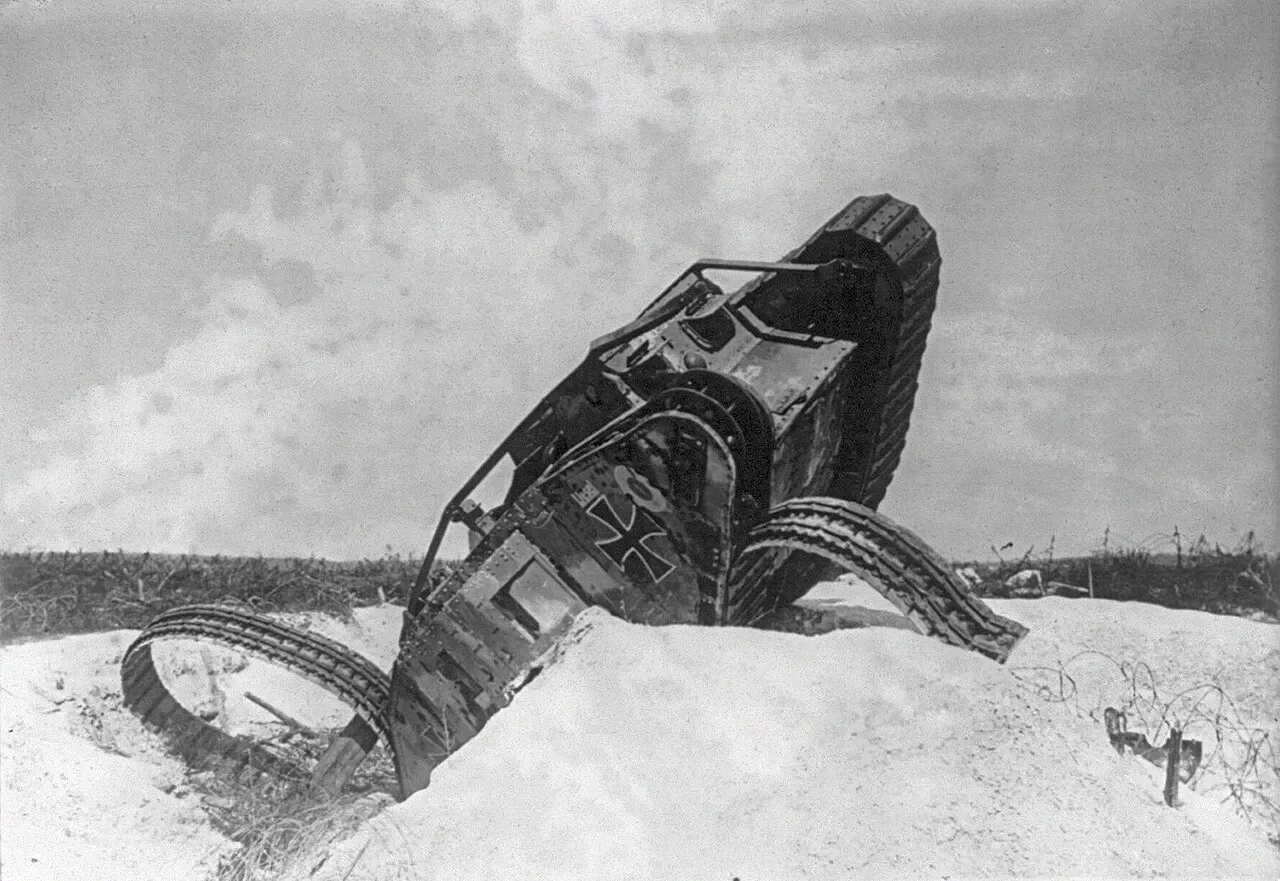

Гусеничная лента Mark I имела ширину около 520 миллиметров и состояла примерно из 90 траков. Каждый трак включал башмак и направляющие гребни, а часть звеньев получила грунтозацепы. Пальцы были жёсткими, без эластичных элементов, а ресурс ленты составлял всего 80–120 километров.

Смазки в шарнирах конструкция не предусматривала. Механики просто поливали гусеницу отработанным маслом из канистры через каждые несколько километров. Шум стоял оглушительный — экипажи после марша могли почти не слышать друг друга (беруши тогда были не роскошью, а средством выживания).

Но у этой грубой системы было главное достоинство: танк мог преодолевать траншеи шириной примерно 2,7 метра. Ради этого недостатки и терпели.

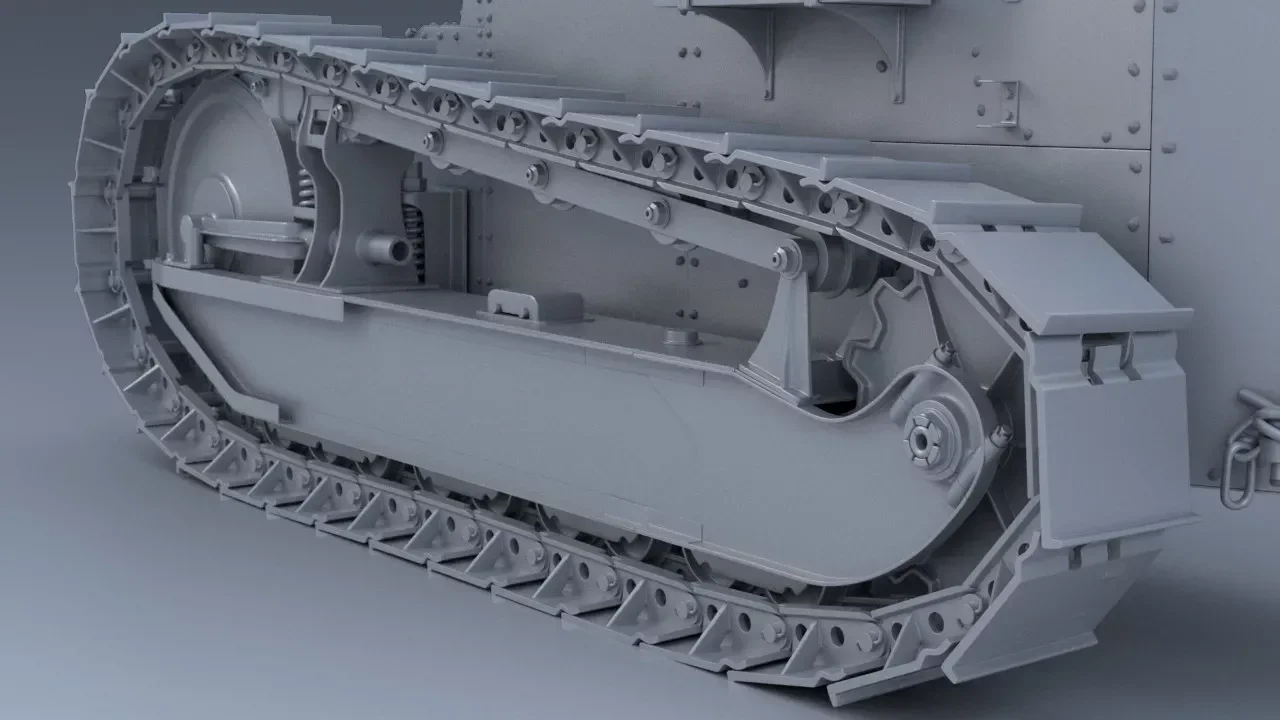

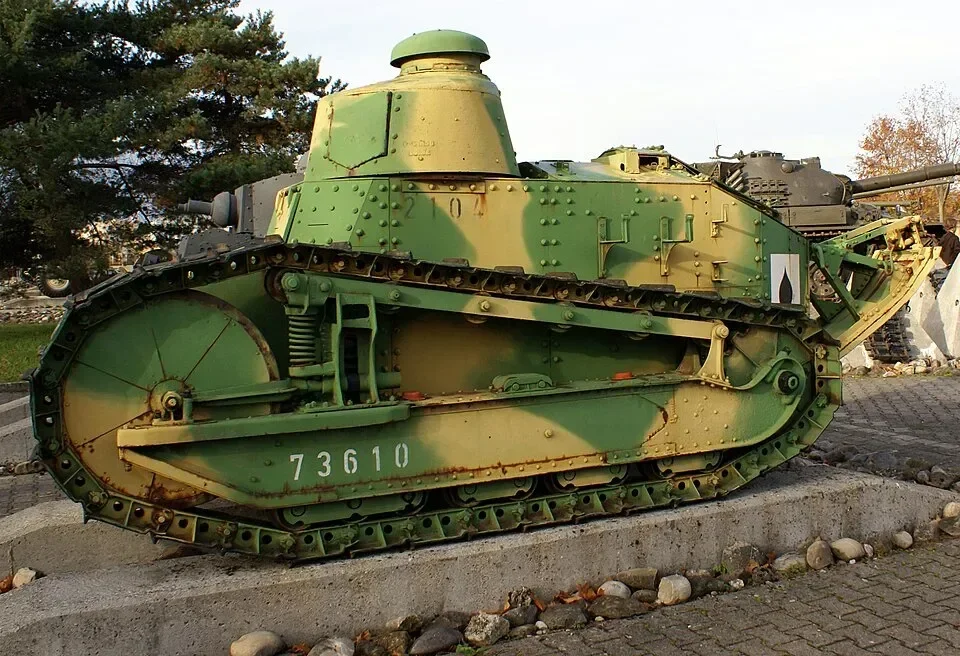

Гораздо ближе к классическому облику танка оказался французский Renault FT-17. Его конструкция стала настоящим поворотным моментом: впереди размещалось отделение управления, в центре — боевое отделение с башней, сзади — двигатель.

Гусеница Renault была крупнозвенчатой и использовала цевочное зацепление. Ведущее колесо захватывало ленту за шарниры траков, а взаимозаменяемые звенья позволяли экипажу ремонтировать ходовую прямо в поле. Трак окончательно превратился в расходный элемент: сломался — заменили, без сложной заводской подгонки.

Межвоенный период: скорость, унификация и вечная борьба с грязью

В 1930-е годы инженеры экспериментировали с разными типами ходовой части. В Советском Союзе важную роль сыграли разработки американского конструктора Джона Кристи. Его свечная подвеска давала каткам большой ход, а гусеницу можно было сравнительно быстро снять.

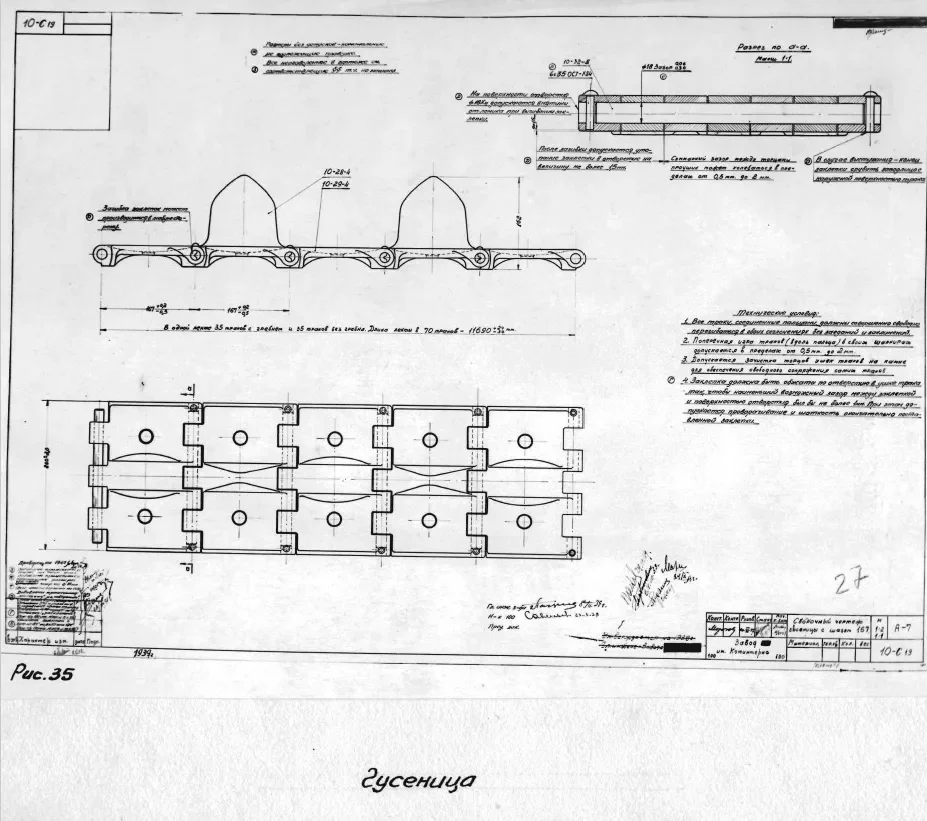

После закупки двух машин Кристи советские конструкторы создали семейство быстроходных танков БТ — БТ-2, БТ-5 и БТ-7. Они получили крупнозвенчатые литые или штампованные траки из хромоникелевой стали. Однако открытые шарниры по-прежнему страдали от песка и грязи. Ресурс гусениц БТ-7 составлял около 800 километров, а на распутице и песке мог снижаться ещё сильнее.

Британские Vickers Medium и Vickers 6-Ton пошли другим путём. Их мелкозвенчатые гусеницы отличались плавностью хода, устойчивостью при манёврах и меньшим шумом. Небольшие траки из цементованной стали имели направляющие гребни, удерживавшие ленту на катках.

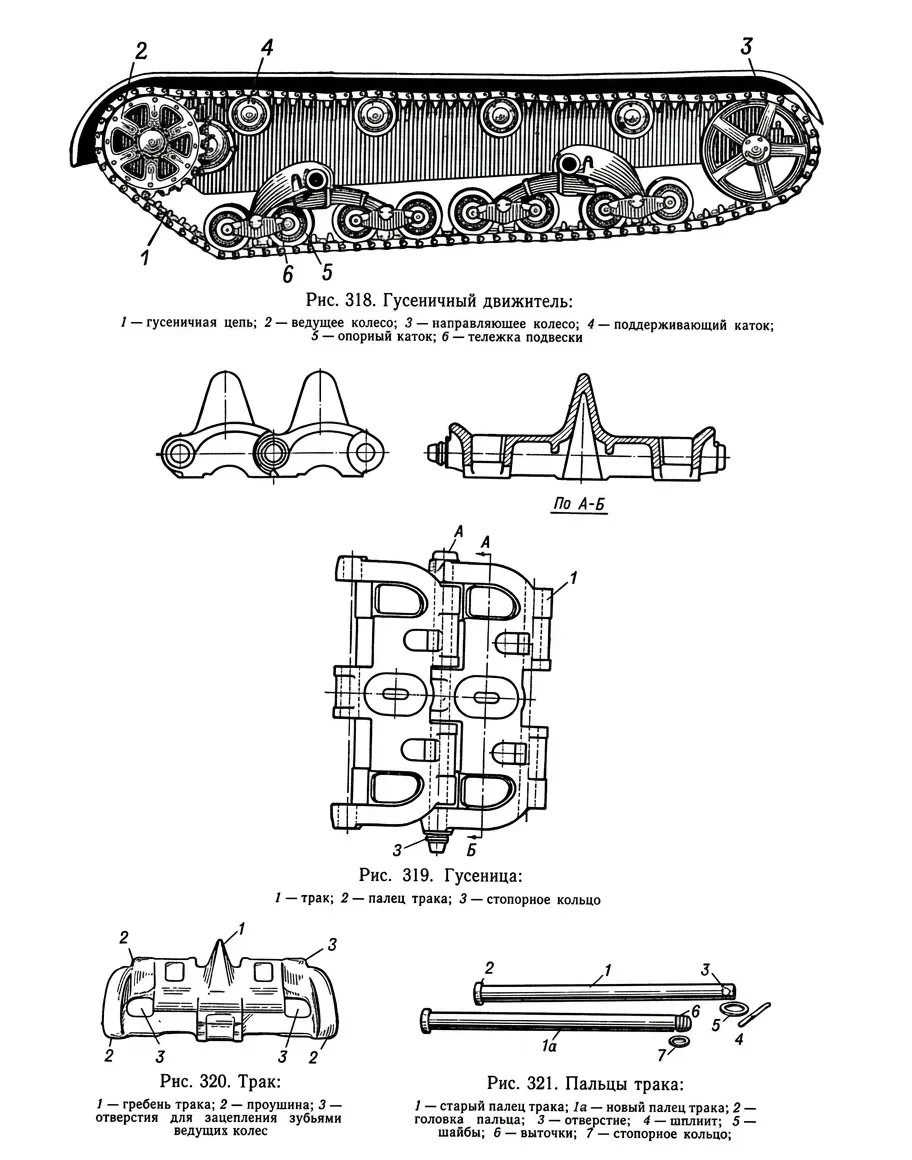

Лицензионный Vickers 6-Ton стал в Красной армии танком Т-26. Ранние машины использовали британскую гусеницу, а позднее советские специалисты адаптировали конструкцию под собственное производство и условия эксплуатации.

Т-34: простота, которая помогла победить

Гусеница Т-34 — один из самых интересных примеров того, как война меняет инженерные решения. В начале производства применялись крупные траки с открытым металлическим шарниром. Часть звеньев имела гребни, взаимодействовавшие с ведущим колесом, а ширина ленты достигала 550 миллиметров.

Траки изготавливали из литой стали Гадфильда или штампованной легированной стали. Особенность первой заключалась в способности к наклёпу: от ударов поверхность становилась твёрже. Это было особенно важно для деталей, которые постоянно испытывали нагрузку, удары и трение.

Открытый шарнир имел очевидные минусы — грязь и песок ускоряли износ. Но были и плюсы: он не боялся осколков, огня и сильных ударов, а заменить повреждённое звено можно было с помощью кувалды, бородка и запасного трака.

Ранние гусеницы Т-34 не всегда хорошо работали в грязи и снегу. Небольшие грунтозацепы забивались, сцепление ухудшалось, а при резком повороте лента могла слететь с катков. Представьте экипаж посреди боя: танк остановился, вокруг грохот, а несколько человек должны вручную натягивать тяжёлую стальную ленту. Романтики здесь немного.

В ходе войны конструкцию упростили и одновременно сделали надёжнее. Хрупкое литьё постепенно заменяла горячая штамповка из более вязкой стали. Производство ускорилось, стоимость снизилась, а риск появления трещин уменьшился.

Изменилась и геометрия траков. Более высокие грунтозацепы улучшили сцепление, а отверстия в звеньях помогали грязи выдавливаться наружу под весом машины. Лента меньше забивалась, танк увереннее шёл по размокшей земле.

Экипажи тоже не сидели без дела: на ведущие колёса наваривали дополнительные зубья, на траки крепили цепи и металлические элементы против пробуксовки. Запасные звенья, перевозимые на броне, иногда использовали и как дополнительную защиту. В итоге к 1944–1945 годам основные недостатки гусеницы Т-34 удалось устранить.

Тяжёлые КВ и ИС: ширина имеет значение

Для тяжёлых танков особенно важной стала площадь опоры. КВ-1 получил гусеницу шириной 700 миллиметров — на 150 миллиметров больше, чем у Т-34. При массе около 47 тонн это помогало снизить давление на грунт и не проваливаться так глубоко.

Литые траки КВ имели развитые грунтозацепы, напоминавшие ёлочку. ИС-2 получил ещё более приспособленную к разным условиям ленту: она должна была работать в грязи, на льду и на неровной брусчатке европейских городов. Универсальность, выносливость, ремонтопригодность — именно эти качества становились важнее изящества конструкции.

Немецкая школа: ресурс против сложности ⚙️

Немецкие инженеры делали ставку на точность и высокий ресурс. Гусеницы Pz.III и Pz.IV использовали сухие стальные втулки, требовали регулярной смазки и изготавливались с минимальными допусками. При правильном обслуживании они могли пройти 2500–3000 километров — очень впечатляющий показатель для своего времени.

Но за долговечность приходилось платить. Сложная термообработка, цементация, шлифовка и большое количество несовместимых вариантов серьёзно усложняли снабжение. На бумаге каждая модификация выглядела разумно, а на фронте механик мог обнаружить, что подходящего трака на складе просто нет.

«Тигр» получил боевую гусеницу шириной 725 миллиметров. Однако такая машина не вписывалась в железнодорожный габарит, поэтому для перевозки её переобували в узкие транспортные ленты шириной 520 миллиметров. На месте широкие гусеницы устанавливались снова — операция занимала часы и требовала крана.

«Пантера» пошла ещё дальше по пути усложнения. Её гусеница имела резиновые уплотнения в шарнирах, призванные защитить узлы от абразива. Замысел был логичным, но мороз и перегрев быстро показали слабость решения: резина теряла эластичность, разрушалась, а шарнир вновь оказывался без полноценной защиты.

После войны: от открытого шарнира к резинометаллическому

После 1945 года конструкторы смогли думать не только о простоте массового выпуска, но и о ресурсе. Т-54 и Т-55 ещё сохраняли открытый металлический шарнир, зато позднее появился резинометаллический шарнир — РМШ.

В такой конструкции стальной палец работает внутри резиновой втулки, соединённой со стальной обоймой. При изгибе гусеницы резина не скользит по металлу, а закручивается. Благодаря этому шарнир медленнее изнашивается, остаётся герметичным, а смазка сохраняется внутри.

Результат впечатляет: ресурс гусениц с РМШ может достигать 6000–8000 километров, тогда как у военных машин предыдущего поколения он обычно составлял около 800–1200 километров.

Т-64 получил лёгкую мелкозвенчатую гусеницу с параллельным РМШ и металлической беговой дорожкой. Она обеспечивала плавность и экономию массы, но была сложнее и дороже в производстве. Т-72, создававшийся как более простой и массовый танк, сохранил крупнозвенчатую конструкцию с открытым шарниром. Она уступала по ресурсу, зато отличалась живучестью и ремонтопригодностью.

Т-80 с газотурбинным двигателем потребовал гусеницы, способной выдерживать высокие скорости и динамические нагрузки. Т-90 получил модернизированную ходовую часть с более стойкими сталями, улучшенной термообработкой и обработанными поверхностями пальцев.

Современная «Армата» стала следующим этапом: компьютерное моделирование позволило облегчить трак там, где нагрузка ниже, и усилить его в критических местах. Ресурс такой гусеницы заявляется на уровне до 10 000 километров.

Западный путь: тише, мягче, технологичнее

Западные танкостроители после войны активно развивали резинометаллические шарниры и обрезиненные элементы. Гусеницы для Leopard 2, Abrams, Challenger 2 и K2 Black Panther получили сменные резиновые подушки, повышающие сцепление и уменьшающие разрушение асфальта.

Современные американские траки Abrams эволюционировали от шевронных вариантов к конструкции с широкой квадратной подушкой. Она лучше подходит для движения по твёрдому покрытию и снижает шум. Южнокорейские и японские танки используют сложные подвески, способные изменять клиренс и наклон корпуса, поэтому их гусеницы должны выдерживать широкий диапазон углов складывания.

Сегодня важен не только ресурс. Гусеница должна быть прочной, тихой, ремонтопригодной, устойчивой к морозу и жаре, подходить для асфальта и грязи. Универсального решения нет.

Что мы видим в итоге?

История танковой гусеницы — это постоянный поиск компромисса. Простота против ресурса. Масса против прочности. Тишина против живучести. Технологичность против возможности починить машину в поле.

От деревянных секций Эджуорта до высокопрочных траков современных танков прошло более двух с половиной веков. Но главный принцип остался прежним: нужно распределить вес и превратить слабый грунт в дорогу.

Именно поэтому гусеница пережила столько эпох. Она гремит, пачкается, требует ухода и иногда слетает в самый неподходящий момент. Но пока танку нужно идти туда, где заканчиваются дороги, эта тяжёлая бесконечная цепь будет оставаться одним из важнейших изобретений военной техники.
