Кремний на исходе: Россия нашла способ подключить электронику толщиной в один атом
6 августа 2026 г. в 06:02👁️ 0💬 0
Кремний почти дошёл до своей физической границы ⚡
Представьте современный процессор. Внутри него — миллиарды крошечных переключателей, которые каждую секунду включаются и выключаются, складывая числа, обрабатывая изображения, запуская игры и обслуживая нейросети. Всё это происходит на площади размером с ноготь.
Долгое время индустрия жила по простому правилу: примерно каждые полтора-два года число транзисторов на кристалле удваивается. Этот принцип получил название закона Мура и стал настоящим двигателем компьютерной революции. Но у любого двигателя есть предел. У кремния он уже не просто маячит на горизонте — мы практически упёрлись в него лбом.
Когда элементы транзистора становятся меньше нескольких нанометров, привычная физика начинает уступать место квантовой. Электроны получают возможность просачиваться через барьеры да же тогда, когда транзистор должен быть выключен. Возникают токи утечки, кристалл начинает сильнее нагреваться, растёт энергопотребление, а надёжность микросхемы снижается.
Именно поэтому обозначения вроде «3 нм» и «2 нм» сегодня уже нельзя воспринимать буквально. Это скорее названия поколений технологического процесса, чем точный размер каждого элемента. Кремниевая электроника продолжает развиваться, но прежними темпами ей двигаться всё сложнее.
Что же делать дальше? Ответ всё чаще ищут не в кремнии, а в материалах, которые умеют работать на уровне отдельных атомных слоёв.
Почему графен оказался не идеальным спасителем 🧪
Одним из первых кандидатов на роль «материала будущего» стал графен. Это почти фантастическое вещество: тончайший слой углерода, высокая прочность, отличная теплопроводность и очень высокая подвижность электронов.
Но у графена есть принципиальный недостаток. У него практически отсутствует собственная запрещённая зона — энергетический промежуток, который позволяет транзистору чётко разделять состояния «включено» и «выключено». Проще говоря, ток через графен трудно полностью остановить.
А транзистор без возможности надёжно выключаться — это примерно как выключатель, который продолжает пропускать электричество после щелчка. Для научного эксперимента интересно, для массовой электроники — неудобно и слишком дорого по энергозатратам.
Поэтому исследователи обратили внимание на другой класс двумерных полупроводников: дисульфид молибдена, дисульфид вольфрама, диселенид молибдена и диселенид вольфрама. Их слои могут быть толщиной всего в один атом, но при этом они обладают нужной запрещённой зоной.
Вот здесь и начинается самое интересное: материал получается одновременно сверхтонким, экономичным и управляемым. Однако между красивой лабораторной идеей и работающей микросхемой есть огромная пропасть.
Главная проблема: как прикрепить провод к одному атому?
Звучит почти как задача из фантастического фильма. Перед нами полупроводниковый слой толщиной в один атом. К нему нужно подключить металлический электрод, чтобы через материал мог течь ток.
В обычной микроэлектронике металл наносят на поверхность методом распыления в вакууме. Для кремния это привычная и относительно безопасная процедура. Но атомарный слой дисульфида молибдена устроен совсем иначе: каждый его атом находится практически на поверхности и ничем не защищён.
Тяжёлые и быстрые атомы металла при нанесении могут буквально выбивать атомы серы из кристаллической решётки. В структуре появляются микроскопические пустоты и дефекты. Они нарушают движение электронов, увеличивают сопротивление и превращают аккуратный контакт в нестабильный участок, который плохо подходит для настоящей электроники.
Иными словами, попытка подключить провод способна уничтожить сам материал. Нужно одновременно защитить тончайший слой и сохранить возможность прохождения электрического сигнала. На первый взгляд — взаимоисключающие требования.
Но именно здесь российские исследователи нашли необычное решение.
«Умная» прослойка толщиной около нанометра 🧩
Между металлическим электродом и двумерным полупроводником предложили разместить ультратонкий слой диоксида титана. Его толщина — всего несколько атомных слоёв, примерно один нанометр.
Эта прослойка выполняет сразу две задачи.
- Она защищает кристалл от ударов металлических атомов при нанесении электрода.
- Она не блокирует ток полностью, потому что электроны способны проходить через настолько тонкий барьер благодаря квантовому туннелированию.
Квантовое туннелирование — явление, которое звучит как нарушение правил. В привычном мире частица не может пройти сквозь стену без достаточной энергии. В микро мире всё иначе: электрон имеет ненулевую вероятность оказаться по другую сторону очень тонкого препятствия.
Получается своеобразный «умный барьер»: для агрессивных атомов металла он становится щитом, а для электронов — почти проницаемой дверью. Красиво? Ещё бы. Практично? Потенциально очень.
Но тут возникла новая трудность. Поверхность дисульфида молибдена химически пассивна и слишком гладкая. Молекулам диоксида титана буквально не за что зацепиться. В результате защитная плёнка может расти островками, оставляя незащищённые участки.
А в такой технологии даже одна микроскопическая брешь способна испортить весь контакт.
Гелиевые ионы: аккуратные «крючки» для защитной плёнки 🔬
Чтобы решить проблему, поверхность материала предварительно обрабатывают ионами гелия. Важно подобрать такую энергию, чтобы воздействие оставалось очень мягким: материал нельзя разрушить, нужно лишь слег ка изменить его поверхность.
Ионы выбивают отдельные атомы серы, создавая крошечные углубления — своеобразные точки сцепления. За них молекулы диоксида титана уже могут закрепиться в самом начале процесса. Затем плёнка постепенно нарастает слой за слоем, пока не превращается в плотное и сплошное покрытие.
Представьте гладкую ледяную поверхность, на которую нужно уложить тончайшую ткань. Если лёд абсолютно ровный, ткань будет скользить и собираться складками. Но если сделать едва заметные насечки, она начнёт удерживаться. Здесь происходит нечто похожее, только вместо льда — атомарный кристалл, а вместо ткани — защитная оксидная плёнка.

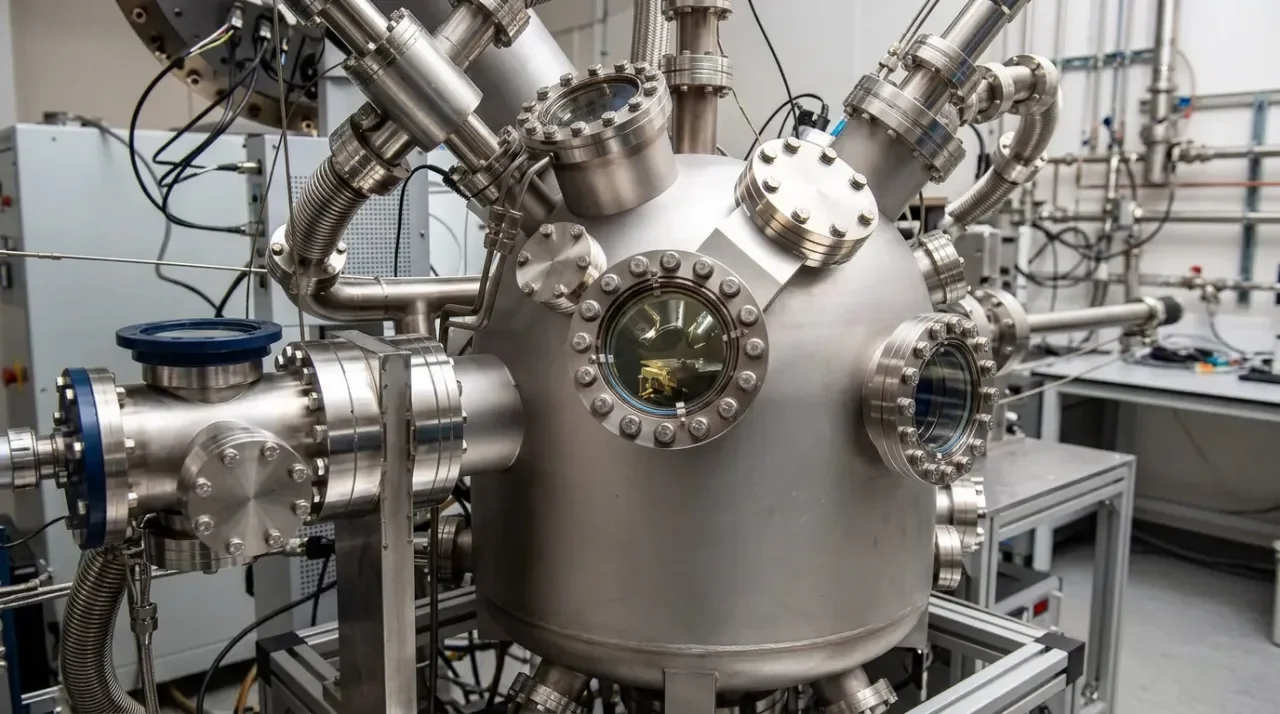

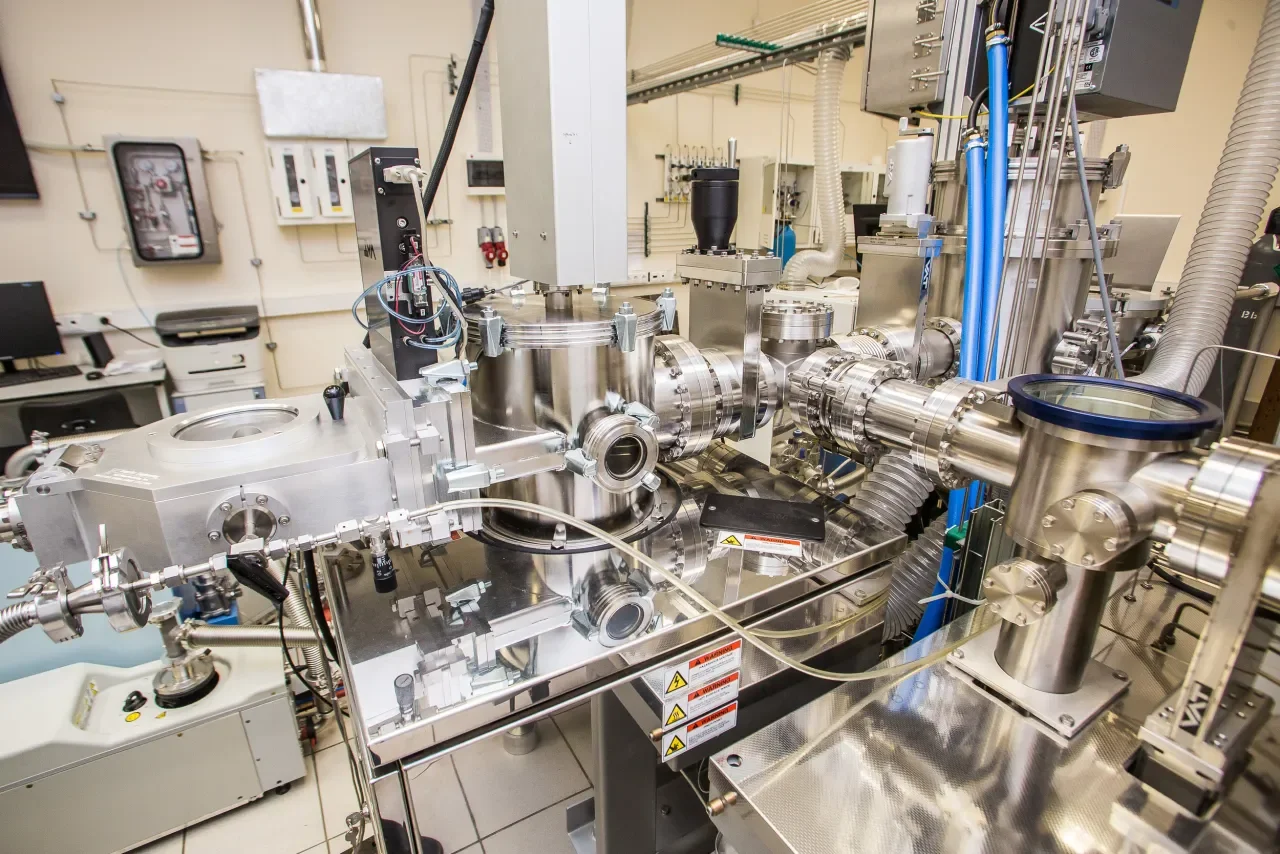

В результате удалось сформировать равномерный слой диоксида титана толщиной около одного нанометра — без заметных разрывов и пропусков. Особенно важно, что материал выращивался промышленными методами. Это означает: в перспективе не обязательно строить производство с полностью неизвестной инфраструктурой. Часть существующего оборудования можно адаптировать под новую технологию.
Почему идеальная герметичность контакта критична
Эксперименты показали неприятную, но крайне важную вещь: даже единичный дефект в защитном слое резко ухудшает электрические характеристики контакта. Если металл хотя бы в одной точке соприкасается с уязвимым двумерным материалом, нарушается вся тщательно выстроенная система.
Это меняет требования к производству. Раньше можно было говорить о том, что плёнка должна быть просто «достаточно хорошей». Теперь этого мало. Она должна быть практически идеальной — сплошной, равномерной и без случайных отверстий.
Именно такие детали часто определяют, станет ли научный результат реальной технологией или останется красивым экспериментом в лаборатории. Один атомный слой не прощает грубости. Здесь нельзя сказать: «Ну, одна маленькая царапина ничего не изменит». Изменит — и ещё как.
Дополнительный плюс заключается в универсальности подхода. Метод может применяться не только к дисульфиду молибдена, но и к другим двумерным полупроводникам — например, к дисульфиду вольфрама и различным диселенидам. То есть речь идёт не об одном удачном материале, а о потенциальной платформе для целого семейства электронных компонентов.
Что это может изменить в повседневной жизни 📱
Допустим, технология когда-нибудь доберётся до массового производства. Что почувствуем мы с вами?
Первое — более экономичные устройства. Ожидается, что сверхтонкие транзисторы смогут потреблять значительно меньше энергии, чем кремниевые элементы сопоставимого размера. Если в процессоре работают десятки миллиардов транзисторов, даже небольшое снижение энергопотребления превращается в огромный эффект.
Для смартфона это может означать более долгую работу без подзарядки. Не «пять процентов сверху», а потенциально заметный прирост автономности. Ноутбук доль ше останется включённым в дороге, умные часы перестанут просить зарядку каждый вечер, а компактные датчики смогут работать годами от одной батареи.
Второе — меньше тепла. Современные вычислительные центры тратят огромное количество электричества не только на сами вычисления, но и на охлаждение оборудования. Чем горячее работают микросхемы, тем мощнее должны быть вентиляторы, кондиционеры и системы отвода тепла.
Если транзисторы станут экономичнее, снизится и «аппетит» серверов. А значит, уменьшатся эксплуатационные расходы и нагрузка на энергосистемы. Особенно актуально это на фоне быстрого роста нейросетей и искусственного интеллекта.
Третье — гибкость и прозрачность. Двумерные материалы можно наносить на тонкие подложки, которые способны изгибаться. В будущем это может привести к появлению:
- сворачиваемых экранов;
- умной одежды с датчиками;
- прозрачных элементов для очков и автомобильных стёкол;
- медицинских пластырей, постоянно отслеживающих состояние организма;
- лёгких спутниковых систем;
- автономных датчиков для домов, улиц и промышленных объектов.
Мы говорим не только о более быстром процессоре. Мы говорим об электронике, которая может стать почти незаметной: тонкой, лёгкой, гибкой и встроенной прямо в окружающие нас предметы.
До революции ещё далеко — и это нормально
Важно не подменять научный результат громким обещанием. Кремний не исчезнет из магазинов завтра утром. До промышленного переворота ещё нужно решить множество задач.
Необходимо научиться выращивать большие и ровные плёнки без дефектов. Нужно обеспечить стабильную работу микросхем при нагреве, влажности и длительной нагрузке. Придётся разобраться с легированием, настройкой электрических свойств, упаковкой чипов и контролем качества на каждом этапе.
Есть и масштабная производственная проблема. Современные кремниевые фабрики стоят миллиарды и десятилетиями оттачивались под конкретный материал. Просто заменить кремний на двумерный полупроводник невозможно — оборудование, химические процессы и стандарты придётся серьёзно адаптировать.
Поэтому наиболее реалистичный сценарий выглядит так: сначала новые материалы будут работать вместе с кремнием. Они займут ниши, где особенно важны гибкость, прозрачность, компактность или минимальное энергопотребление. И лишь затем, возможно через десять лет или позже, начнут постепенно проникать в более привычные компьютеры и смартфоны.
Почему для России это особенно важно 🇷🇺
Российская микроэлектроника сегодня сталкивается с серьёзными ограничениями доступа к передовым зарубежным технологиям. Догонять мировых лидеров в традиционном производстве кремниевых чипов крайне трудно: отечественные массовые производства заметно отстают от передовых норм в несколько нанометров.
Но у новой технологической гонки есть важная особенность — она ещё не завершена. Здесь не всё поделено между гигантами, а правила игры только формируются.
Разработка МФТИ даёт России шанс не просто пытаться повторить чужой путь, а сразу включиться в перспективное направление. Если метод удастся масштабировать, появится возможность строить производство под новые материалы с нуля, не переделывая полностью старую инфраструктуру.
Конечно, между публикацией научного результата и фабрикой, выпускающей процессоры, лежат годы работы, инвестиции, подготовка кадров и создание полноценной цепочки — от выращивания материалов до упаковки готовых чипов. Но ключевой барьер уже взят: найден способ подключить металл к сверхтонкому полупроводнику и не разрушить его.
Именно поэтому история важна не только для физиков. Это задел на будущее, где выигрывает не тот, кто громче всех говорит о технологиях, а тот, кто умеет превращать атомарную идею в стабильный промышленный процесс.
Кремний пока остаётся главным материалом электроники. Но его эпоха уже не выглядит бесконечной. А значит, гонка за следующим поколением микросхем началась всерьёз.
И, похоже, у нас появился шанс не догонять уходящий поезд, а построить новый маршрут самим 🚀
