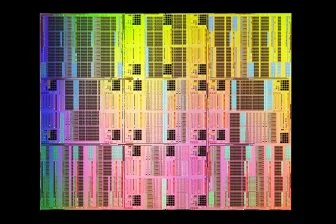

100 миллиардов транзисторов на одном чипе: это колоссально!

Слушай, у нас просто фантастические новости из мира технологии! 🚀 Инженеры компании IBM сделали настоящий прорыв, разместив невероятные 100 миллиардов транзисторов на микрочипе! Да-да, ты не ослышался — именно столько миниатюрных переключателей можно уместить на квадратном сантиметре. Если раньше нам говорили, что технологии растут, как на дрожжах, то теперь это просто какое-то чудо техники! 💻

Что стоит за этим прорывом?

Это достижение продолжает закон Мура, который утверждает, что количество транзисторов на микросхеме удваивается каждые два года, начиная с 1960-х. Но, по правде говоря, инженеры уже не могут просто уменьшать размеры транзисторов до бесконечности. Именно поэтому они думали креативно и разместили их вертикально друг над другом. Представь себе — это не просто инжиниринг, это настоящая работа с пространством!

Хуимин Бу, один из ведущих инженеров IBM, говорит, что теперь, благодаря новой технологии, мы можем масштабироваться в вертикальном направлении. Представь картину: когда ты смотришь на новый чип, это как если бы ты смотрел на многоярусный торт! 🎂 И эта многослойность открывает новые горизонты!

Чип с нанометровыми размерами

Согласно данным, новый чип достиг 0,7-нанометрового «узла», и это значит, что он стал первым субнанометровым чипом в мире. Вот только представь, что самые маленькие элементы на нем имеют ширину 14-20 нанометров. С уму непостижимо, не правда ли? 🤯 Эта плотность позволяет объединять миллиарды транзисторов на одном куске кремния, создавая настоящие силовые установки — микропроцессоры и микросхемы памяти.

А теперь давай немного углубимся, что же такое транзистор. Это как включатель, в котором тонкий полупроводниковый канал соединяет два металлических электрода. Если на третий электрод, называемый затвором, подать напряжение, ток идет, если нет — он останавливается. Выходит, что миллиарды этих крошечных механизмов работают вместе, обеспечивая работу всего — от твоего мобильного телефона до мощнейших серверов для искусственного интеллекта! 😲

Как же это создать?

Производители микросхем начинают с того, что наносят слои материалов на кремниевую пластину, а затем обрабатывают её специальным светочувствительным веществом. На плату проецируется световой рисунок — своего рода карта, чтобы указать, где создать цепи. Это захватывающий процесс, когда после удаления освещенного материала формируются цепи! ✨

Двумерный и трёхмерный подход

Секрет плотности транзисторов в том, что проектирование микросхем было в прошлом лишь двумерным процессом. На первых стадиях затвор просто располагался поперек канала. Но, как мы знаем, технологии не стоят на месте, и серьезные шаги уже сделаны: десять лет назад специалисты начали трансформировать архитектуру на трехмерный уровень. Теперь это как акульий плавник, который захватывает каналы со всех сторон! 🦈 Это позволило существенно снизить утечку тока.

Так, пять лет назад IBM сделали еще один шаг, заменив ребра транзисторов на три нанолиста кремния, что привело к улучшению характеристик и производительности чипов. А теперь, - внимание! - исследователи сложили два слоя таких нанолистов в «наностэк». То есть стало возможным создать еще более мощный чип с минимальными затратами энергии! ⚡

Чего нам ожидать в будущем?

Но это не конец на пути к превосходству. Хуимин Бу предполагает, что мы можем двигаться дальше, создавая множество слоев. В этом увлекательном процессе важно не только проектировать, но и создавать каналы, которые помогут отводить тепло — ведь чем больше сила, тем больше тепла! 🔥

И это важно, ведь терморегуляция критична в мире высоких технологий. Нам стоит помнить, что складывание — это не только рисование комиксов, но и создание чипов будущего.

Тем не менее, бушующий спрос на искусственный интеллект подстегивает этот рынок. Сегодня кажется, что люди готовы платить огромные суммы за это чудо техники. Итог — стоимость производства микрочипов по 2-нанометровой технологии составляет 28 миллиардов долларов! 😱

Возможно, это и приведет к ограничениям в будущем, но если спрос на искусственный интеллект будет в таких же масштабах, как сейчас, нас ждут новые приключения в мире технологий! 😊

Таким образом, этот многоуровневый подход в дизайне микросхем, ведущий к увеличению числа транзисторов, не только радикально меняет правила игры, но и открывает перед нами невероятные перспективы. Кто знает, что будет дальше? Одно можно сказать точно: мир технологий никогда не стоит на месте,
а мы, как всегда, только и ждем новых новостей в этой захватывающей области! 🌟
