Бронемашина против FPV: зачем ей 32 микрофона и почему одного слуха мало
2 сентября 2026 г. в 12:02👁️ 1💬 0
Когда-то оператор звуколокатора прижимал к ушам стетоскопические трубки, поворачивал огромные рупоры и пытался понять, с какой стороны приближается самолёт. Никаких экранов, нейросетей и автоматических подсказок — только слух, опыт и тревожное гудение моторов в небе.
Прошло около ста лет, и задача изменилась лишь внешне. Теперь вместо двух рупоров используются десятки микрофонов, вместо человеческих ушей — вычислительный модуль, а сам «слух» установлен не на стационарной площадке, а на машине, которая сама гремит двигателем, гусеницами и трансмиссией.
И вот главный вопрос: может ли бронемашина услышать небольшой FPV-дрон сквозь собственный шум? 🤔
От рупоров к цифровым «ушам»
Старые акустические локаторы не могли определить всё сразу. Они давали оператору примерное направление на воздушную цель, но не сообщали точную дальность, высоту и траекторию. Человек сравнивал громкость звука слева и справа, вручную разворачивал устройство и передавал данные расчёту зенитных орудий.
Современная система действует похожим образом, только делает это значительно быстрее и с помощью математики. Несколько микрофонов принимают один и тот же звук с микроскопической разницей во времени. Если источник находится ближе к одному краю решётки, сигнал там появится чуть раньше. Процессор сравнивает задержки, строит направление и выдаёт оператору сектор, в котором нужно искать цель.
Сама идея не нова. Разница времени прихода звуковых волн давно используется в артиллерийской звукометрии, комплексах обнаружения выстрелов и системах распознавания речи. Но беспилотник — совсем другой объект. Его звук слабее многих боевых импульсов, постоянно меняется и легко теряется в окружающем шуме.
Почему FPV звучит как «гребёнка»
Мультикоптер не издаёт одну ровную ноту. Винты вращаются, лопасти периодически проходят через поток воздуха, двигатели меняют нагрузку, а рама передаёт вибрации на корпус. В результате в спектре появляется основная частота и целая цепочка гармоник — своеобразная звуковая гребёнка.
Именно по этой гребёнке алгоритм пытается отличить беспилотник от птицы, автомобиля, генератора или обычного ветра. Для типичного FPV-квадрокоптера, работающего примерно на 8–10 тысячах оборотов в минуту, основная частота прохождения лопастей может находиться в районе 500–700 Гц. Гармоники уходят выше — до 2 кГц и за его пределы.
Но тут нас ждёт неприятный сюрприз. В том же диапазоне работает значительная часть шума дизельного двигателя бронемашины. К нему добавляются звуки трансмиссии, удары траков, вентиляторы, вибрация корпуса и треск оборудования.
Получается парадокс: цель и помеха говорят почти на одном языке.
Просто вырезать «мешающую» частоту нельзя. Вместе с гулом двигателя фильтр удалит и важную часть сигнала дрона. Алгоритм должен не только слушать, но и понимать контекст: каковы обороты двигателя, какая включена передача, с какой скоростью движется машина, насколько на гружена силовая установка.
Если бронемашина ускоряется, звук её двигателя меняется. Если поворачивает башню, возникают новые отражения. Если идёт по грунтовке, гусеницы создают импульсный грохот. А встречный ветер добавляет микрофонам собственный низкочастотный фон. Без информации о состоянии носителя обработка превращается в угадывание.
Тридцать два микрофона на крыше 🚙
Один микрофон способен заметить знакомый звук, но определить его направление ему трудно. Для этого нужна решётка — несколько синхронизированных капсул, разнесённых на определённое расстояние.
Чем больше апертура такой решётки, тем точнее она различает близкие направления, особенно на низких частотах. Но увеличивается и размер конструкции. Для бронемашины это серьёзная проблема: крышу уже занимают люки, антенны, оптика, вооружение и элементы защиты.

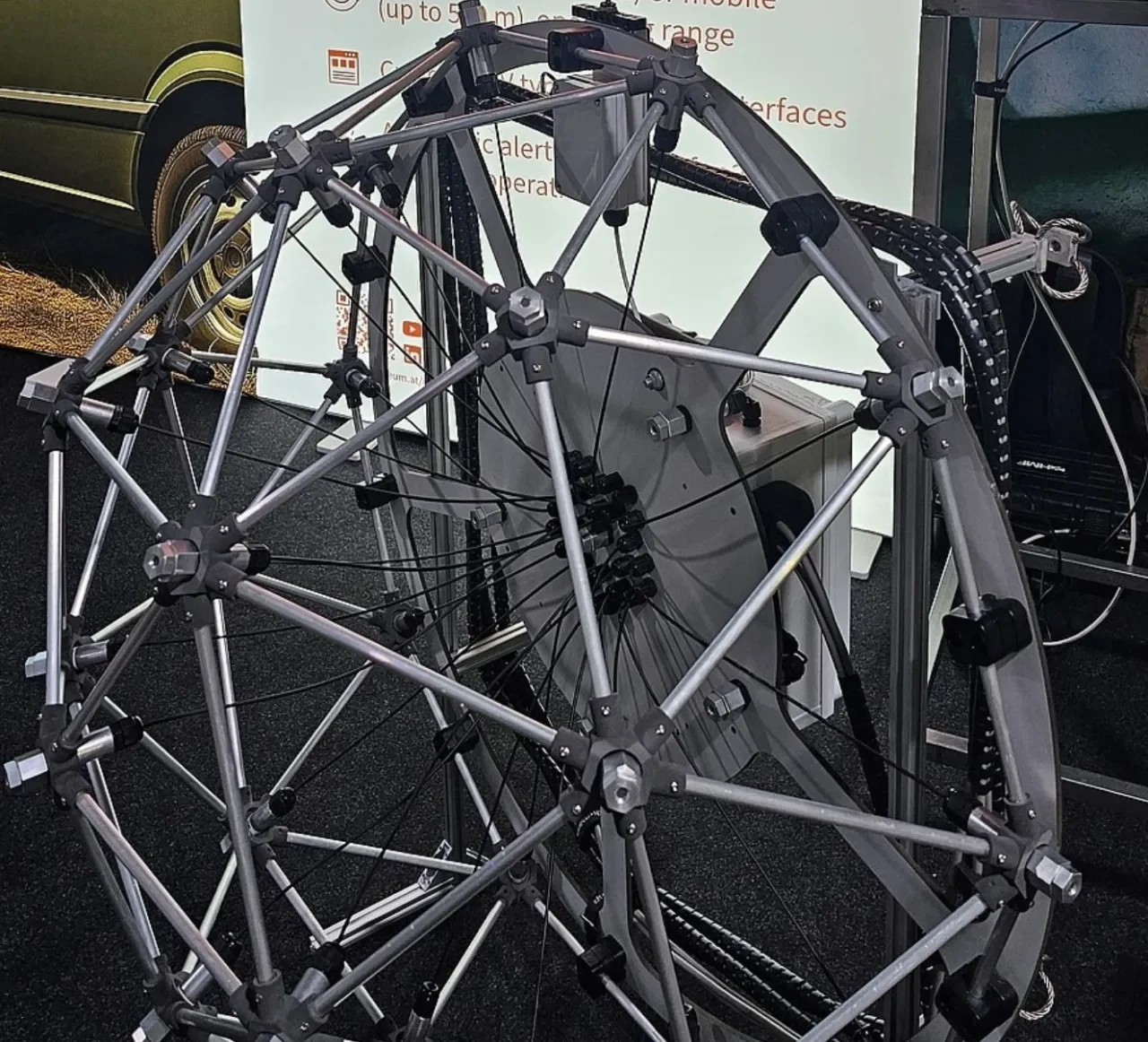

Экспериментальная система JR-IcoDome32 получила полусферическую конструкцию диаметром около метра. На ней разместили 32 микрофона, а также ветрозащиту, виброразвязку, навигационные датчики и отдельный вычислительный блок. Вся установка потребляла примерно 120 Вт.

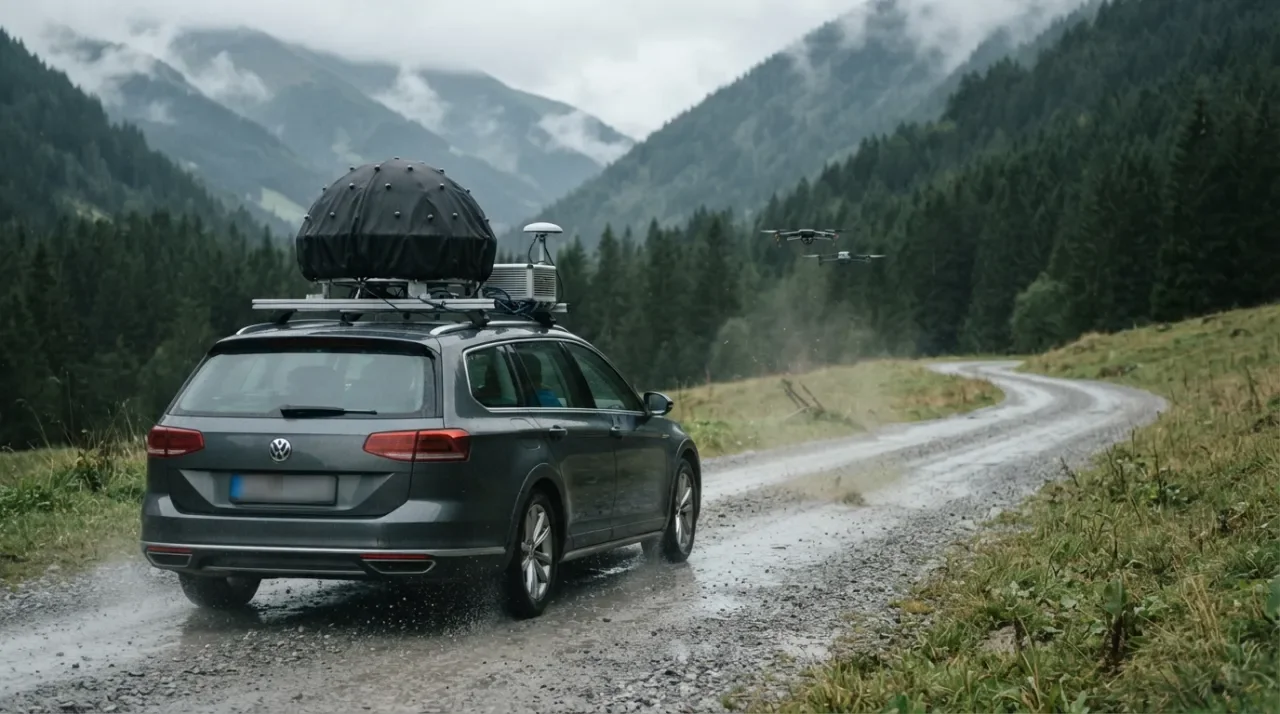

Такая конфигурация испытывалась на автомобиле, который двигался по грунтовой дороге со скоростью 10, 20 и 30 км/ч. На неподвижной платформе для большинства вариантов медианная ошибка определения направления оставалась меньше 10 градусов. В движении она увеличивалась, но обычно не превышала 30 градусов.
На первый взгляд 30 градусов — много. Однако для первичного поиска этого может хватить. Камере не обязательно сразу получить идеальную координату. Ей нужно понять, куда повернуться, чтобы начать наблюдение.
Именно здесь проходит важная граница возможностей акустики. Она способна сказать: «Ищи вон в том секторе». Но она не знает надёжно, насколько далеко находится цель. Поэтому микрофонная решётка — это не готовый прицел, а своеобразный сторожевой слух.
А если машина движется быстрее?
При увеличении скорости носителя точность закономерно снижается. Вибрации становятся сильнее, шум двигателя и ходовой — плотнее, а поток воздуха начинает буквально «бить» по микрофонам.
По открытым данным, на скоростях около 40–50 км/ч мобильная дальность обнаружения может уменьшаться примерно до трети стационарной. Потребление новых конфигураций планируют сократить примерно до 50 Вт благодаря компактным микрофонам и встроенной обработке.
Но меньшие размеры и энергопотребление не отменяют физику. Маленькая система удобнее для установки, однако ей сложнее обеспечить большую апертуру. А значит, приходится искать компромисс между габаритами, чувствительностью, точностью и устойчивостью к шуму.
Это вообще ключевое слово всей истории: компромисс. Ещё раз: компромисс между дальностью и ложными тревогами, между компактностью и точностью, между скоростью движения и качеством пеленга.
Сигнатура дрона постоянно меняется
Алгоритм может хорошо распознавать конкретный тип беспилотника на полигоне. Но в реальной обстановке цель редко остаётся такой же.
Другой винт, изменённый шаг лопастей, новая рама, дополнительная батарея или полезная нагрузка способны заметно изменить звук. Пилот может снизить обороты перед атакой, а сам аппарат — перейти в иной режим полёта. Ветер, влажность и температура тоже влияют на распространение звука.
Некоторые малые разведывательные аппараты на дистанции около километра звучат тише умеренного шелеста листвы. Это не означает, что обнаружение невозможно, но показывает масштаб задачи: акустическая сигнатура — не постоянный паспорт изделия, а изменяемый параметр.
Чем совершеннее классификатор, тем сильнее противник заинтересован в создании аппарата, который не похож на объекты из обучающей выборки. Нейросеть не волшебник. Если она видела только несколько типов дронов на тихом полигоне, первая же шумная машина, мокрый снег или незнакомый двигатель могут спутать ей все карты.
Ещё сложнее становится в городе, лесу или среди другой техники. Звуковая волна отражается от стен, деревьев, металлических корпусов и склонов. Один и тот же сигнал приходит к микрофонам несколькими путями и с разными задержками.
Для простого алгоритма отражение может выглядеть как второй источник. В результате система ошибается с направлением или получает несколько ложных отметок. Чтобы справиться с многолучёвостью, нужны отдельные модели обработки и данные об окружающей геометрии. На марше такая информация далеко не всегда доступна.
Как акустика может спасти драгоценные секунды
Звук распространяется примерно со скоростью 343 м/с. Если беспилотник находится в 150 м, сигнал доберётся до микрофонов примерно за 0,44 секунды. Затем системе понадобится время на накопление данных, спектральный анализ и классификацию.
В су мме задержка легко превысит полсекунды. Дрон, летящий со скоростью 20 м/с, за это время успеет сместиться более чем на 10 м. Для точного наведения оружия такая погрешность может оказаться критической.
А вот для поворота камеры это уже вполне рабочий сценарий. Система услышала подозрительный звук, определила сектор, развернула оптико-электронный блок и передала наблюдение оператору или другому сенсору.
Практичная архитектура защиты выглядит многоуровневой:
- акустическая решётка пассивно обнаруживает характерный звук и выдаёт направление;
- оптико-электронная и инфракрасная камера проверяет, есть ли в секторе реальная цель;
- радиолокационная станция определяет дальность, скорость и координаты;
- радиочастотный анализатор ищет каналы управления, телеметрию и видеопередачу;
- несколько разнесённых машин могут пересечь пеленги и уточнить положение объекта.
У акустики есть ещё одно важное преимущество: она ничего не излучает. Радар можно обнаружить, активный радиочастотный канал тоже способен выдать присутствие машины. Микрофонная решётка в электромагнитном диапазоне молчит.
Это особенно важно для техники, которой нельзя лишний раз «светиться». Правда, у пассивного радиочастотного анализа есть собственные ограничения: дрон на автономном маршруте или аппарат с управлением по оптоволокну может не передавать полезный радиосигнал. И вот здесь акустика получает свою нишу.
Что уже показали испытания

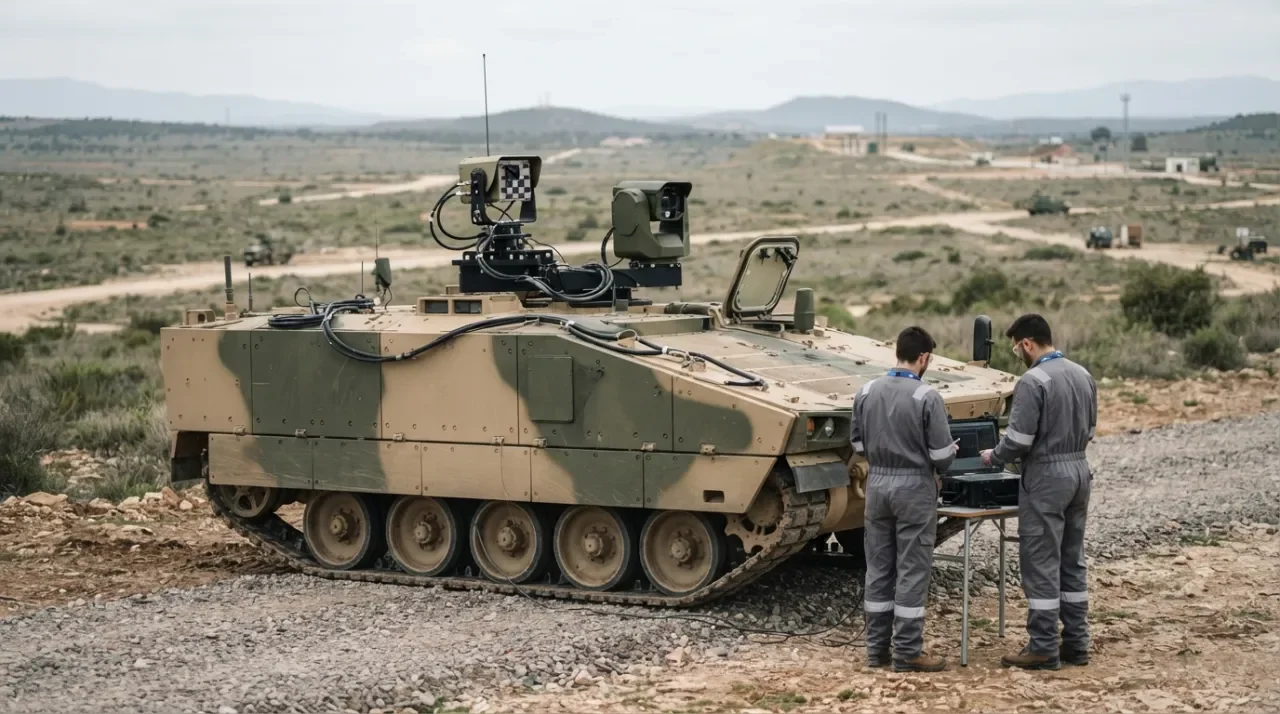

Демонстрация акустической системы на гусеничной платформе против небольших FPV-дронов доказала сам принцип: датчик можно установить на бронемашину и использовать для первичного обнаружения.
Но демонстрация концепции — ещё не серийный комплекс. Для полноценной оценки нужно знать скорость носителя, режим работы двигателя, вероятность обнаружения, количество ложных тревог, угловую ошибку и число целей, которые система способна сопровождать одновременно.
Пока большинство опубликованных испытаний проводилось с одним дроном. А что произойдёт при атаке роя, когда несколько аппар атов появятся с разных направлений почти одновременно? Ответ на этот вопрос гораздо важнее красивой цифры дальности на презентационном слайде.
Именно поэтому рекордную дальность всегда нужно читать вместе с её «паспортом»: какой был аппарат, какой двигатель, какая погода, где стояли микрофоны, работала ли техника рядом и сколько ложных тревог допустили ради красивого результата.
Главный вывод: микрофон должен повернуть камеру 📷
Акустический комплекс не заменяет радар, оптику и радиочастотные средства. Он выполняет другую работу — заранее предупреждает о направлении угрозы, причём пассивно и без излучения.
Для бронемашины это может стать полезным дополнительным каналом. Но только при условии, что система выдерживает реальную жизнь: работающий двигатель, гусеничный ход, выстрел собственного оружия, ветер, городские отражения, пересечённую местность и несколько целей одновременно.
Сто лет наз ад оператор поворачивал рупоры до тех пор, пока звук в двух трубках не становился одинаковым. Сегодня процессор пытается сделать тот же первый шаг быстрее и точнее.
Услышать — ещё не значит поразить. Услышать — значит получить шанс вовремя посмотреть в правильную сторону.
Именно поэтому будущее таких систем выглядит не как «волшебные уши», которые самостоятельно наводят оружие, а как тихий сторожевой слой общей защиты. Если акустика сохранит сектор на ходу, снизит число ложных тревог и не потеряется в шуме собственного дизеля, она действительно заслужит место на броне. А пока это перспективный инструмент предупреждения — важный, но не самодостаточный.
