Почему ИС-2 поворачивал лучше «Пантеры»: секрет советской танковой трансмиссии
21 августа 2026 г. в 09:02👁️ 1 💬 0
Почему танку сложнее повернуть, чем автомобилю 🚜
На первый взгляд кажется, что танк поворачивает почти так же, как трактор: одна гусеница замедляется, другая продолжает движение — и многотонная машина меняет направление. Но за этим простым движением скрывается настоящая инженерная драма.
Автомобиль поворачивает колёсами. Они продолжают катиться по поверхности, а сопротивление движению остаётся сравнительно небольшим. Танк устроен иначе: его «колёса» спрятаны внутри длинных стальных гусениц. Чтобы изменить курс, машине приходится заставлять одну гусеницу двигаться быстрее, а другую — медленнее. Иногда внутреннюю гусеницу нужно почти полностью остановить.
И вот здесь начинается самое интересное. Гусеница не просто катится — она скользит боком по грунту. Траки с острыми грунтозацепами режут дёрн, мнут грязь, ломают корни, дробят камни и прессуют снег. Чем тяжелее танк и чем длиннее его опорная поверхность, тем сильнее сопротивление повороту.
Представьте: по прямой танк уверенно грохочет вперёд, земля дрожит, двигатель работает ровно. Но стоит механику-водителю начать поворот — и двигатель внезапно получает нагрузку, в несколько раз превышающую обычную. Это не просто смена направления. Это борьба с грунтом всей массой машины.
Простая схема первых танков: фрикционы и тормоза
В межвоенные годы и в начале Второй мировой войны большинство танков весило примерно 15–25 тонн. Для таких машин конструкторы выбрали относительно простой механизм поворота — бортовые фрикционы в сочетании с ленточными тормозами.
Такой принцип применялся, в частности, на советских Т-34 и КВ, а также на множестве лёгких танков того периода.
Работала система примерно так:
- Механик-водитель тянул рычаг нужного борта.
- Бортовой многодисковый фрикцион размыкался и прекращал передачу крутящего момента на одну гусеницу.
- При дальнейшем движении рычага включался ленточный тормоз.
- Отстающая гусеница блокировалась, а вторая продолжала тянуть машину вперёд.
В результате танк мог развернуться вокруг практически неподвижной гусеницы. Геометрически это давало очень малый радиус — примерно половину ширины колеи. Для тесного пространства решение казалось отличным: танк способен резко довернуть, обойти препятствие или развернуться на ограниченной площадке.
Но у такой маневренности была высокая цена. Энергия заторможенной гусеницы не использовалась повторно, а превращалась в тепло на тормозных накладках. Ленты перегревались, требовали регулировки и быстро изнашивались. Двигателю же приходилось одновременно толкать танк одной гусеницей и буквально волочить вторую по грунту.
По расчётам и результатам испытаний, при резком повороте потребная мощность могла увеличиваться в 4,5–5 раз по сравнению с движением по прямой. Ни один двигатель не обладал настолько большим запасом. Поэтому танк при входе в поворот резко терял скорость — иногда почти наполовину.
Движение становилось рваным, мотор работал на пределе, а трансмиссия получала ударные нагрузки. Страдали главные фрикционы, валы, шестерни и торсионы. Для 26-тонного Т-34 эти проблемы ещё оставались приемлемыми. Но танки быстро тяжелели.
Когда масса стала главным врагом ⚙️
Рост калибров орудий и толщины брони привёл к тому, что масса боевых машин перевалила за 40–45 тонн, а некоторые тяжёлые танки приблизились к 60 тоннам. Старые бортовые фрикционы перестали справляться.
Попытка резко затормозить гусеницу тяжёлой машины означала перегрузку двигателя, перегрев сцепления или поломку коробки передач. Инженерам пришлось искать новый путь.
Американские конструкторы пошли по промежуточному варианту и применили на танках «Шерман» двойные дифференциалы типа Cletrac. Их преимущество заключалось в том, что одна гусеница ускорялась, а другая замедлялась, но обе продолжали передавать тягу.
Это делало плавные повороты более экономичными. Однако возникла обратная проблема: для очень крутого разворота системе не хватало отдельного тормозного режима. Минимальный радиус «Шермана» составлял около 7 метров, что ограничивало его возможности в узких городских улицах и среди плотной застройки.
Кроме того, дифференциальная трансмиссия могла делать движение по прямой менее устойчивым. Водителю приходилось постоянно корректировать курс. Получался своеобразный компромисс: двигатель сохранял силы на плавной дуге, но за резкий поворот приходилось расплачиваться маневренностью.
Именно здесь особенно ярко столкнулись две инженерные философии — немецкая и советская.
Немецкий путь: сложная математика «Пантеры» и «Тигра» 🐯

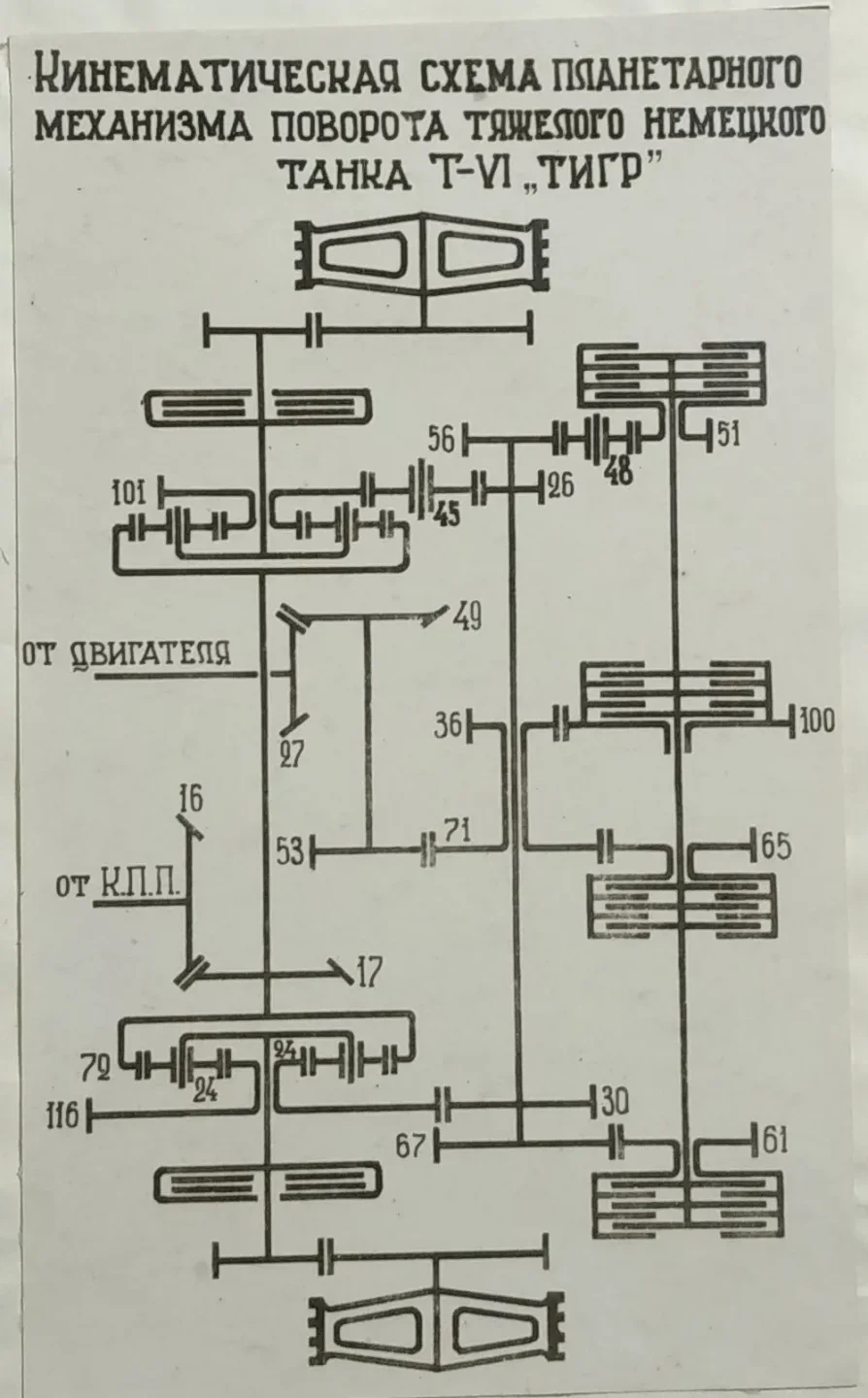

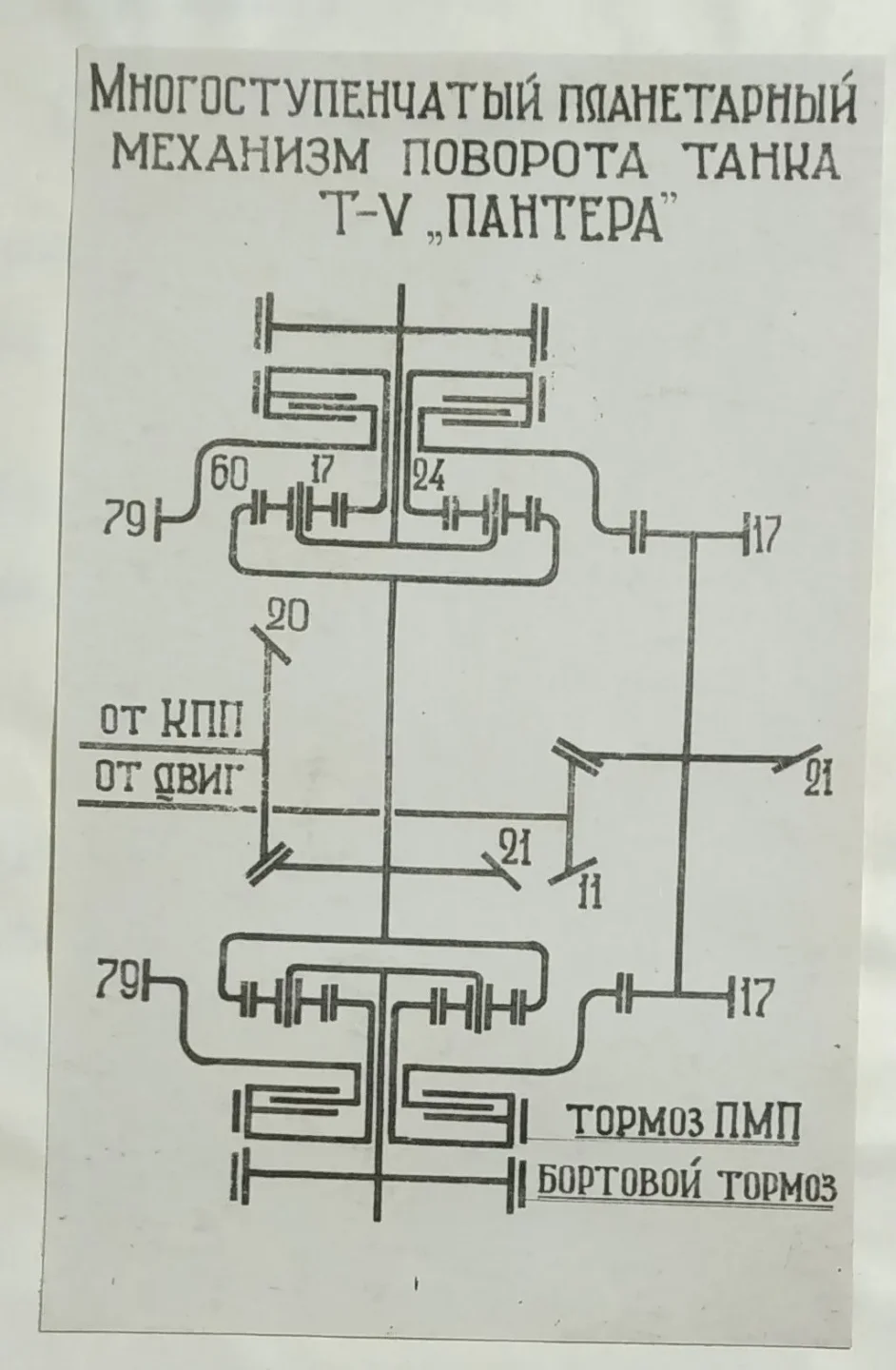

Немецкие инженеры решили максимально использовать энергию, которая обычно терялась при торможении внутренней гусеницы. На тяжёлых «Тиграх» и «Пантерах» появились многоступенчатые дифференциальные механизмы поворота.
Идея была элегантной: энергия замедляющейся внутренней гусеницы через планетарные ряды и систему шестерён передаётся внешней гусенице. Она получает дополнительную помощь и продолжает толкать танк. Это уже не простое торможение, а своеобразная рекуперация мощности.

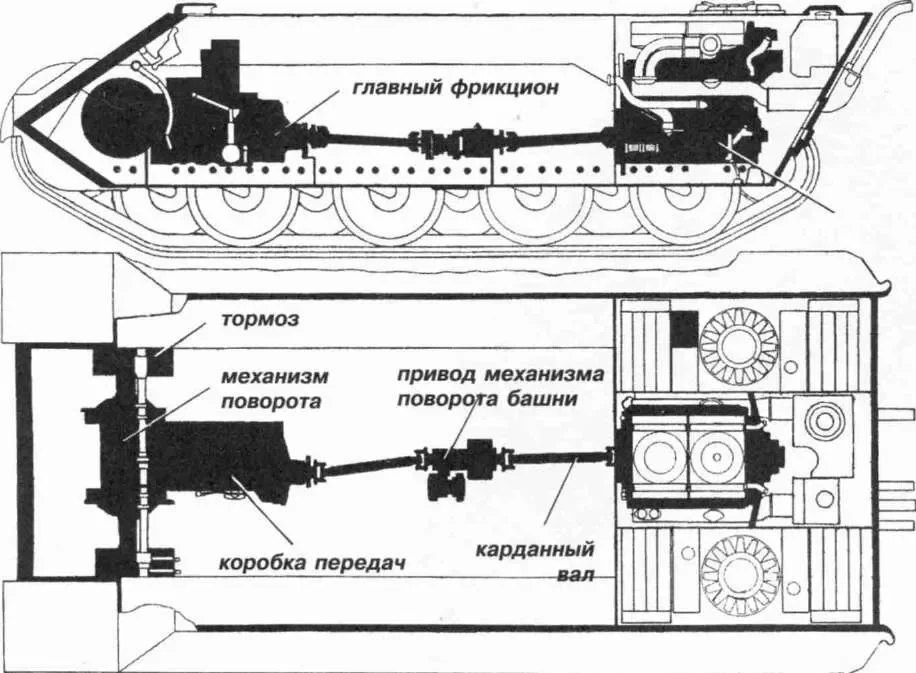

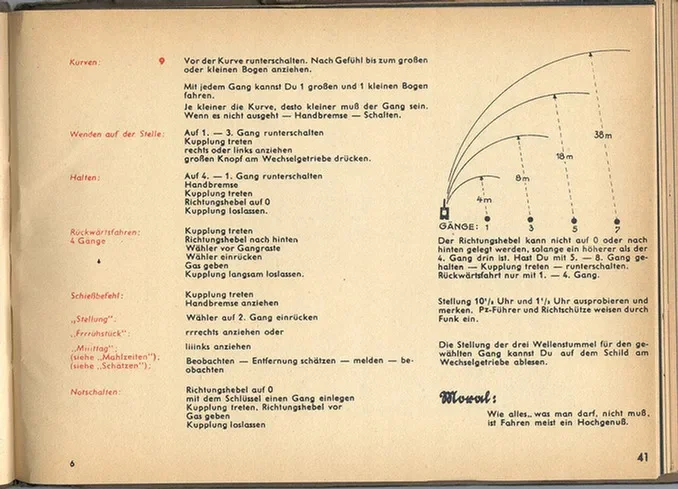

У «Пантеры» механизм поворота был связан с коробкой передач. Каждой из семи передач переднего хода соответствовал свой минимальный радиус. На высокой передаче танк мог описывать широкую дугу, на низкой — поворачивать круче.
На гладком твёрдом покрытии такая система выглядела впечатляюще. При скорости около 50 км/ч «Пантера» на высшей передаче имела расчётный радиус примерно 60–80 метров. При этом дополнительная потребная мощность была относительно небольшой — порядка 10–15% сверх затрат на движение по прямой.
Машина шла плавно, двигатель работал ровно, а энергия перераспределялась между бортами. Казалось, что немецкие инженеры нашли почти идеальное решение.
Но война редко проходит по гладкому полигону.
На разбитых дорогах, в лесу, на размокшем поле или среди деревенских домов танки редко двигались на высших передачах. Обычно использовались средние ступени — четвёртая и пятая, со скоростью примерно 20–30 км/ч. Их расчётные радиусы составляли около 29–42 метров.
А теперь представим обычный поворот просёлочной дороги радиусом 12–15 метров. Танк должен повернуть, но текущая передача не позволяет сделать это в эффективной дифференциальной зоне. Водитель тянет рычаг дальше — и механизм выходит из режима рекуперации. В работу вступают обычные бортовые тормоза.
Потребная мощность тут же возрастает в 3,5–4 раза. Бензиновый двигатель Maybach начинает терять обороты, машина замедляется и рискует заглохнуть. Водителю приходится выжимать сцепление, переключаться на низшую передачу, проходить поворот и затем снова разгоняться.
Получается парадокс: сложный механизм создан ради экономичного поворота, но в реальной обстановке часто используется как обычный тормозной механизм. Дорого, сложно, а результат не всегда лучше простой схемы.
Советский ответ: планетарный механизм ИС-2
Советские конструкторы столкнулись с той же проблемой. Тяжёлые КВ массой до 50 тонн испытывали серьёзные трудности с трансмиссией. Рычаги требовали от механика-водителя огромных усилий, а коробки передач и главные фрикционы страдали при маневрировании на слабом грунте.

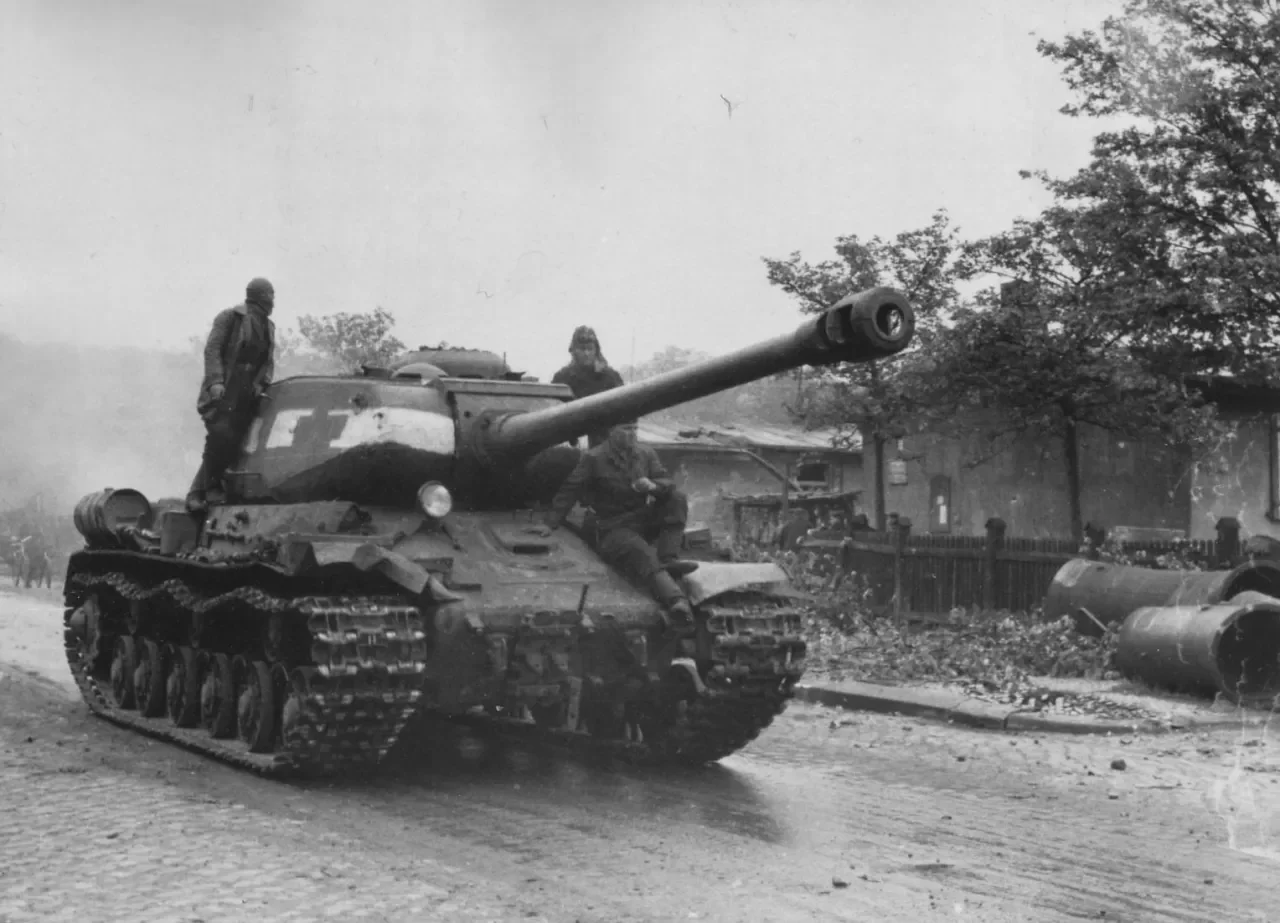

Для 46-тонного ИС-2 с 122-мм орудием требовался механизм, который позволил бы сохранить маневренность без чрезмерного усложнения конструкции.
Изучив трофейные немецкие машины и проведя испытания на глине, снегу и разбитых дорогах, советские специалисты отказались от прямого копирования немецкой системы. Вместо поиска идеального радиуса для каждой передачи они проанализировали, как танки реально маневрируют в бою.
Исследовались грунтовые дороги, лесные просеки, объезды препятствий, уход от артиллерийского огня и выходы на огневые позиции. Вывод оказался практичным: подавляющее большинство тактически необходимых поворотов тяжёлого танка выполнялось с радиусом не менее 8,5 метра.
Значит, не нужно создавать сложный механизм, одинаково эффективный во всех мыслимых ситуациях. Достаточно сделать его особенно хорошим там, где танк маневрирует чаще всего.

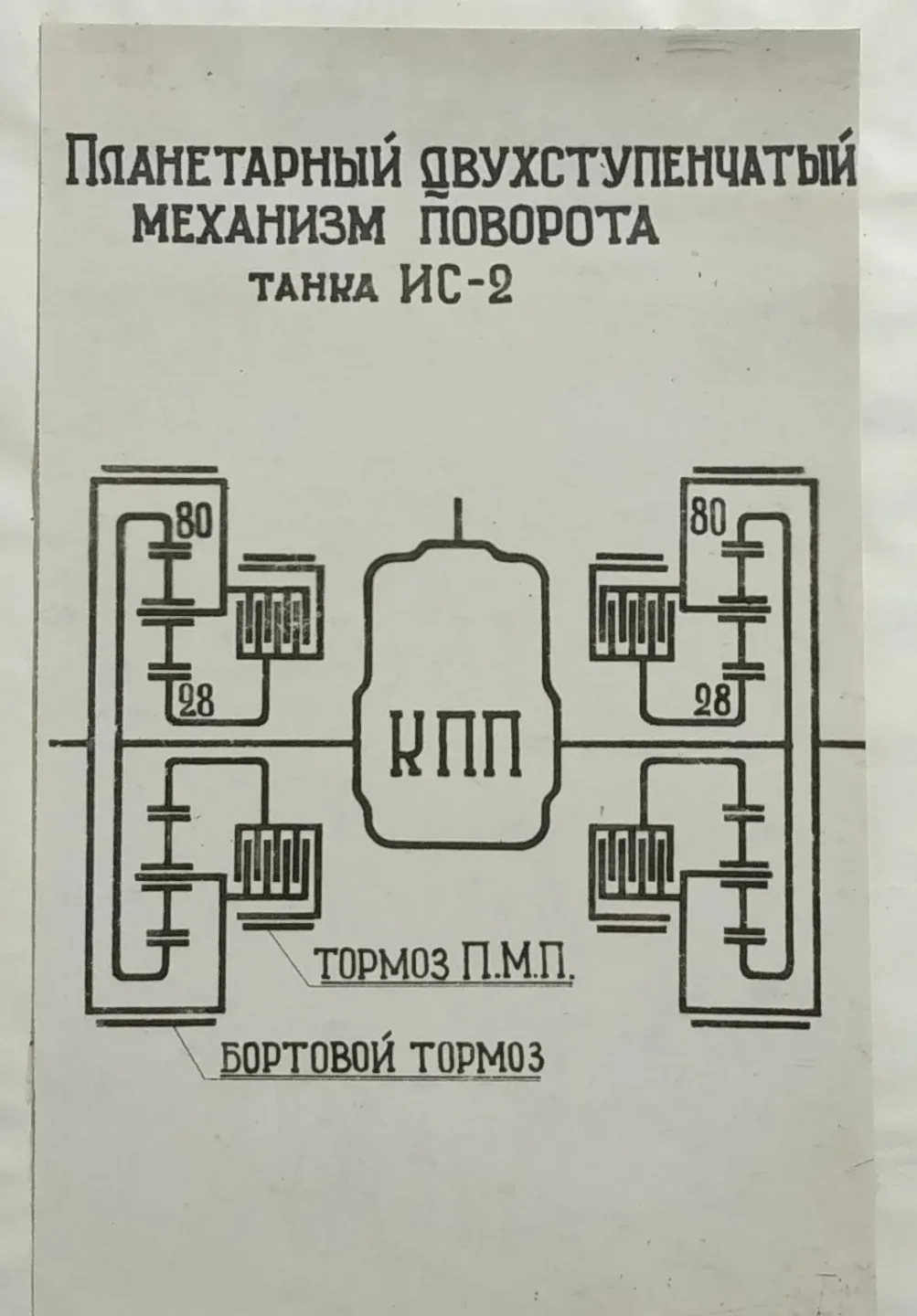

Так появился двухступенчатый планетарный механизм поворота, или ПМП, рассчитанный на универсальный радиус 8,5 метра.
Как работал ПМП
В каждом борту находился собственный планетарный ряд, включавший солнечную шестерню, коронную шестерню и водило с сателлитами. На прямом ходу планетарный механизм блокировался фрикционом и вращался как единое целое. Вся система передавала крутящий момент без дифференциальной «свободы».
Это давало важное преимущество: ИС-2 устойчиво двигался по прямой и не требовал от водителя постоянных мелких подруливаний. На длинном марше это означало меньшую усталость экипажа. Кажется мелочью? На самом деле через несколько часов движения по разбитой дороге такая мелочь превращается в серьёзный фактор боеспособности.
При обычном повороте механик-водитель переводил рычаг в первое положение. Блокировочный фрикцион отключался, солнечная шестерня затормаживалась, а планетарный ряд начинал работать как редуктор. Скорость внутренней гусеницы снижалась примерно в 1,42 раза, тогда как внешняя продолжала двигаться с прежней скоростью.
Танк входил в поворот радиусом около 8,5 метра, причём без обязательного переключения передачи и полной остановки потока мощности.
Если требовался разворот практически на месте, рычаг тянули до упора. Включалась вторая ступень, тормоз водила блокировал гусеницу, и танк мог резко изменить положение. Да, нагрузка при этом возрастала, но такой режим использовался лишь тогда, когда действительно был необходим — например, в лесу или на узкой городской улице.
Роль дизеля В-2-ИС 🔥

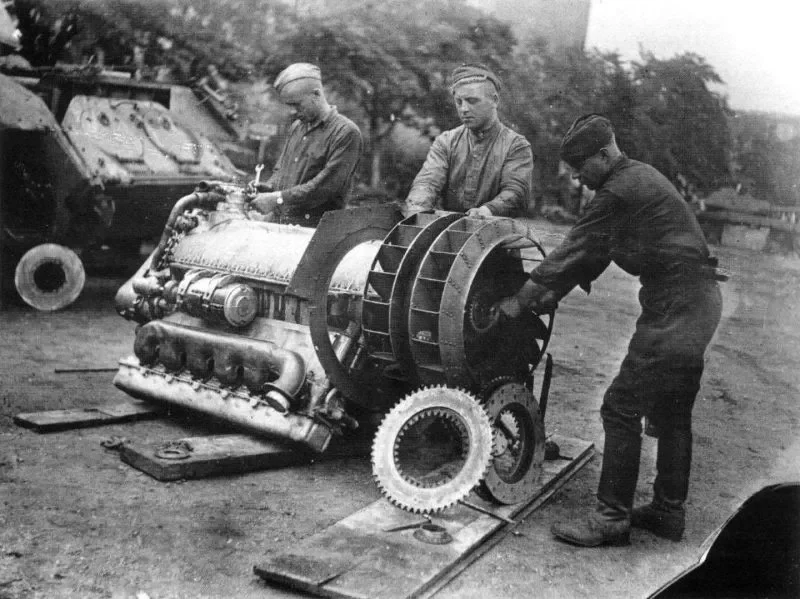

Сам по себе хороший механизм ещё не гарантирует успеха. Важно, чтобы двигатель мог выдержать возросшее сопротивление. ИС-2 получил дизель В-2-ИС мощностью 520 лошадиных сил.
У двигателя было два важных преимущества. Во-первых, дизель обладал подходящей характеристикой крутящего момента: при падении оборотов тяговое усилие не исчезало, а, наоборот, помогало преодолевать кратковременный рост нагрузки.
Во-вторых, топливный насос высокого давления оснащался всережимным регулятором с корректором подачи топлива. Когда танк входил в поворот, сопротивление грунта увеличивалось, обороты немного падали, а система автоматически добавляла топливо.
Двигатель получал дополнительный запас момента — примерно 15–25%. Механик-водитель мог не успеть ничего предпринять, а силовая установка уже сама реагировала на изменение нагрузки.
Именно поэтому связка ПМП плюс дизель В-2-ИС работала как единый механизм. Планетарная система уменьшала потери, а двигатель имел достаточно тяги, чтобы пережить рост сопротивления.
Что происходило на реальной дороге?
Допустим, «Пантера» движется по разбитой дороге на четвёртой передаче и подходит к повороту радиусом 12 метров. Расчётный радиус для этой передачи слишком велик. При попытке повернуть танк выходит из эффективной зоны, начинает использовать торможение, двигатель теряет обороты, а водителю приходится переключаться.
ИС-2 в похожей ситуации мог продолжать движение на той же передаче. Механик-водитель переводил рычаг в первое положение, внутренняя гусеница замедлялась, сопротивление возрастало, но дизель автоматически увеличивал подачу топлива. Танк проходил поворот без полной потери скорости.
Вот оно — главное преимущество. Не рекорд на идеально ровном полигоне, а способность не останавливаться там, где дорога неровная, грязная и непредсказуемая.
На шоссе немецкая схема могла демонстрировать великолепную экономичность. Но война — это не шоссе. Это мокрая глина, промёрзшие колеи, корни под траками, снег, воронки и внезапный поворот за разрушенным домом.
Надёжность важнее блеска инженерной идеи 🛠️
Сложная немецкая трансмиссия требовала высокой точности изготовления и грамотного обслуживания. Ошибка при выборе режима или резкий поворот на большой скорости могли вызвать ударные нагрузки, повреждение шестерён и обрыв валов.

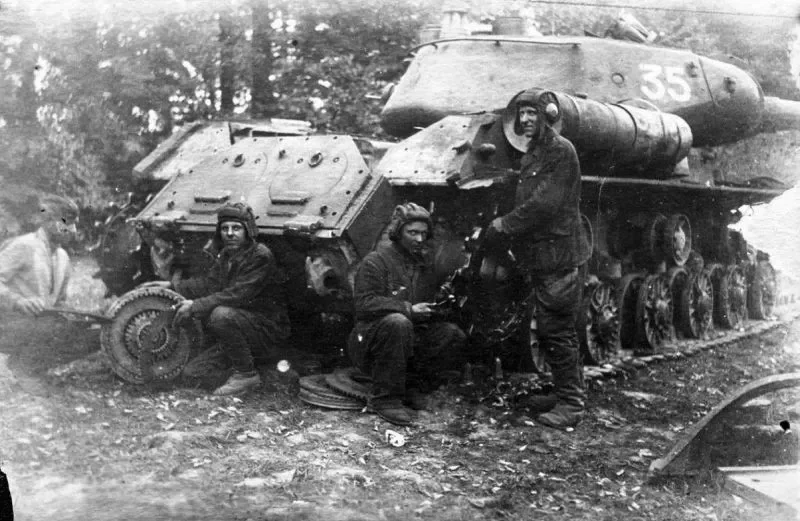

Ремонт «Пантеры» или «Тигра» в полевых условиях был крайне трудоёмким. Под огнём, в грязи и без специального оборудования заменить повреждённый узел практически невозмо жно. Иногда неисправный танк превращался в неподвижную огневую точку, а иногда экипажу приходилось его уничтожать.
ПМП ИС-2 был проще по конструкции и состоял из крупных, прочных деталей. Узлы размещались в кормовой части корпуса вместе с двигателем и коробкой передач. Откидные броневые листы обеспечивали доступ к агрегатам.
Это означало, что ремонтная бригада могла заменить повреждённый механизм с помощью тали и стандартного инструмента. Часы работы — и танк возвращался в строй. В условиях войны это иногда важнее, чем превосходство в нескольких процентах экономии мощности.
Итог: идеальная схема или правильная схема?
Немецкая школа стремилась к математически точному решению: каждому режиму — свой радиус, каждой передаче — своя оптимальная зона рекуперации. Советская школа исходила из статистики, опыта экипажей и реального поведения танка на грунте.
Обе концепции были технически серьёзными. Но они отвечали на р азные вопросы.
Немецкий подход спрашивал: как сделать поворот максимально эффективным в каждом расчётном режиме?
Советский подход спрашивал: какой поворот танку действительно понадобится чаще всего в бою?
Для Восточного фронта второй вопрос оказался важнее. ИС-2 не всегда демонстрировал абсолютный максимум эффективности на гладком покрытии, зато уверенно маневрировал в грязи, лесу и тесной застройке. Он меньше зависел от идеальных условий, проще управлялся и легче ремонтировался.
После войны именно эта философия получила широкое развитие. Планетарные механизмы поворота стали основой трансмиссий Т-54, Т-55, Т-10 и других советских танков. Конструкция совершенствовалась, появлялись дополнительные ступени, но главный принцип сохранялся: простота, живучесть и эффективность там, где танк реально воюет.
И вот неожиданный вывод: в технике побеждает не всегда самая сложная система. Иногда выигрывает та, которая лучше понимает грязь под гусеницами, усталость механика-водителя и необходимость продолжать движение, когда всё вокруг уже давно перестало быть идеальным.
