Штык-нож: боевое оружие или универсальный инструмент

В мае 2004 года на окраинах иракского города Аль-Амара произошёл эпизод, который военные историки позднее назвали последней классической штыковой атакой современности. Около двадцати британских пехотинцев, вооружённых автоматическими винтовками SA-80 с примкнутыми клинками L3A1, атаковали ошеломлённых боевиков. Британцы добились успеха и не потеряли ни одного человека.

Этот случай показал, что штык, считавшийся к началу XXI века безнадёжно устаревшим оружием, не исчез из оснащения ведущих армий. Более того, он постепенно изменился: его боевое назначение сохранилось, но всё большее значение приобрели функции полевого инструмента и средства выживания.

История штыка началась с багинета середины XVII века. Это была укороченная пика с деревянной рукоятью, которую вставляли непосредственно в ствол мушкета. При таком креплении стрелок уже не мог вести огонь. В XVIII–XIX веках ему на смену пришёл гранёный игольчатый штык, благодаря которому пехота получила возможность действовать как в огневом, так и в рукопашном бою. В XX столетии распространился штык-нож, в котором постепенно усиливалась инструментальная составляющая.

Название «байонет» связывают с французским городом Байонна. Согласно преданию, именно там местные охотники начали вставлять охотничьи ножи в стволы ружей, пытаясь защититься от преследовавшей их кавалерии.

За несколько столетий менялись форма клинка, материалы рукояти и способы крепления. Вместе с ними менялось само назначение изделия. На конструкцию влияли инженерные школы, тактические доктрины и военные традиции разных стран.

Ещё во время Крымской войны 1853–1856 годов штыковая атака оставалась одним из главных средств пехоты. К известным эпизодам этого периода относятся «Тонкая красная линия» шотландских горцев под Балаклавой и последующая атака русской пехоты на британские позиции. В обоих случаях исход столкновения во многом зависел от действий пехоты с примкнутыми штыками.

К началу Первой мировой войны ситуация изменилась. Плотность пулемётного огня сделала рукопашную атаку редким исключением. По данным британского медицинского корпуса, колотые штыковые ранения составляли менее одного процента всех боевых санитарных потерь.

Современная российская классификация, закреплённая профильным государственным стандартом, определяет штык как контактное клинковое колющее либо колюще-режущее оружие, устанавливаемое на дульную часть ствола ручного огнестрельного оружия. Выделяются игольчатые штыки, штык-ножи, штык-сошки, штык-тесаки, штык-шпаги и штык-ятаганы.

Сегодня основным типом считается штык-нож. Он сочетает возможность поражения живой силы с широким набором хозяйственных задач. Такой клинок может применяться для перекусывания проволоки, вскрытия цинковых коробок с патронами, приготовления пищи и устройства временного укрытия.

Разные оружейные школы по-разному определяли соотношение боевой и инструментальной функций. Наиболее характерные решения представлены в конструкциях Великобритании, США, Германии, Австрии, Франции, Китая и России.

Британский L3A1: цельная конструкция и сложные ножны

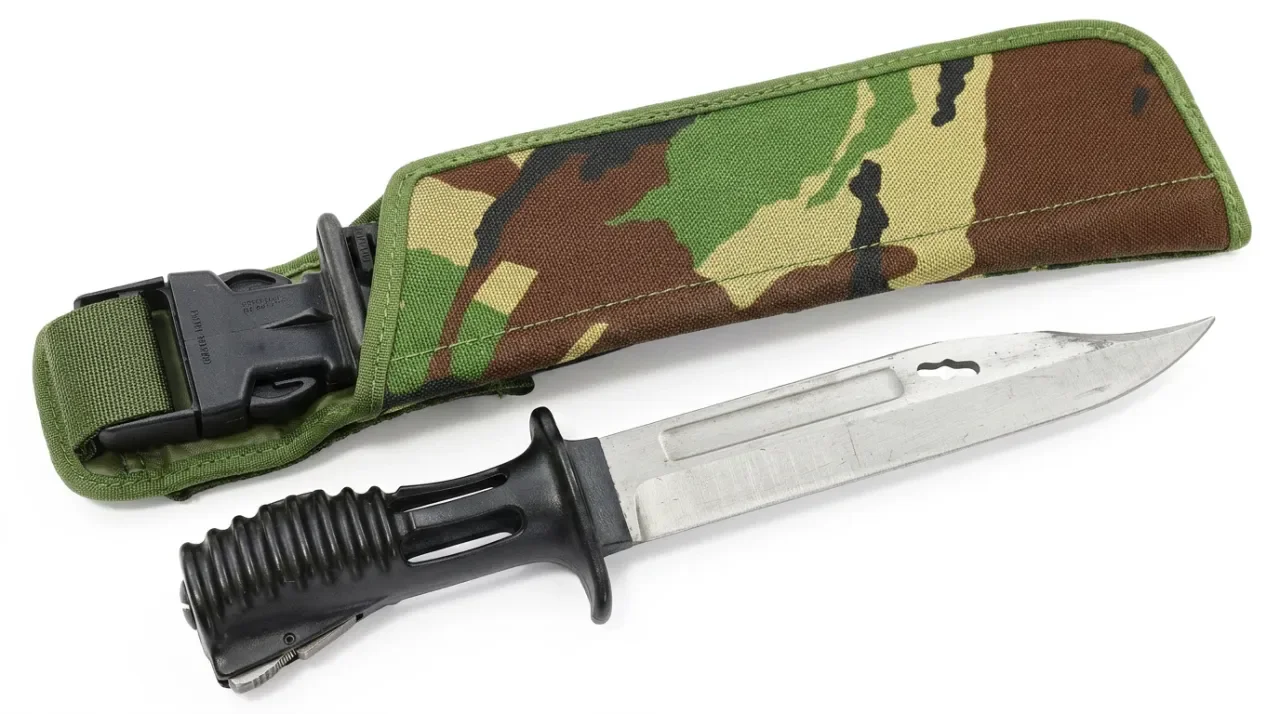

Британский штык-нож L3A1 был принят на вооружение в 1985 году одновременно с автоматической винтовкой SA-80. Его считают одним из наиболее необычных и спорных образцов в истории этого класса оружия.

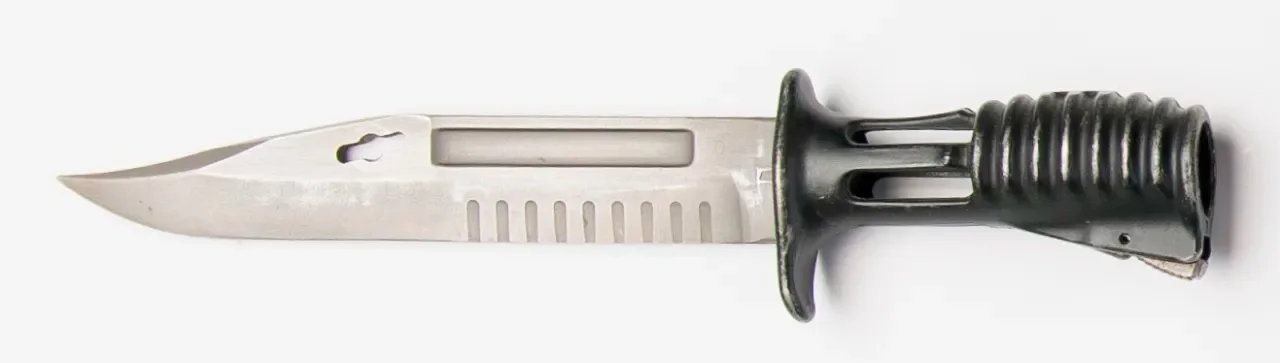

Главное конструктивное решение L3A1 заключается в отказе от привычного разделения клинка и рукояти. За исключением накладок, весь штык выполнен как единая цельнолитая стальная деталь. Подобная схема не получила аналогов в других армиях мира.

Особенности конструкции связаны со способом установки. L3A1 крепится не под стволом, как большинство штыков, а поверх массивного надульного устройства. Для этого на рукояти предусмотрены специальные пазы, которые совмещаются с прорезями пламегасителя.

Такое крепление уменьшает влияние примкнутого штыка на баллистику пули и позволяет стрелять с установленным клинком. Однако решение имеет и недостаток. При интенсивной стрельбе дульное пламя периодически нагревает стальную рукоять. Повторяющиеся циклы нагрева и охлаждения постепенно ухудшают структуру металла. Этот процесс известен как термоциклическая усталость.

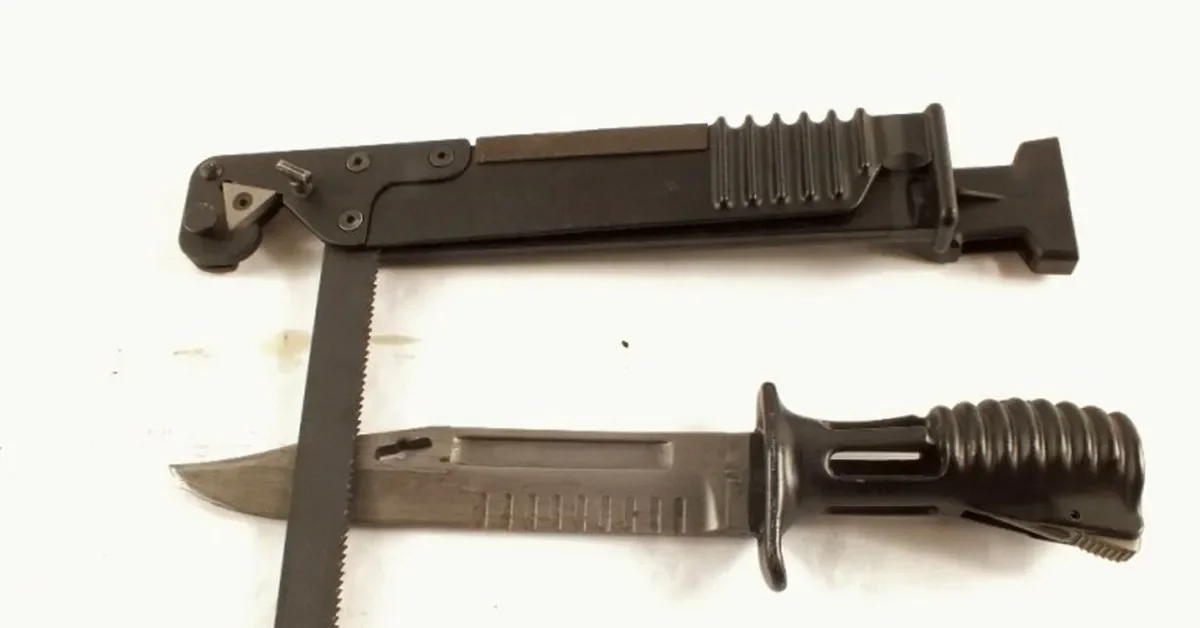

Основная инженерная особенность L3A1 связана не столько с самим ножом, сколько с ножнами. В них размещены кусачки для проволоки со сменной твердосплавной пластиной. Пластину можно заменить непосредственно в полевых условиях. Кроме того, ножны снабжены откидной пилой для дерева и листового металла, открывалкой для бутылок и небольшим точильным камнем для правки клинка.

В этой конструкции Великобритания одной из первых полностью реализовала принцип переноса дополнительных функций с клинка на ножны. Благодаря этому на лезвии не потребовалось делать отверстия и пазы, которые становятся концентраторами напряжений и могут снижать прочность при ударных нагрузках.

Американский M9: ремонтопригодность против лишнего веса

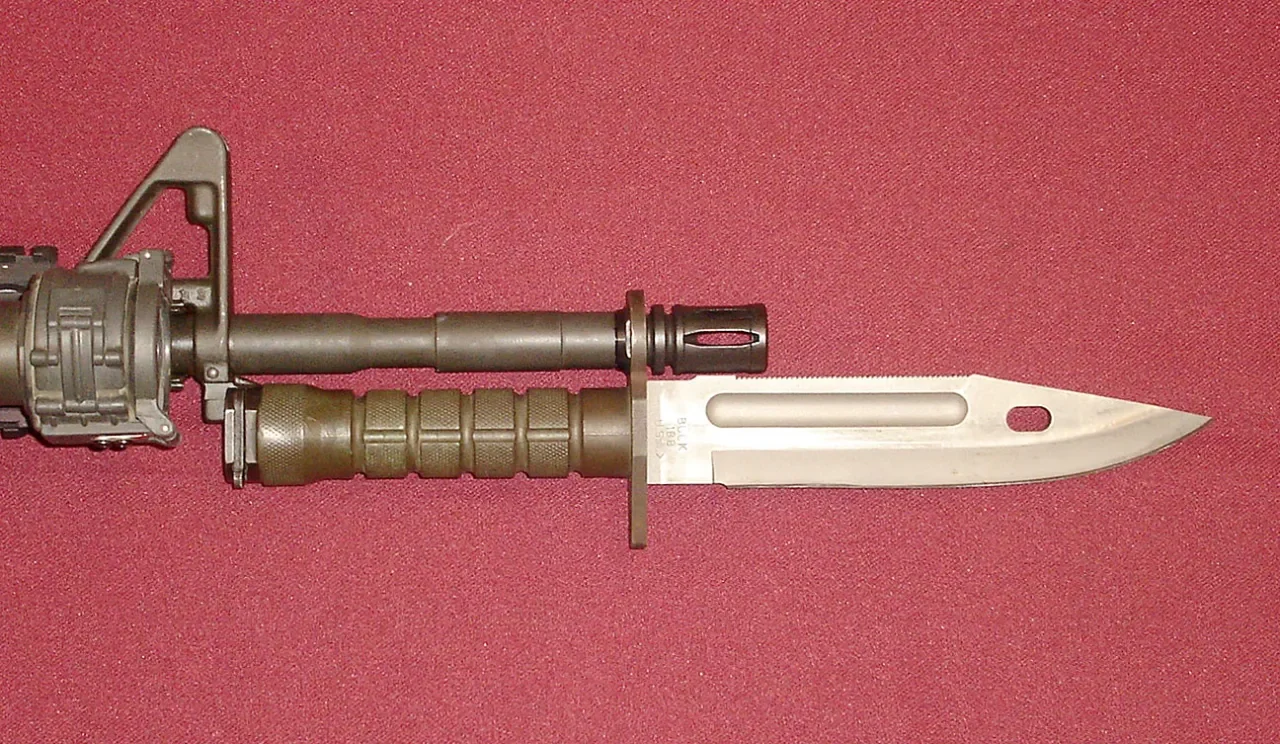

Американские конструкторы выбрали другой путь. В 1986 году армия США приняла на вооружение штык M9 Bayonet. Его разработал Чарльз «Микки» Финн, а первоначальное производство организовала компания Phrobis III при участии известной ножевой фирмы Buck Knives.

Первый контракт предусматривал изготовление 315 тысяч штыков. Этот объём хорошо показывает масштабы американской военной промышленности.

В отличие от цельнолитого британского L3A1, M9 создавался с расчётом на технологичность и ремонтопригодность. Штык можно полностью разобрать в полевых условиях без специального инструмента. Пластиковая рукоять из материала Dupont Zytel 8018 снимается, открывая доступ к хвостовику и позволяя заменить повреждённые детали.

Клинок M9 выполнен по схеме clip-point. Его длина составляет 180 мм, ширина — 37 мм, а толщина — 6 мм. По ширине это самый крупный клинок среди рассматриваемых аналогов. Для изготовления применялась модифицированная нержавеющая сталь AISI 425.

Такие размеры обеспечивают хорошую устойчивость к боковым нагрузкам. На обухе имеется насечка, благодаря которой штык можно использовать как импровизированную пилу по металлу. При совмещении клинка с металлическим наконечником ножен образуются кусачки.

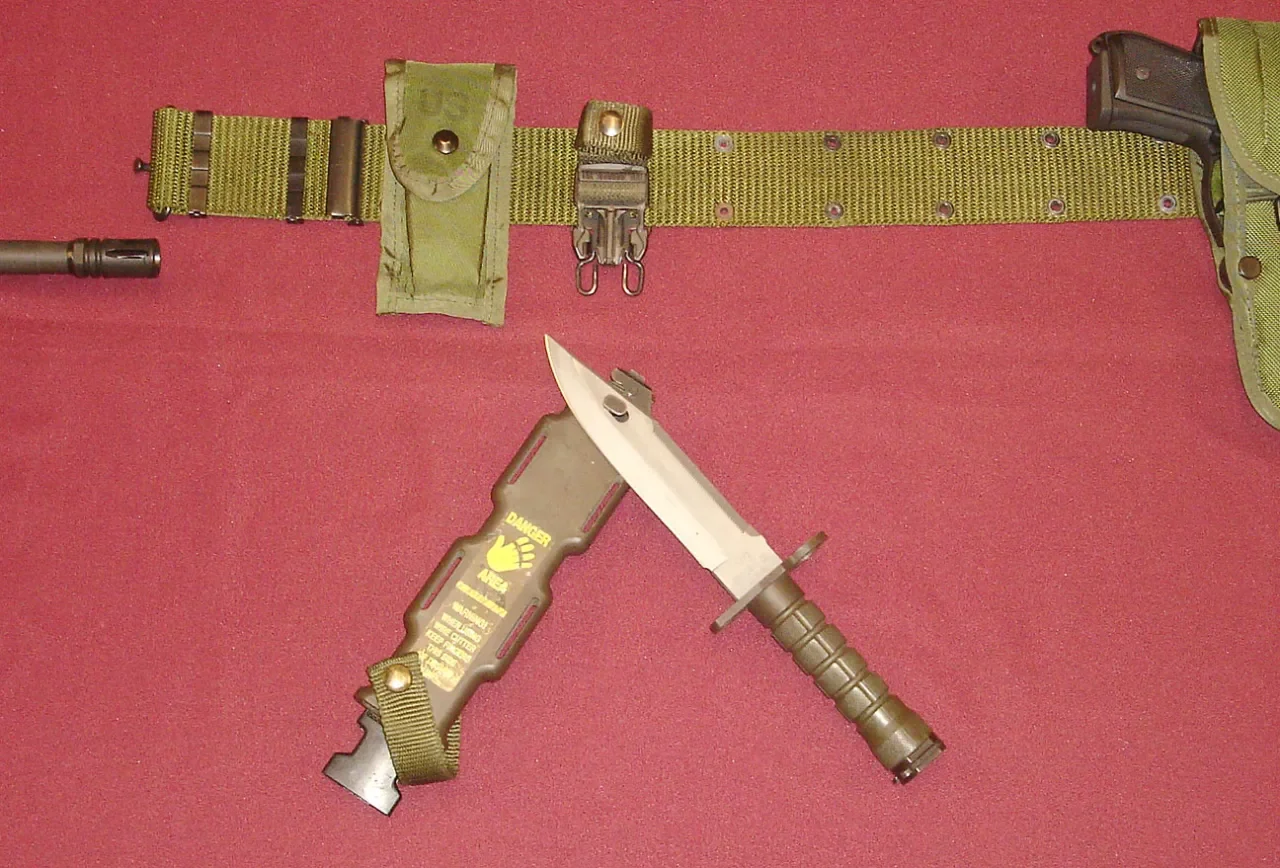

Ножны M9 изготовлены из пластика и дополнены металлическими элементами. Их подвес совместим с модульной системой MOLLE.

За универсальность пришлось заплатить массой. При общей длине 310 мм сам нож весит 0,38 кг, а комплект с ножнами — 0,53 кг. Это один из самых тяжёлых образцов в своей категории. Для пехотинца, который постоянно несёт оружие, бронезащиту, боеприпасы и другое снаряжение, дополнительные сотни граммов становятся существенной нагрузкой. Старая фронтовая формула гласит, что солдат выбирает оружие ногами, и по этому критерию M9 уступает более лёгким конкурентам.

Немецкий KCB-77: универсальная платформа для разных винтовок

Немецкая компания Eickhorn из Золингена внесла значительный вклад в развитие штык-ножей. Золинген известен производством клинкового оружия ещё со Средневековья.

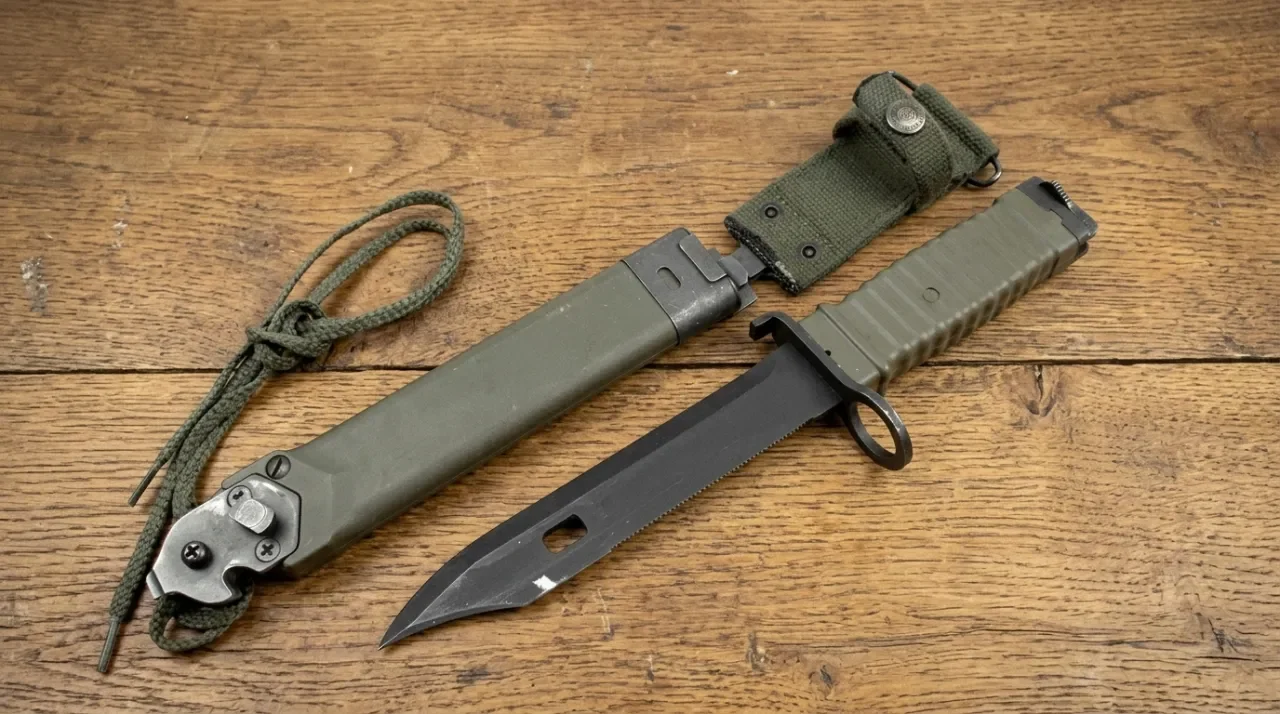

Семейства KCB-70 и KCB-77 появились в начале 1970-х годов. Изначально их проектировали для винтовки Stoner 63, но впоследствии конструкция получила широкое распространение.

Eickhorn использовала модульную схему. Основная часть ножа оставалась одинаковой, а приспособление к конкретной винтовке обеспечивалось заменой крепёжных компонентов — тыльника рукояти и подпальцевого упора.

На этой основе выпускались версии для M16, FN-FAL, G3, американского карабина M1, швейцарской винтовки SIG Stgw. 57, немецкой Mauser Kar 98k и советского автомата АКМ. Такая степень унификации не имела аналогов среди других производителей штык-ножей ни до, ни после появления KCB-70/77.

Клинок из углеродистой стали покрывался фосфатным составом. Геометрия соответствовала типу clip-point. Насечка на обухе предназначалась для пиления металла, а отверстие в клинке позволяло фиксировать его на штифте ножен при перекусывании проволоки.

У KCB-70 имелась ещё одна необычная деталь — скрытый отсек в тыльной части рукояти. В нём хранился миниатюрный инструмент для настройки прицельных приспособлений винтовки Stoner 63. Сегодня такое решение выглядит анахронично, но для своего времени оно соответствовало идее максимальной автономности бойца.

Рукоять KCB-70/77 имела электроизоляцию. Благодаря этому штык можно было применять для перекусывания проводов под напряжением до 20 000 вольт.

Недостаток конструкции был связан с её насыщенностью дополнительными элементами. Отверстия, пазы и насечки ослабляли клинок, становясь концентраторами напряжений. При больших боковых нагрузках они увеличивали вероятность разрушения.

Австрийский Glock Feldmesser 78: ставка на минимализм

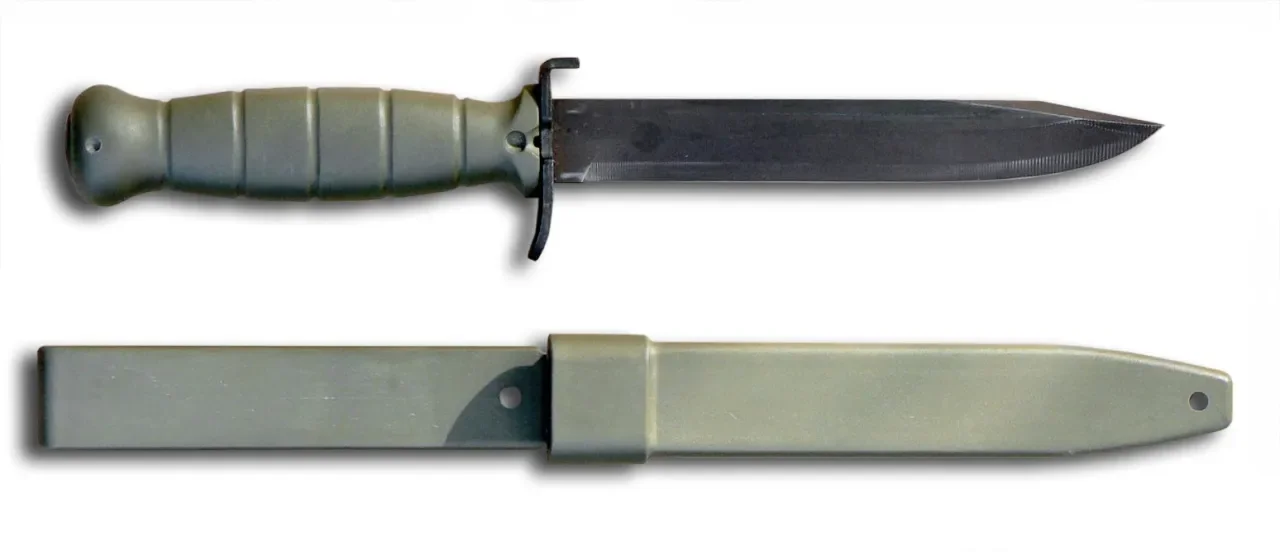

Австрийский Glock Feldmesser 78 занимает особое место в истории штык-ножей. Именно с этого изделия началось развитие оружейной компании Гастона Глока, которая позднее получила известность благодаря пистолетам.

В конце 1970-х годов австрийская армия объявила конкурс на полевой нож, который одновременно мог бы использоваться как штык для новой штурмовой винтовки Steyr AUG. Гастон Глок, ранее не работавший в оружейной отрасли, участвовал в конкурсе как специалист по полимерам и выиграл его.

Предложенная им конструкция включала клинок из пружинной стали с твёрдостью около 55 единиц по шкале Роквелла. Для защиты от коррозии применялось электрофоретическое покрытие. Рукоять изготавливалась из ударопрочного полимера.

Полная длина ножа составляла 290 мм, длина клинка — 165 мм, толщина — 5 мм. Масса равнялась всего 206 граммам.

Клинок имел форму clip-point и гладкий обух. В 1981 году появилась модификация FM81 с серрейторной заточкой обуха. Она предназначалась для сапёров и спасателей.

Главным преимуществом FM78 была малая масса. Он на 40 процентов легче американского M9 и почти вдвое легче британского L3A1 вместе с ножнами.

Лёгкость обеспечивалась предельно простой конструкцией. Ножны делались из того же полимера, что и рукоять, но не имели встроенных кусачек, пилы, отвёртки или других инструментов.

FM78 воплощал противоположный британскому подход. Штык-нож должен был резать, колоть и при необходимости устанавливаться на ствол. Для перекусывания проволоки и решения других хозяйственных задач предполагалось использовать отдельный многофункциональный инструмент.

Полученный при создании Feldmesser 78 опыт работы с полимерами и военными приёмочными комиссиями Гастон Глок позднее применил при разработке пистолета Glock 17. Через несколько лет это оружие стало одним из наиболее заметных нововведений в стрелковом деле.

Французский путь: от игольчатого штыка к Eickhorn SG 2000 WC-F

Французская школа долго не следовала общей тенденции к созданию многофункциональных штык-ножей. Штатный штык винтовки FAMAS F1, принятой на вооружение в 1978 году, представлял собой трубчатую игольчатую конструкцию.

Его рукоять имела форму трубки и надевалась на надульное устройство. На фоне американских, советских и британских штык-ножей с режущими и инструментальными функциями такое решение уже в момент появления выглядело устаревшим.

У французского штыка FAMAS F1 не было режущей кромки и каких-либо дополнительных инструментов. Он предназначался исключительно для нанесения колющих ударов.

Современный штык-нож французская армия получила только в 2017 году, после перехода на винтовку H&K 416F. Тогда на вооружение приняли Eickhorn SG 2000 WC-F.

Длительная задержка показывает, насколько различались взгляды военных ведомств на роль штык-ножа в экипировке пехотинца. В описании этого изделия приводятся следующие характеристики:

«Eickhorn SG 2000 WC-F используется клинок, имеющий геометрию типа «американский танто». По замыслу производителя, такое решение позволяет сохранить кончик при колющих ударах по твердым предметам. На ближайшей к рукояти трети режущей кромки нарезан «серрейтор», что дает возможность быстро перерезать волокнистые материалы, такие как веревки и канаты. Также на клинке присутствует паз для закрепления на ножнах. Рукоять данного штык-ножа изготавливается из армированного стекловолокном пластика. Она имеет веретенообразную форму, плющенную по краям, параллельно плоскости клинка, что облегчает оперирование изделием вслепую. В целях улучшения хвата рукоять также оснащена специальными наплывами для улучшения сцепления с ладонью пользователя... Единственной дополнительной функцией данного изделия является возможность использования в роли инструмента для перекусывания проволоки и проводов под напряжением. Реализация данной возможности осуществляется путем установки клинка на ножны с совмещением отверстия на ноже с соответствующим штифтом. При таком сценарии использования электроизоляция в процессе применения обеспечивается наличием деталей, чей материал не проводит электрический ток. Основными недостатками Eickhorn SG 2000 WC-F являются большой вес и сложная система фиксации ножа в ножнах, включающая в себя пружину, наличие которой увеличивает вероятность поломки узла».

Китайский QNL-95: баланс боевых и хозяйственных возможностей

Китайский штык-нож QNL-95 был принят на вооружение Народно-освободительной армии Китая в 1995 году. Он устанавливается на винтовки QBZ-95 и QBZ-03.

Его предшественник QNL-87 стал первым китайским штык-ножом современного типа. Он заменил игольчатые образцы, унаследованные НОАК от советской оружейной школы.

Клинок QNL-95 изготовлен из нержавеющей стали AISI 420 и имеет форму clip-point. В нём выполнен дол, а также отверстие для соединения со штифтом на ножнах. Насечка на обухе предназначена для работы с листовым металлом.

Рукоять сделана из нейлона STB 801. Она имеет цилиндрическую форму и четыре широких наплыва. Ножны изготовлены из того же нейлона. В их конструкции предусмотрены металлический наконечник со штифтом и вырез для перекусывания проволоки.

По заявлению производителя, QNL-95 способен перекусывать стальную проволоку диаметром до 6 мм включительно. Это высокий показатель, сопоставимый с возможностями лучших западных образцов.

Основным недостатком стала сталь AISI 420 с относительно невысоким содержанием углерода. Она хорошо сопротивляется коррозии, но быстрее теряет остроту. Такое решение было сознательным: приоритет отдали защите от ржавчины во влажном тропическом и субтропическом климате значительной части Китая, а также на потенциальных театрах военных действий в Юго-Восточной Азии.

Советские и российские штык-ножи для автомата Калашникова

Отечественная линия штык-ножей развивалась вместе с автоматом Калашникова. В ней отразились особенности российской и западной военных традиций, особенно различия в оценке боевой функции холодного оружия.

Первым представителем этой серии стал штык-нож 6Х2, принятый на вооружение в 1955 году одновременно с облегчённым автоматом АК. Это было утилитарное изделие, рассчитанное преимущественно на применение в бою.

Конструктивно первый советский штык-нож был близок к упрощённому немецкому штыку для винтовки Mauser 98k. Такое сходство объясняется влиянием трофейного опыта и изучением немецких образцов в первые послевоенные десятилетия.

В 1960 году появился 6Х3. В его клинке уже имелось отверстие для перекусывания проволоки в сочетании с ножнами. Штык-нож 6Х4, принятый на вооружение в 1964 году, закрепил и развил эту функцию.

Следующим важным этапом стал 6Х5, принятый в 1988 году. Его клинок имел кинжальный профиль и асимметричную двустороннюю заточку, что для штык-ножей того периода было редкостью.

Твёрдость клинка не отличалась полной стабильностью по всей поверхности из-за технологических ограничений при термообработке стали 8ХФ, однако в целом обеспечивала приемлемые характеристики.

Рукоять из стеклонаполненного полиамида ПА6С-211ДС имела три поперечных наплыва, обеспечивавших надёжное удержание. Ножны имели стальную основу и были покрыты полиамидом почти по всей длине, за исключением наконечника. По прочности их можно было отнести к лучшим среди аналогичных конструкций.

Материал ножен 6Х5 стал прямым ответом на проблему хрупкости пластиковых ножен западных штык-ножей при низких температурах. Эта проблема была хорошо известна по опыту эксплуатации трофейных американских M7 времён войны во Вьетнаме.

Благодаря огромному распространению автомата Калашникова 6Х5 стал самым массовым штык-ножом в мировой истории. Его боевые качества получили официальное признание и были закреплены на уровне государственного стандарта. Штык-нож 6Х5 с заводской заточкой применяется как эталонное средство для проверки высшего класса защитной структуры бронеодежды.

При этом у него сохранился серьёзный конструктивный недостаток, общий с KCB-77. Прямоугольное отверстие в клинке, необходимое для работы кусачек, образует концентратор напряжений. При экстремальной нагрузке разрушение могло произойти именно в этой зоне.

6Х9-1: развитие отечественной концепции

Опыт эксплуатации предыдущих моделей учли при создании штык-ножа 6Х9-1, входящего в комплект боевой экипировки «Ратник». На сегодняшний день он считается наиболее совершенным представителем отечественной школы.

Техническое задание на изделие было жёстким. Штык-нож должен был пробивать штатный армейский бронежилет 6Б23 при энергии удара 40 джоулей и проникать на глубину не менее 20 мм. Подобного требования нет в спецификациях на зарубежные штык-ножи.

Энергия в 40 джоулей сопоставима с ударом небольшой кувалды. Поэтому способность клинка выдерживать такую нагрузку без разрушения предполагает значительный запас прочности.

Для 6Х9-1 разработали клинок типа clip-point с долами по всей длине плоской части. Его изготовили из высокохромистой нержавеющей стали 95Х18 с твёрдостью 54–58 единиц по Роквеллу. Это наиболее высокий показатель среди рассмотренных моделей.

Для сравнения, твёрдость стали AISI 420 китайского QNL-95 составляет около 50–52 HRC. У стали AISI 425 американского M9 этот показатель равен примерно 52–54 HRC, а у фирменной стали Eickhorn — 51–53 HRC.

Разница в несколько единиц по шкале Роквелла может казаться небольшой, но в металловедении каждый дополнительный пункт требует сложной настройки термообработки. Российским специалистам удалось совместить высокую твёрдость с хорошей коррозионной стойкостью. Последняя обеспечивается высоким содержанием хрома — 18 процентов — в стали 95Х18.

Рукоять выполнена из маслобензостойкого термоэластопласта «Эластрон». Насечки улучшают удержание, а ударный выступ на тыльнике можно применять для разбивания стекла и нанесения ударов в ближнем бою.

Наиболее важное отличие 6Х9-1 скрыто в ножнах. Встроенные кусачки представляют собой самостоятельный инструмент и не требуют участия клинка. Проволока перекусывается специальными губками на ножнах, тогда как лезвие остаётся незадействованным и не подвергается риску повреждения.

Такое решение потребовало сложной разработки и увеличило массу ножен, зато позволило отказаться от отверстия в клинке. Тем самым был устранён главный концентратор напряжений, присутствовавший у 6Х5, KCB-77 и M9.

На внутренней стороне ножен размещена алмазная пластина для правки и заточки. Подвес совместим с обычными ременными креплениями и модульной системой MOLLE.

Общая длина штык-ножа составляет 281 мм, длина клинка — 162 мм, толщина — 5 мм. Масса самого ножа равна 0,27 кг, а комплекта с ножнами — 0,7 кг.

По совокупности характеристик 6Х9-1 представляет собой не столько компромисс между боевым оружием и хозяйственным инструментом, сколько боевой нож, способный при необходимости выполнять роль штыка. Это отличается от многих западных подходов, где универсальность и инструментальные функции часто выдвигались на первый план. В российской концепции первостепенное значение сохраняет способность холодного оружия поражать живую силу противника.

Какой штык-нож можно считать лучшим

Однозначно определить лучший образец невозможно. Итоговая оценка зависит от тактики, климата, требований к снабжению и производственной культуры конкретной армии.

Если главным критерием считать количество инструментальных функций, наиболее сильной выглядит британская система L3A1. В её ножнах объединены пила, точильный камень и кусачки со сменными твердосплавными элементами. Однако такой набор сопровождается спорной эргономикой цельнолитой стальной конструкции и ускоренной деградацией металла при интенсивной стрельбе.

Когда приоритетом являются ремонтопригодность и удобство массового производства, преимущество получает американский M9. Его можно полностью разобрать в полевых условиях. Недостатками остаются значительная масса и габариты, которые особенно заметны при длительных пеших переходах.

По унификации и способности адаптироваться к разным видам стрелкового оружия лидирует немецкий KCB-77. Его модульная система креплений позволила использовать одну базовую конструкцию с M16, FN-FAL, G3, M1, SIG Stgw. 57, Mauser Kar 98k и АКМ. При этом клинок с большим количеством отверстий, пазов и насечек уязвим при предельных боковых нагрузках.

Если важнее всего минимальный вес и простота, наиболее убедителен австрийский Glock FM78. Масса 206 граммов делает его удобным для бойца, который носит полную выкладку и много перемещается пешком. Обратная сторона минимализма — отсутствие кусачек, пилы, отвёртки и других инструментов. Для таких задач приходится брать отдельный многофункциональный комплект.

Китайский QNL-95 предлагает компромисс между боевой и хозяйственной ролью. Он способен перекусывать стальную проволоку диаметром до 6 мм, но сталь AISI 420 сравнительно быстро теряет остроту. Это плата за повышенную коррозионную стойкость, важную для влажного климата Китая и Юго-Восточной Азии.

Если оценивать штык как холодное оружие, способное поражать защищённого бронежилетом противника и одновременно использоваться для повседневных задач, наиболее сбалансированным выглядит российский 6Х9-1.

В нём инструментальная часть вынесена на ножны, поэтому клинок лишён опасного отверстия-концентратора напряжений. Материал и термообработка обеспечивают высокую прочность: сталь 95Х18 имеет твёрдость до 58 HRC и сохраняет хорошую коррозионную стойкость. При этом боевая функция не принесена в жертву универсальности, а остаётся главным назначением изделия.
