«Шершень»: украинский ЗРК на базе авиационных ракет
15 сентября 2026 г. в 11:51👁️ 1💬 0
Изображение: https://topwar.ru/uploads/posts/2026-09/406d52784d_shershen-3.webp
Общая схема ЗРК «Шершень» на позиции
Новый комплекс для старых ракет: украинский ЗРК «Шершень»
Украина одновременно пытается восстановить систему противовоздушной обороны и создать собственные зенитные комплексы. Один из таких проектов получил название «Шершень». Его представили на международной военно-технической выставке MSPO-2026 в польском Кельце. Разработчики утверждают, что система сможет поражать широкий спектр воздушных целей, характерных для нынешних боевых действий.
Проект находится на этапе опытно-конструкторских работ. Конструкторская документация уже подготовлена, изготовлены два опытных образца, которые проходят полигонные испытания. Второй экземпляр рассматривается как базовый для будущего серийного производства. Испытательная программа пока не завершена, но общая архитектура комплекса и его основные технические решения уже определены.
Показ на выставке MSPO-2026
Международная выставка MSPO-2026 проходила в Кельце с 8 по 11 сентября. Украинские организации и предприятия традиционно участвовали в этом мероприятии, сделав основной акцент на разработках в области противовоздушной обороны.
Несколько компаний, действовавших под эгидой Национальной ассоциации оборонной промышленности, представили комплекс «Шершень». В Польшу привезли пусковую установку, входящую в состав системы, макеты других элементов и образцы перспективных изделий, включая ракеты нового типа. На выставке также раскрыли основные заявленные характеристики, состав комплекса и планы по его дальнейшему развитию.
Параллельно украинская компания «Радионикс» ведёт разработку новой ракеты «земля — воздух» Р-120К. Работы пока находятся на ранней стадии: создаются двигатель и отдельные компоненты изделия. Предприятие уже демонстрирует макеты ракеты, однако сроки завершения разработки не объявлены.
«Шершень» должен использовать не только специально создаваемую Р-120К. Конструкторы заявили о совместимости с несколькими уже существующими авиационными боеприпасами. Применение готовых ракет должно упростить снабжение и потенциально ускорить принятие комплекса на вооружение.
Состав и размещение комплекса
«Шершень» предназначен для организации противовоздушной обороны районов. По заявленной классификации это комплекс малой или средней дальности. Его элементы могут устанавливаться на самоходных шасси либо размещаться на стационарных платформах. Основным режимом работы считается длительное дежурство на подготовленной позиции.
В состав системы входят:
командный пункт «Перун»;
радиолокатор обнаружения и поиска «Афина»;
пусковые установки «Борей»;
ракеты различных типов;
транспортные и вспомогательные машины.
Командный пункт «Перун» выполнен в виде контейнера с аппаратурой управления и рабочими местами расчёта, установленного на грузовом шасси. Он получает информацию от радиолокатора, распределяет задачи и управляет пусковыми установками. Согласно представленным материалам, один «Перун» способен взаимодейств овать с четырьмя установками «Борей».
Радиолокатор «Афина» также смонтирован в контейнере на грузовом шасси. Антенна размещается под полусферическим радиопрозрачным кожухом. Заявленная дальность обнаружения воздушных целей составляет до 85 км.
При этом опубликованные материалы указывают, что «Афина» выполняет именно функцию обнаружения и не имеет отдельного канала подсветки цели для наведения ракет. Это существенно влияет на перечень доступных боеприпасов. Ракеты Р-27 с полуактивной радиолокационной головкой самонаведения требуют постоянной подсветки цели от внешнего источника. В представленном составе «Шершня» такой источник не обозначен, поэтому его наличие пока нельзя считать подтверждённым.
Без отдельного средства подсветки ракеты Р-27Р и Р-27ЭР фактически не могут применяться по назначению. В таком случае из семейства Р-27 для комплекса остаётся в первую очередь инфракрасная версия Р-27Т.
«Борей» представляет собой поворотную пусковую установку на платформе с опорами-домкратами. На качающейся части размещён пакет из четырёх направляющих решётчатого типа. Ячейки оснащаются держателями, рассчитанными на ракеты разных размеров. Во время MSPO-2026 установка демонстрировалась с двумя ракетами Р-27 и двумя перспективными Р-120К.
Изображение: https://topwar.ru/uploads/posts/2026-09/c419f8fc9c_shershen-2.webp

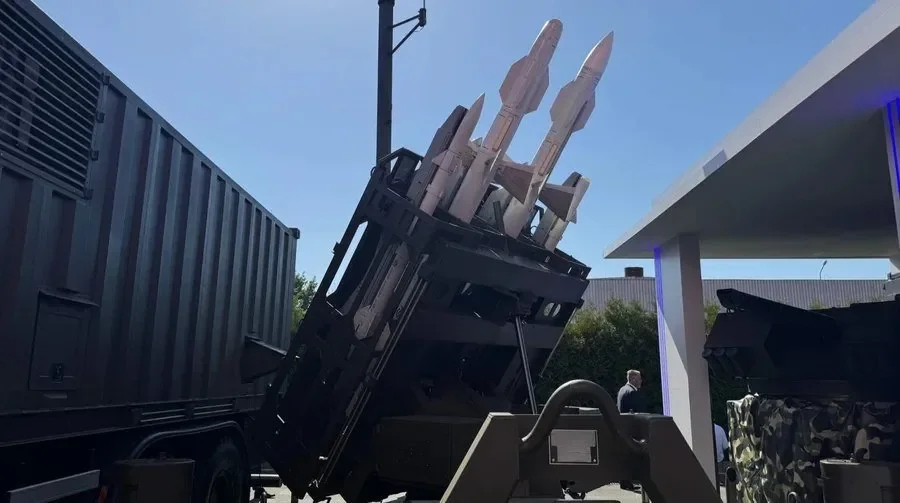

Пусковая установка «Борей». В центральной части размещены более крупные ракеты Р-27, по бокам находятся перспективные Р-120К
Предполагаемый арсенал
Разработчики заявили о совместимости «Шершня» с пятью существующими ракетами. Кроме того, рассматривается шестой вариант, а специально для комплекса создаётся Р-120К.
Все заявленные дальности ниже относятся к воздушному старту с самолёта-носителя. При запуске с земли показатели значительно сокращаются. Самолёт перед пуском уже находится на высоте и обладает значительной скоростью, поэтому ракета получает дополнительный энергетический запас. Наземная установка стартует против цели с нулевой высоты и не располагает такой начальной энергией.
Для комплексов, использующих авиационные ракеты с наземных направляющих, фактическая дальность перехвата обычно составляет не более 40–60 процентов от паспортной дальности при воздушном пуске. По низколетящим целям показатель может быть ещё меньше.
Р-27
Р-27 — авиационная ракета средней дальности, выпускавшаяся в вариантах с инфракрасной и радиолокационной головками самонаведения. Для базовой Р-27Р открытые источники указывают дальность порядка 50–80 км. Удлинённые варианты Р-27ЭР и Р-27ЭТ могут поражать цели на расстоянии до 110 км при воздушном применении.
В конфигурации «Шершня», судя по опубликованным данным, реально применимой считается инфракрасная Р-27Т. Её возможности при наземном старте будут заметно отличаться от характеристик воздушного запуска. Особенно это касается поражения высотных и низколетящих целей.
Р-73
Р-73 относится к ракетам малой дальности и оснащается инфракрасной головкой самонаведения. У варианта РМД-2 дальность в переднюю полусферу достигает 40 км при воздушном запуске. У ранних модификаций, а также при наземном старте, этот показатель существенно ниже.
AIM-132 ASRAAM
Британская AIM-132 ASRAAM — ракета малой дальности с инфракрасной системой наведения. Официальные характеристики засекречены. Согласно открытым оценкам, её практическая дальность при воздушном пуске составляет примерно 18–25 км, а в наиболее благоприятных условиях может достигать 25 км и более.
Минимальная дальность применения, связанная с мёртвой зоной, оценивается примерно в 300 м. При запуске с земли дальность ASRAAM, по оценкам, не превышает 10–15 км.
AIM-9 Sidewinder
AIM-9 Sidewinder — семейство ракет с инфракрасным наведением, различные модификации которого поставлялись Украине. Открытые данные указывают, что дальность AIM-9M составляет до 16 км.
Для AIM-9X приводятся оценки от 20 до 35 км. Разброс объясняется тем, что официальные характеристики засекречены, а итоговые показатели зависят от условий запуска, высоты, скорости носителя и параметров цели.
Р-60М
Р-60М — советская ракета малой дальности с инфракрасной головкой самонаведения. При воздушном запуске в переднюю полусферу она способна поражать цели на расстоянии до 10 км. На малой высоте дальность уменьшается примерно до 2,5 км. При наземном пуске она находится в том же диапазоне либо оказывается ещё ниже.
Р-120К
Р-120К — новая ракета украинского производства, создаваемая специально для «Шершня». Макет изделия имеет цилиндрический корпус, треугольные рули в носовой части и трапециевидный стабилизатор в хвосте.
По длине Р-120К заметно уступает Р-27, длина которой в зависимости от модификации составляет 3,8–4,5 м. Тип головки самонаведения и заявленная дальность пуска Р-120К пока не раскрыты.
Оценка дальности в 15–20 км при инфракрасном наведении основана на сравнении с ракетами аналогичного класса. Технические расчёты, подтверждающие такие значения, в открытом доступе не публиковались.
Продолжение уже существующего подхода
«Шершень» не является первым украинским зенитным комплексом, созданным на основе адаптированных авиационных ракет. Такой подход применялся и в других странах.
Британский Gravehawk использует Р-73 на наземной пусковой установке и уже применяется украинскими силами.
Программа FrankenSAM включает как минимум два направления. Первое связано с интеграцией ракет RIM-7 Sea Sparrow с пусковыми платформами комплекса «Бук». Эта исходная программа уже подтверждена применением в боевых условиях. Второе направление относится к отдельным проектам по установке ракет семейства Р-27 на наземные платформы. Такие разработки также часто называют FrankenSAM.
Существуют и изначально наземные системы, использующие авиационные ракеты в специально адаптированном варианте. Примером служит норвежско-американский NASAMS, вооружённый ракетами семейства AIM-120, подготовленными для пуска с наземных установок.
На этом фоне «Шершень» выглядит продолжением уже опробованной концепции. Его особенностью должна стать более широкая номенклатура совместимых ракет, дополненная собственной Р-120К.
Изображение: https://topwar.ru/uploads/posts/2026-09/17a9212f07_shershen-1.webp

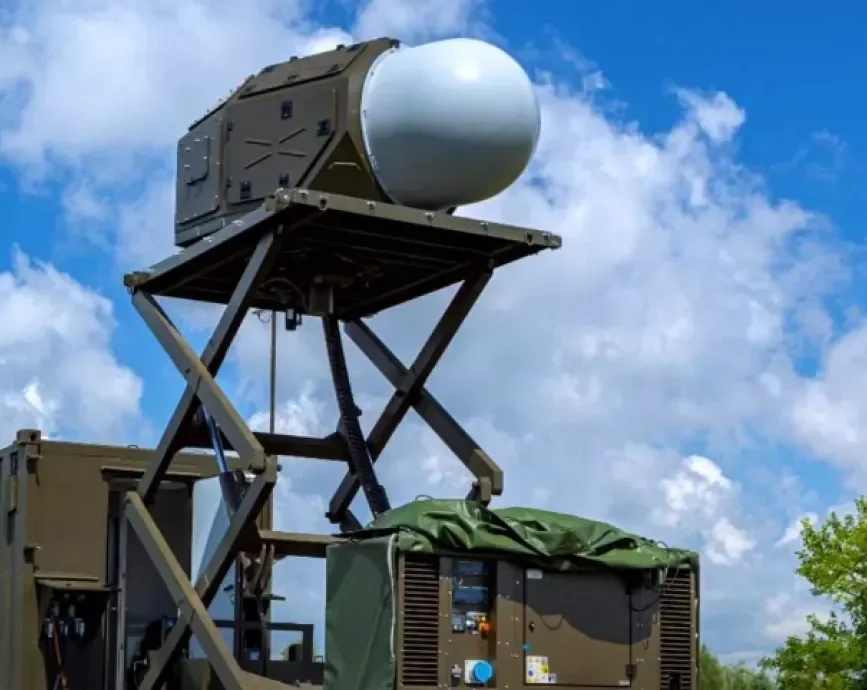

Опытная радиолокационная станция «Афина»
Преимущества унификации и технические ограничения
Основной принцип «Шершня» — максимально использовать уже существующие компоненты. Это должно уменьшить сроки и стоимость производства, упростить снабжение и облегчить освоение комплекса. Подобный подход уже применялся в системах FrankenSAM и Gravehawk, которые подтвердили практическую реализуемость такой идеи.
Однако адаптация авиационных ракет для наземного применения сопровождается серьёзными ограничениями. Главная проблема заключается не только в сокращении дальности из-за старта с земли. Ракеты, созданные для воздушного боя, проектировались под совершенно иные условия, чем перехват низколетящего беспилотника или крылатой ракеты с неподвижной наземной позиции.
У земли ракета не располагает энергетическим запасом, который получает при сбросе с самолёта. Поэтому реализовать паспортную дальность обычно невозможно. Кроме того, инфракрасная головка самонаведения при запуске снизу может захватить не воздушную цель, а тепловой контраст земной поверхности.
Такая проблема в принципе решаема. Для этого можно изменить алгоритмы захвата цели либо использовать внешнее целеуказание, которое позволит избежать захвата фоновой поверхности. Но открытых данных о том, реализованы ли подобные решения в комплексе «Шершень», пока нет.
Уязвимости на позиции
Тактические риски комплекса не ограничиваются его относительной неподвижностью. Работающий радиолокатор «Афина» будет демаскировать позицию. Противник сможет обнаружить излучение и нанести удар управляемой авиабомбой или ракетой ещё до того, как воздушная цель войдёт в зону поражения зенитной системы.
Средства радиоэлектронной борьбы могут нарушить канал управления пусковой установкой. Открытая платформа «Борей» остаётся уязвимой для FPV-дронов. Четыре направляющие обеспечивают небольшой боекомплект, а перезарядка установки непосредственно под огнём противника будет сложной и опасной задачей.
В опубликованной конфигурации также не обозначены тепловизионный канал и радиолокационное наведение ракет. Поэтому пока неясно, насколько эффективно комплекс сможет работать ночью и в сложных метеорологических условиях.
Дополнительную угрозу представляют производственные предприятия и склады ракет. Их поражение способно нарушить выпуск боеприпасов и фактически остановить развитие всей программы.
Перспективы проекта
Насколько полно разработчики учли перечисленные ограничения, должны показать дальнейшие испытания. На текущем этапе «Шершень» выглядит логичным развитием концепции наземного применения авиационных ракет. Комплекс сочетает готовые боеприпасы с перспективной Р-120К и расширяет перечень возможных средств поражения.
Но выставочная пусковая ус тановка и серийная система — не одно и то же. Реальную эффективность определят не заявленные характеристики и макеты, а готовый комплекс в полевых условиях. Пока неизвестно, завершатся ли испытания созданием серийного образца и сможет ли «Шершень» дойти до полноценного практического применения.
