Тайный отчет 1942 года: какие секреты скрывает броня танка КВ? 🔍🛡️
Таинственное исследование брони танка КВ из 1942 года
Задум о новой броне
История танков и их брони всегда была окружена завесой тайны и внимания исследователей. В 1942 году советские инженеры направили свои силы на изучение новых стальных сплавов для башен легендарного танка КВ. Главной целью экспериментов было снижение содержания дефицитных легирующих элементов — никеля и молибдена. Ныне известная нам сталь марки 6674, используемая для литых башен КВ, должна была быть улучшена.
На данный момент сталь марки 6674 характеризуется определенными химическими свойствами:
Альтернативная сталь
Для эксперимента была выбрана новая марка стали — ФД 6648, обладающая следующими характеристиками:
Исследования продемонстрировали, что сталь марки 6643 содержит на 35% меньше никеля и на 30% молибдена по сравнению со сталью 6674. Это было значительное снижение, которое могло бы повлиять на стоимость и доступность новых танковых башен.
Исходные испытания
Было решено залить одну башню из новой марки стали и проверить ее в боевых условиях. Башня с номером 194 и плавкой 61711 имела толщину стенки 110 мм. В интересах эксперимента также была протестирована новая технология формовки.
Формовка и заливка

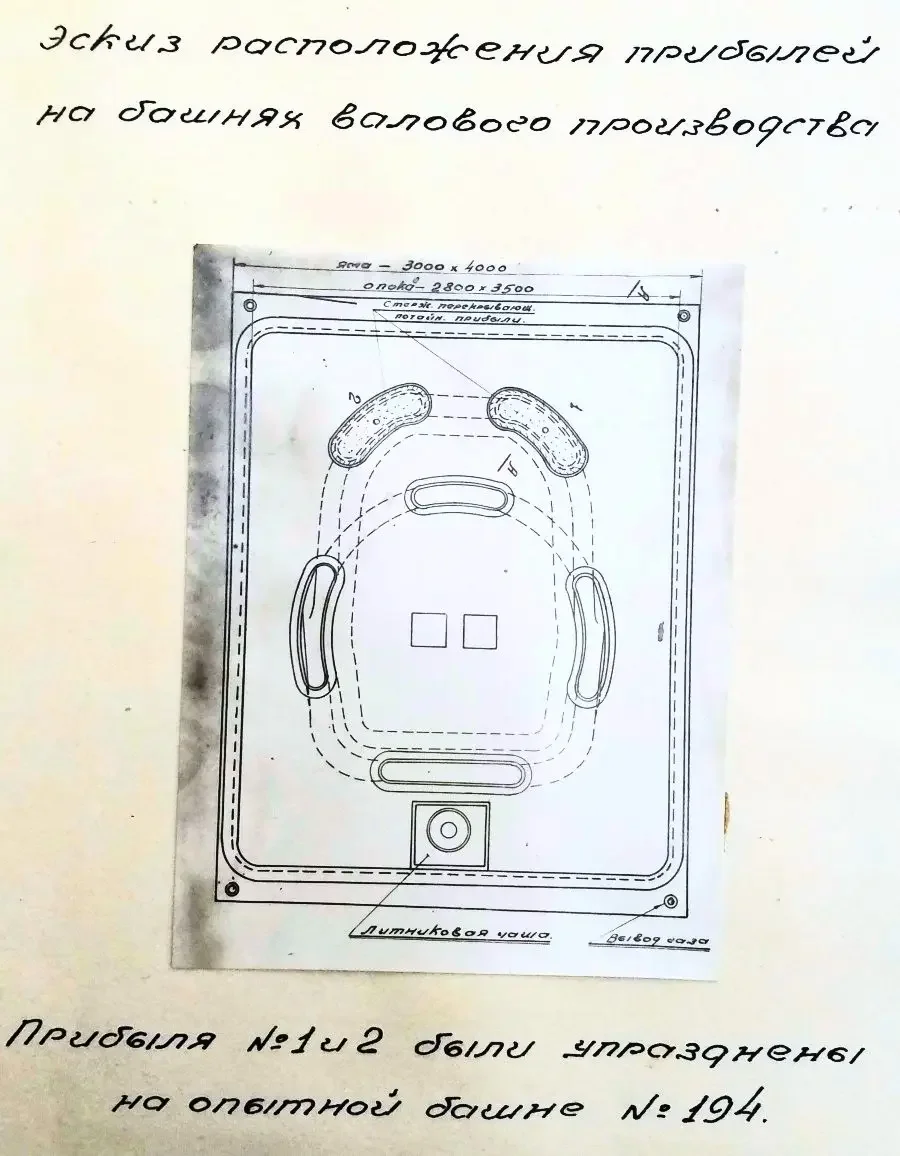

Формовка производилась в почве с использованием традиционных наполнителей и облицовки. Модель была установлена под небольшим углом, что поспособствовало более качественному запечатыванию для заливаемой башни.
Плавка 61711 проводилась в электропечи вместимостью 15 тонн. Плавка прошла гладко, без отклонений от установленной инструкции. Анализ показал, что сталь имеет следующий состав:
- Углерод — 0,25%
- Кремний — 0,26%
- Марганец — 0,50%
- Сера — 0,020%
- Фосфор — 0,024%
- Хром — 1,54%
- Никель — 1,83%
- Молибден — 0,26%
Термальные испытания

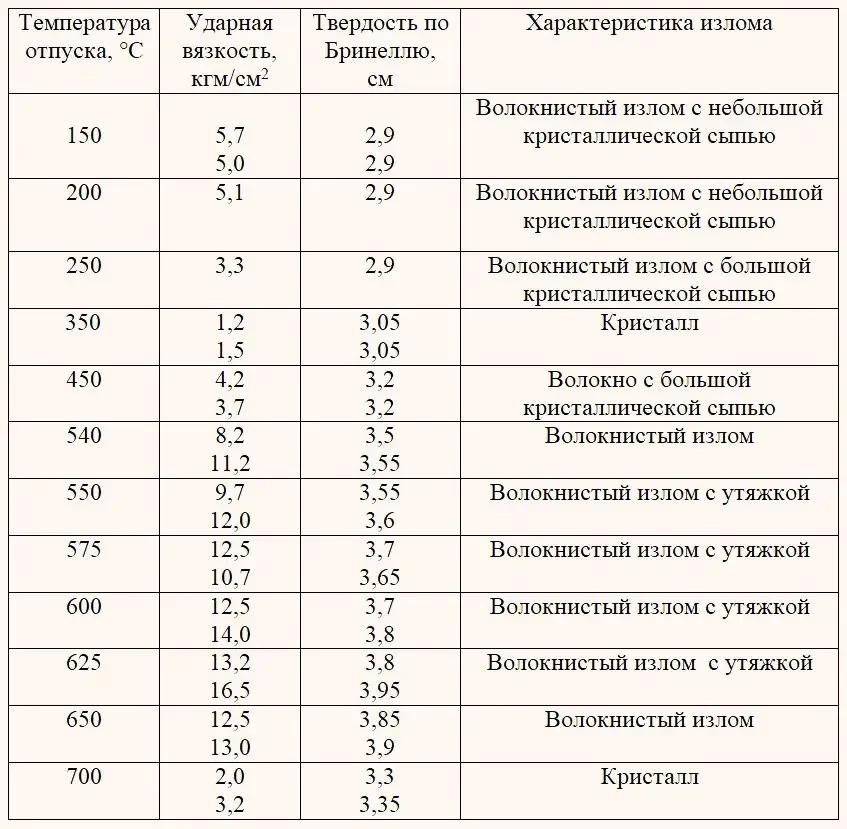

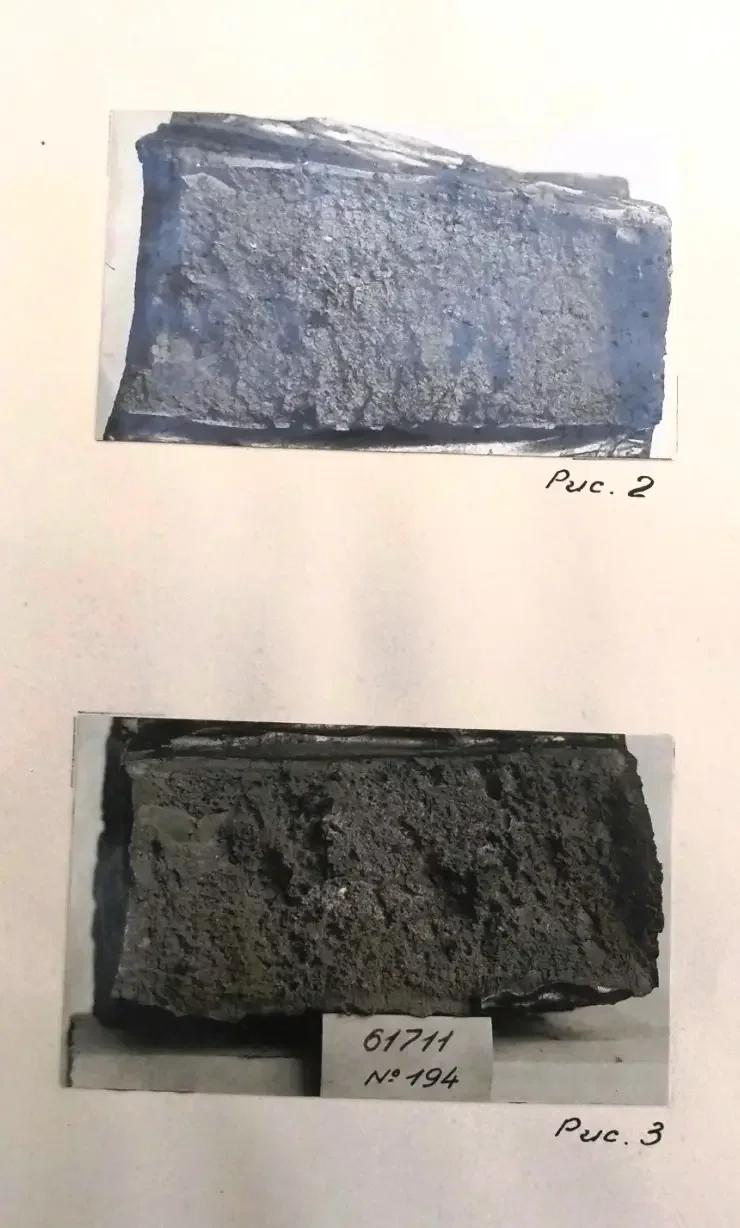

Башня была подвергнута термической обработки по стандартизированному режиму, что включало гомогенизацию, закалку и отпуск. Закалка проводилась в воде, что обычно способствует улучшению прочности. Однако в ходе испытаний выявились недостатки. Излом образцов показал наличие дефектов в стали.
Испытания на прочность

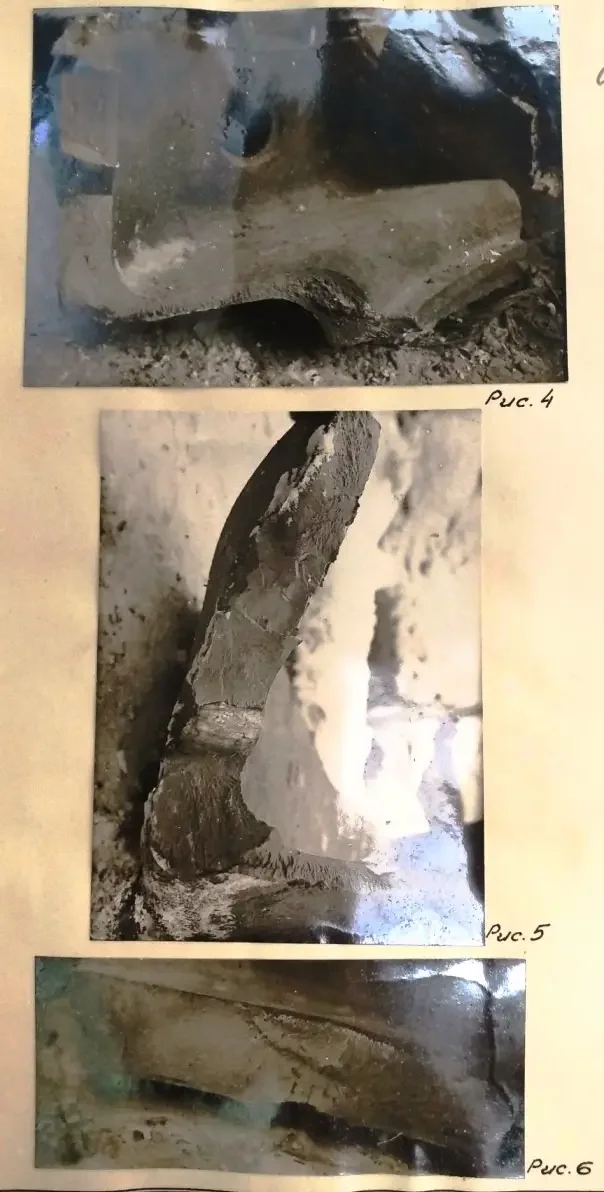

Башня была протестирована на прочность с помощью 76-мм полковой пушки. Всего было произведено 9 выстрелов, распределенных по фронту. Результаты испытаний подтвердили, что прочно сть новой стали не уступает требованиям, установленным для стали 6674. Однако, при более низких температурах материал продемонстрировал резкое падение вязкости и трещинообразование, что явно является нежелательным для боевых условий.
В результате излишне высокой термической обработки было решено повторить процесс, на что отразилась кривизна микстуры и девиации в характеристиках.
Новая сталь — мечты и реальность
Исследования показали, что новая сталь с пониженным содержанием никеля и молибдена отвечает требованиям современных военных условий. Например, она позволяет снизить расходы на дорогостоящие легирующие элементы, что делает новых танков еще более доступными для массового производства.
Основные выводы исследования:
- Новая сталь подходит для литых башен.
- Снижение содержания никеля и молибдена позволяет экономить до 15% и 30% соответствующих легирующих компонентов.
- Технология формовки может быть о птимизирована.
Перед тем, как официально запустить массовое производство, необходимо провести дополнительные испытания на независимых партиях. Со слов представителей, на базе лаборатории уже подготовлена партия из 25 новых башен, готовых к новым испытаниям.
Заключение
Insight из 1942 года о танковых башнях КВ и новых подходах к материалам для бронетехники и сегодня остаются актуальными и интересными. Эти исследования наглядно демонстрируют, как время, ресурсы и современная наука могут работать в тандеме, чтобы создавать железные клинки, которые будут стирать границы на поле боя.
Сегодня, обращаясь к этим страницам истории, мы можем лучше понять, как военно-промышленный комплекс готовится к будущим вызовам. За нами остается только дерзновение и смелость справляться с поднимавшимися вызовами, создавая новейшие рации и машину для победы.
Комментарии 0
