Нидерландская кавалерийская мортирка-пистолет с колесцовым замком, калибр 52 мм, около 1625 года. Метрополитен-музей, Нью-Йорк
Гранатомёты: от ручных мортирок до гибридных комплексов
«…гремучей гранатой от сопки солдат отмело». Слова Я. Шведова.
История гранатомётов началась задолго до появления привычных нам подствольных систем. Первые разрывные гранаты представляли собой керамические сосуды в форме сердца, заполненные фульминатом ртути. Монголы применяли такие боеприпасы в битве при Ленгнице в 1241 году, и их использование заметно деморализовало союзные европейские войска.
Схожий эффект произвели разрывные гранаты, созданные корейским флотоводцем Ли Сун Сином. Они использовались против японских самураев и также стали важным фактором психологического воздействия на противника.
К началу XVIII века во всех европейских армиях распространились чугунные гранаты массой от 1 до 2 фунтов. Ими вооружали отборные подразделения гренадеров — «гранатчиков». Само слово «граната» произошло от испанского «гренада». Обычно каждый гр енадер получал по две гранаты.
Главная проблема заключалась в дальности ручного броска. Для метания тяжёлого чугунного шара требовалась значительная физическая сила, которой хватало далеко не каждому солдату. Поэтому почти сразу стали появляться короткоствольные ручные мортирки, позволявшие отправлять гранату к цели с помощью порохового заряда.
Такие устройства состояли на вооружении как пехоты, так и кавалерии. Всаднику при стрельбе приходилось упирать мортирку в луку седла — решение простое, но едва ли удобное и безопасное.

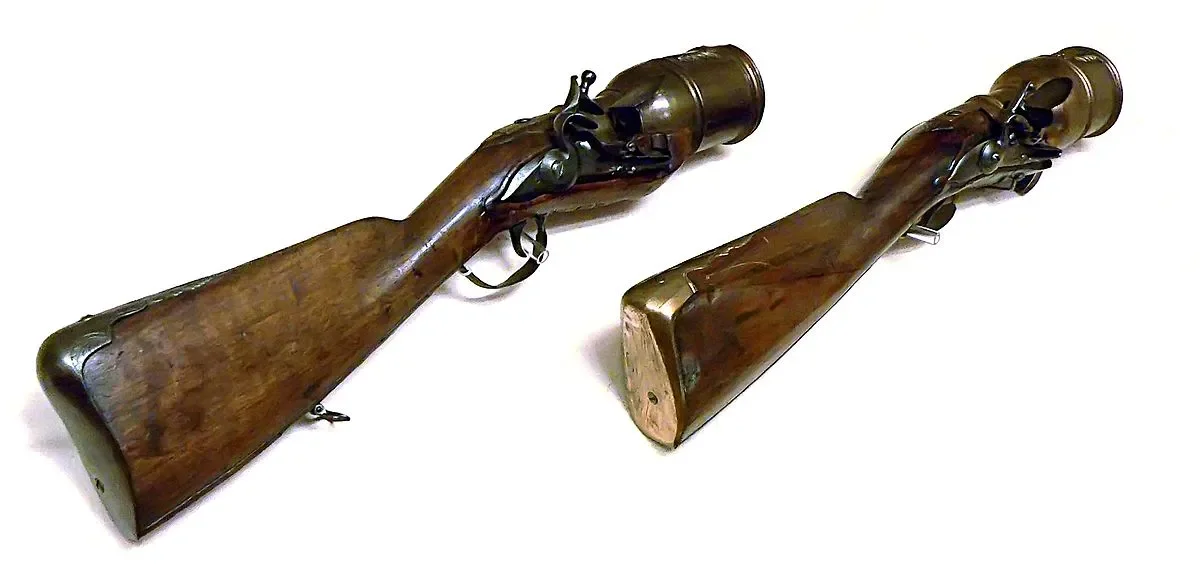

Типичные ружейные мортирки XVIII века
Пехотные мортирки и первые ружейные системы
Пехотные варианты внешне напоминали обычные кремнёвые ружья. Отличие состояло в коротком латунном стволе, предназначенном для запуска гранаты. При стрельбе оружие ставили прикладом на землю, после чего боеприп ас уходил к цели по крутой навесной траектории.

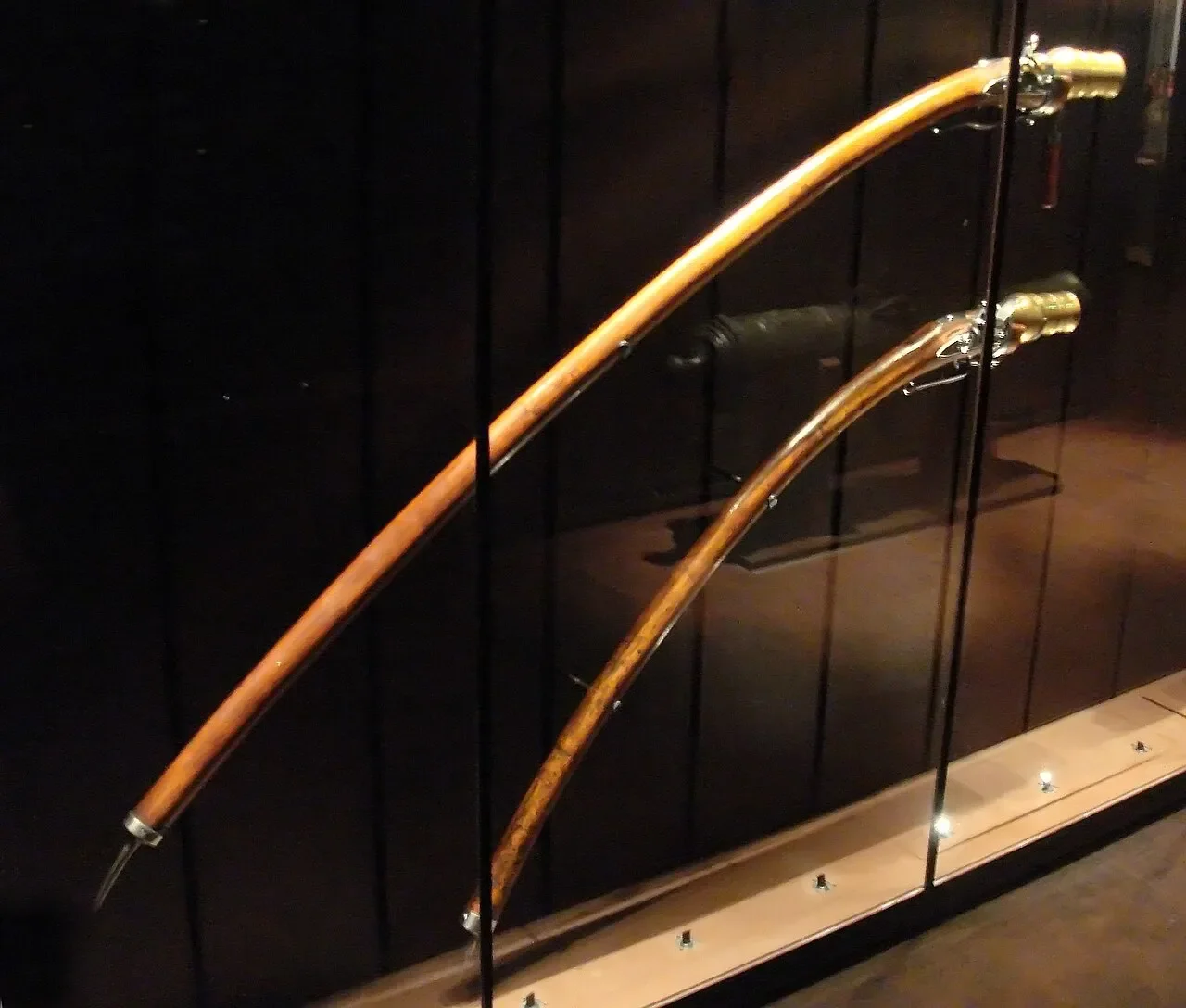

Мортирка из музея Армии в Париже с коротким стволом и длинным изогнутым прикладом
В музее Армии в Париже сохранился необычный образец подобного оружия. Это короткоствольная мортирка с длинным изогнутым прикладом, заканчивавшимся остриём. Оружие втыкали этим остриём в землю, но применяли не для навесной, а для горизонтальной стрельбы.
Такая конструкция передавала отдачу непосредственно в грунт. Стрелку оставалось только удерживать мортирку в направлении цели. Поражение обеспечивалось не одним взрывом и разлётом осколков: тяжёлая граната могла дополнительно ударить по цели собственной массой.
Однако практичность системы вызывала сомнения. С длинной изогнутой конструкцией было трудно передвигаться, а её зарядка также не отличалась удобством. В результате от подобных гранатомётов постепенно отказались. Одновременно гранаты на некоторое время стали редкостью в армиях мира.
Возвращение интереса к гранатам
Новый этап развития начался в период русско-японской войны, а затем продолжился во время Первой мировой войны. В это время появилось большое количество разнообразных гранат и устройств для их метания. Боеприпасы можно было запускать не только рукой, но и с использованием винтовок, специальных мортирок и надульных приспособлений.
Широко распространились так называемые винтовочные гранаты. Они оснащались длинными хвостовиками, напоминавшими шомпол. Хвост вставляли непосредственно в канал ствола винтовки, после чего гранату выстреливали холостым патроном.
Схема действительно работала, но имела серьёзный недостаток: стволы винтовок быстро изнашивались и повреждались. Поэтому появились надульные гранатомёты — отдельные стволы крупного калибра, которые навинчивались на дульную часть винтовки.
Стрелок с винтовкой, оснащённой гранатомётом Дьяконова. Приклад упирается в плечо, поэтому, вероятно, показана стрельба из самой винтовки
Одним из наиболее известных отечественных образцов стал гранатомёт М. Г. Дьяконова. Его разработали ещё до революции 1917 года, но на вооружение приняли в 1928 году. Граната заряжалась с дульной части, а запуск осуществлялся холостым патроном.
В официальной армейской документации это оружие называлось «ручной мортиркой для метания ружейных гранат».
Гранатомёт Дьяконова обслуживали два человека. Наводчик переносил и устанавливал оружие, выполнял наводку и производил выстрел. На заряжающего возлагались переноска боекомплекта из 16 гранат, помощь при наведении, установка дистанционной трубки и заряжание.
Фотография из газеты «Правда» за 1940 год. Под стволом гранатомёта видна опорная стойка; приклад винто вки, по всей видимости, упирается в грунт ямы
Сильная отдача требовала особых мер безопасности. Приклад винтовки необходимо было ставить только на землю. Если упереть его в плечо, стрелок мог получить перелом ключицы.
Для установки приклада приходилось заранее выкапывать небольшую ямку. В зимних условиях под него дополнительно подкладывали специальную подушечку, иначе деревянная ложа могла треснуть. Упор в камень или мёрзлый грунт считался недопустимым.
В итоге применение такой системы превращалось в сложную процедуру: требовалось подготовить позицию, соблюдать условия установки и учитывать риск повреждения винтовки. Тем не менее похожие мортирки для карабинов СКС выпускались в СССР даже в 1950 году.
Винтовочные гранаты использовали и зарубежные армии. Возможность стрельбы ими имели винтовки M14, FN FAL и HK G3. В современном виде идея ствольного гранатомёта сохранилась, например, в устройстве SIMON breach grenade, предназначенном для выбивания дверей.
От М79 к подствольному M203
В США в 1961 году появился однозарядный гранатомёт M79 калибра 40 мм. Он мог поражать цели на расстоянии до 400 м. Система хорошо проявила себя во Вьетнаме, но одновременно стала ценным трофеем для Вьетконга.
По данным Википедии, вьетнамские силы захватили большое количество M79. Только за 1975 год армия Северного Вьетнама получила в качестве трофеев 47 000 таких гранатомётов.
Отечественным оружием близкого назначения стал гранатомёт РГС-50М калибра 50 мм.

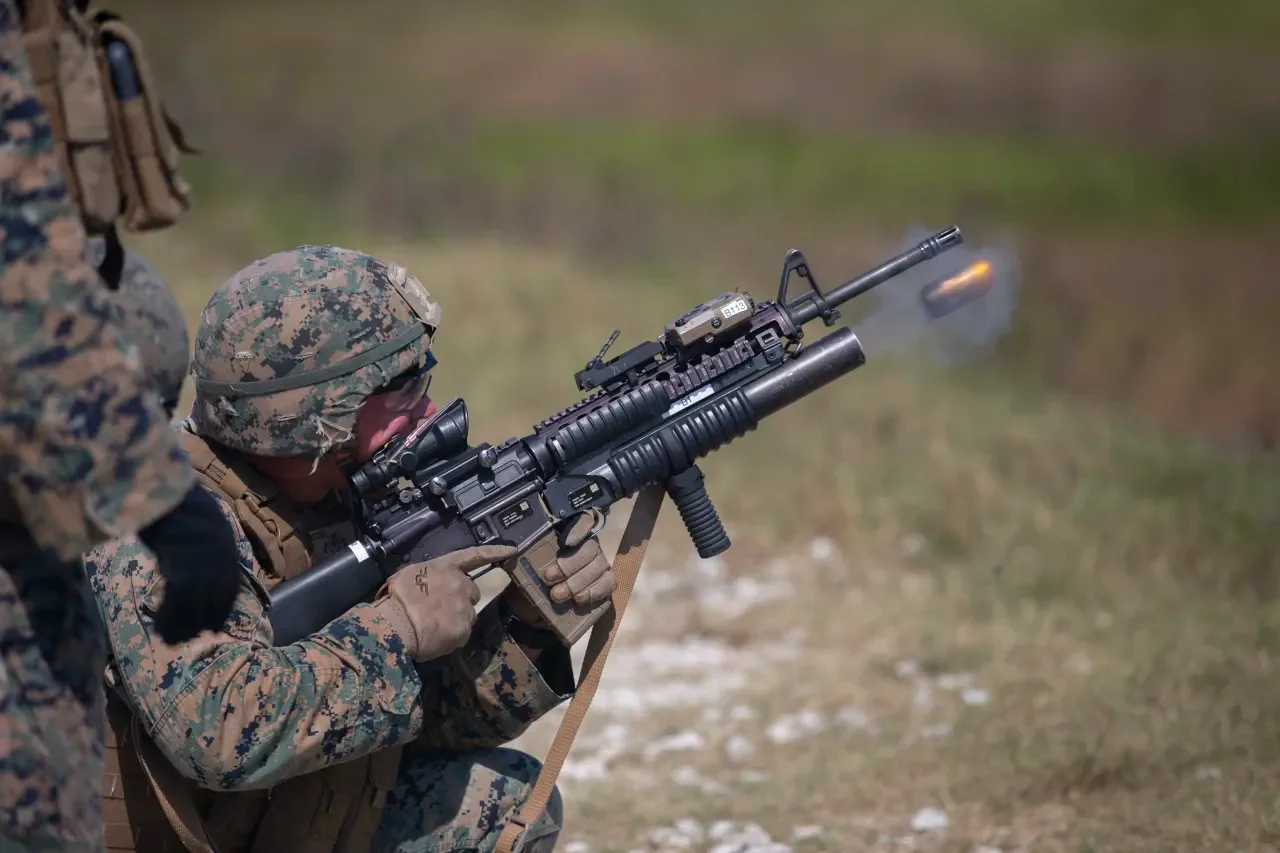

Выстрел из M203

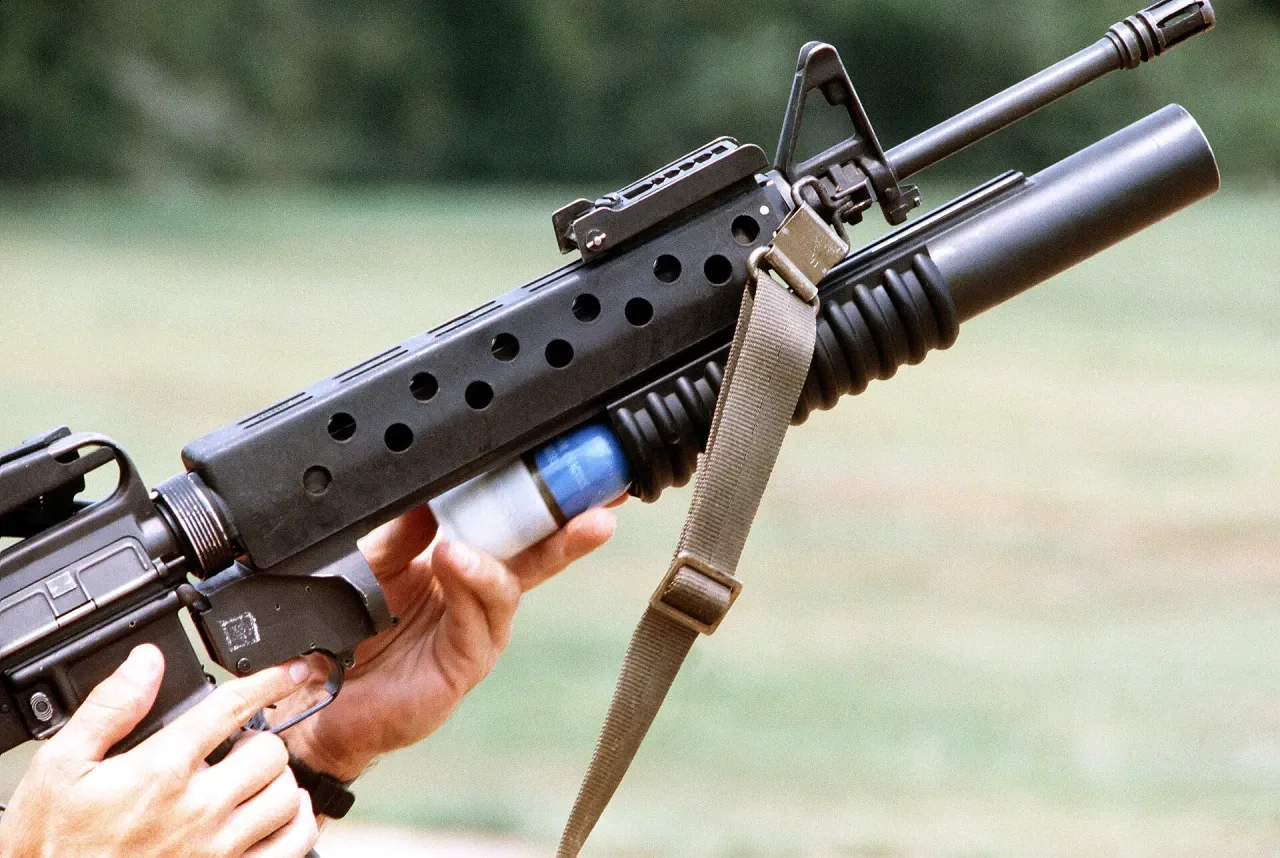

Перезарядка M203, установленного на M16A1
В 1967–1968 годах американская компания AAI разработала подствольную версию M79. Новый M203 представлял собой 40-мм гранатомёт, который крепился на цевье штатной винтовки M16. Серийное производство началось в 1971 году.
В 2006 году американские вооружённые силы заменили M203 на новый 40-мм гранатомёт M320, созданный компанией Heckler & Koch.
Советские и российские подствольные гранатомёты

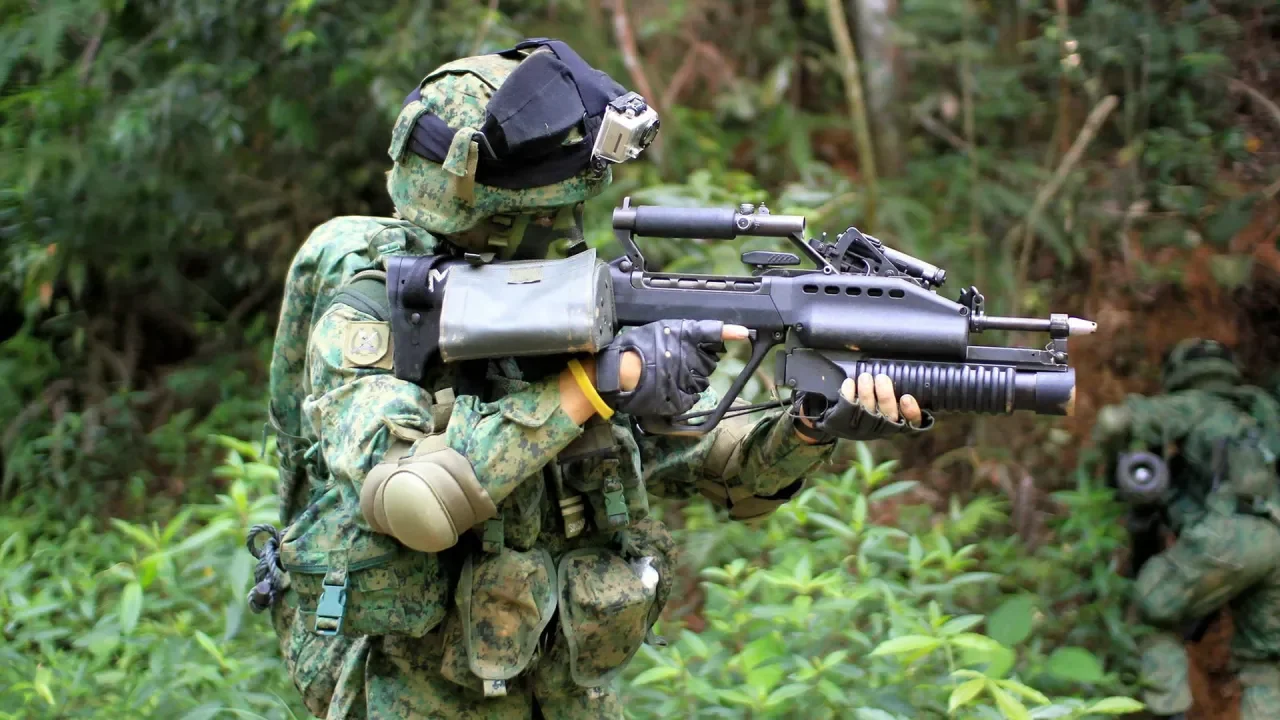

Военнослужащие армии Сингапура с подствольными гранатомётами
В СССР однозарядный 40-мм подствольный гранатомёт ГП-25, получивший название «Костёр» и индекс ГРАУ 6Г15, приняли на вооружение в 1978 году. Он продолжает использоваться и в настоящее время.
В 1989 году армия получила ГП-30, известный также под названием «Обувка» и индексом ГРАУ 6Г21. Гранатомёт того же калибра мог устанавливаться на автоматы АК-74, АКС-74, АК-74М, АКМ, АКМС, АК-101, АК-103, АК-107, АК-108, АН-94, АЕК-971 и АК-12.
В 2005 году началось производство ГП-34 с индексом ГРАУ 6Г34. Он стал очередным этапом развития отечественных подствольных систем.
ГП-34, как и более ранние модели, является однозарядным оружием с заряжанием через дульную часть. Для стрельбы применяются боеприпасы ВОГ-25 с «улетающей» гильзой. Ударно-спусковой механизм выполнен по схеме са мовзвода.
Прицельные приспособления представлены открытым механическим прицелом, закреплённым на правой стороне корпуса гранатомёта.
Для участия в зарубежных тендерах и использования с иностранными автоматами разработали ГП-46 калибра 40 мм под боеприпас НАТО. Конструкция отличается удобством для стрелков, работающих как правой, так и левой рукой. При заряжании ствол может поворачиваться в обе стороны.
Спусковой рычаг расположен сбоку. При охвате ствола его отжимают рукой, после чего оружие готово к применению.
Комбинированные комплексы «автомат — гранатомёт»
Следующим направлением стала попытка объединить автомат и гранатомёт в едином боевом комплексе. В ряде проектов гранатомёт располагался над автоматом, а его конструкция выполнялась по схеме булл-пап. Магазин гранат размещался в общем прикладе комплекса.
Такие системы оснащались лазерными дальномерами и электронными установщиками подрыва. Теоретически это позволяло выбирать момент детонации гранаты и поражать цель за укрытием или в воздухе. На практике подобное усложнение приводило к росту массы, стоимости и требований к подготовке стрелка.
Американская программа OICW
В 1990-е годы США начали программу OICW — Objective Individual Combat Weapon, то есть «целевое индивидуальное боевое оружие». В 2001 году перспективный комплекс получил обозначение XM29 OICW.
В 2004 году проект разделили на две самостоятельные системы. Первой стал модульный автомат XM8 калибра 5,56 мм, обозначенный как OICW Increment 1. Второй — самозарядный ручной гранатомёт XM25 калибра 25 мм, получивший обозначение OICW Increment 2.
Прошли годы, но программа не привела к полноценному принятию комплекса на вооружение. Одна из главных проблем заключалась в чрезмерной массе оружия.
При этом разработчики применили большое количество технических новшеств: датчики, электронные компоненты, композиционные материалы, новые источники питания, керамический ствол и беспроводные разъёмы. По уровню насыщенности технологиями система напоминала демонстрационный образец оружия будущего.
Однако 25-мм граната оказалась недостаточно мощной по калибру. В результате преимущества сложной электроники и системы управления не смогли компенсировать массу, стоимость и ограниченное действие боеприпаса.
В разработке OICW участвовали AAI Corporation, Alliant Techsystems, Heckler & Koch, Olin Ordnance и FN Herstal. Все эти компании обладали значительным опытом, однако добиться успешного завершения проекта им не удалось.
Похожие работы велись в Великобритании, но также не привели к практическому результату. Соответствующие программы официально закрыли сначала в 2006 году, а затем в 2018 году.
Австралийский проект AICW
Австралия предложила собственный вариант надствольного гранатомёта — AICW, или Advanced Infantry Combat Weapon, что переводится как «усовершенствованное боевое оружие пехоты». Проект позиционировался как оружие XXI века.
Общий замысел оставался прежним: объединить винтовку и гранатомёт в одной системе. Однако конструкция AICW заметно отличалась от американских и других зарубежных разработок.
Основной ствол комплекса был рассчитан на 40-мм гранаты. При необходимости внутрь можно было установить другой ствол — под боеприпасы калибра 20 мм. Управление гранатами осуществлялось электронной системой, поэтому количество боеприпасов и их калибр не связывались жёстко с общей схемой комплекса.
AICW объединял трёхзарядную пусковую трубу Metal Storm, выполненную по технологии О’Дуайера, и автомат Steyr AUG. Гранатомётная часть использовала ствол-магазин. Такое решение позволяло упростить конструкцию и применять гранаты различных калибров.
Стрелковая часть получила более длинный ствол, что должно было повысить эффективность обычного огня. Как и в американской программе OICW, австралийский комплекс оснащался электронным прицелом-дальномером.
Разработка была начата давно, однако до настоящего времени так и не завершилась. Тем не менее сама концепция сохранилась как один из возможных вариантов развития индивидуального оружия.
Технология О’Дуайера предусматривает размещение нескольких гранат внутри одного ствола. У каждой гранаты имеется хвостовая часть, упирающаяся в головную часть следующего боеприпаса. Благодаря такой передаче нагрузки отдача распределяется между корпусами гранат и не воздействует непосредственно на пороховые заряды, расположенные между ними.
Российский реактивный подствольный гранатомёт
В России также создавались оригинальные решения для развития подствольных систем. Один из таких образцов — ГПР-20, то есть гранатомёт подствольный реактивный.
Его можно применять с различными автоматами Калашникова, которые ранее оснащались гранатомётами ГП-25, ГП-30 и ГП-34. При этом ГПР-20 принципиально отличается от отечественных 40-мм подствольников, использующих безгильзовые боеприпасы семейства ВОГ-25.
ГПР-20 выполнен в виде одноразового транспортно-пускового контейнера. Внутри находится активно-реактивный снаряд.
Поражающее действие увеличили за счёт более значительной массы взрывчатого вещества, а также увеличения массы и количества осколков.
В 2016 году концерн «Калашников» приступил к практической реализации концепции подствольного гранатомёта с реактивной гранатой. В рамках научно-исследовательской работы «Гарант», проводившейся в 2016–2018 годах, специалисты нашли технические решения, позволившие создать работоспособную конструкцию. После этого появились первые прототипы ГПР.
Существенным преимуществом системы стала небольшая дополнительная масса. ГПР-20 увеличивает вес автомата всего на 250 г. Это в шесть раз меньше, чем масса отечественных ГП, предназначенных для стрельбы 40-мм безгильзовыми гранатами. Габариты реактивного гранатомёта также оказались меньше.
Идея многозарядной пусковой трубы
Отдельное направление связано с компактными многозарядными пусковыми установками. Подобная система могла бы использоваться, в частности, против б еспилотников.
Один из возможных вариантов — разместить установку на автомате АК-103 слева, на уровне крышки ствольной коробки, чтобы она не мешала ведению огня из самого автомата. Внутри пускового блока можно было бы разместить четыре гранаты калибра 25 мм.
Для стабилизации при вылете в гранатах могли бы применяться сопла с наклонными каналами, заставляющими боеприпас вращаться. После выхода из ствола должны раскрываться спицы, подобные спицам зонта. Они выполняли бы роль поражающих элементов и одновременно соединялись со взрывателем.
Взведение происходило бы сразу после выхода гранаты из пусковой трубы. При контакте с беспилотным летательным аппаратом спицы инициировали бы подрыв.
Такая система не требовала бы сложной механики: достаточно было бы предусмотреть простейший блок управления, источник питания и крепления для установки на автомате. Вопрос создания компактного оружия для борьбы с малыми БПЛА в таком случае сводился бы к сочетанию минимальной массы, безопасного взведения и гарантированного срабатывания при контакте с целью.
