Почему тяжёлая авиация сохраняет поворотное крыло
24 сентября 2026 г. в 15:02👁️ 1💬 0
Почему поворотное крыло сохранилось прежде всего на тяжёлых самолётах
Поворотное крыло часто воспринимают как промежуточное инженерное решение, появившееся в период, когда авиации не хватало тяги, а бортовые вычислительные системы ещё оставались ограниченными. С распространением мощных турбореактивных двухконтурных двигателей и цифровых систем управления от такой схемы ожидали постепенного отказа.
Однако Ту-160 продолжает эксплуатироваться, а программа его производства в варианте Ту-160М развивается. Причина заключается не только в консерватизме или сохранении прежних производственных цепочек. Поворотная геометрия крыла по-прежнему позволяет решать специфическую задачу: объединять большую дальность, внутреннее размещение вооружения, взлёт с полной нагрузкой, экономичный крейсерский полёт, маловысотный участок и кратковременный сверхзвуковой рывок.
Для тяжёлого самолёта, который должен использовать несколько резко отличающихся режимов полёта, такая схема остаётся работоспособной. Пр и этом она не считается безусловно оптимальной и требует высокой массы конструкции, сложной механики и специальной производственной базы.
От проекта «145» к Ту-22М3

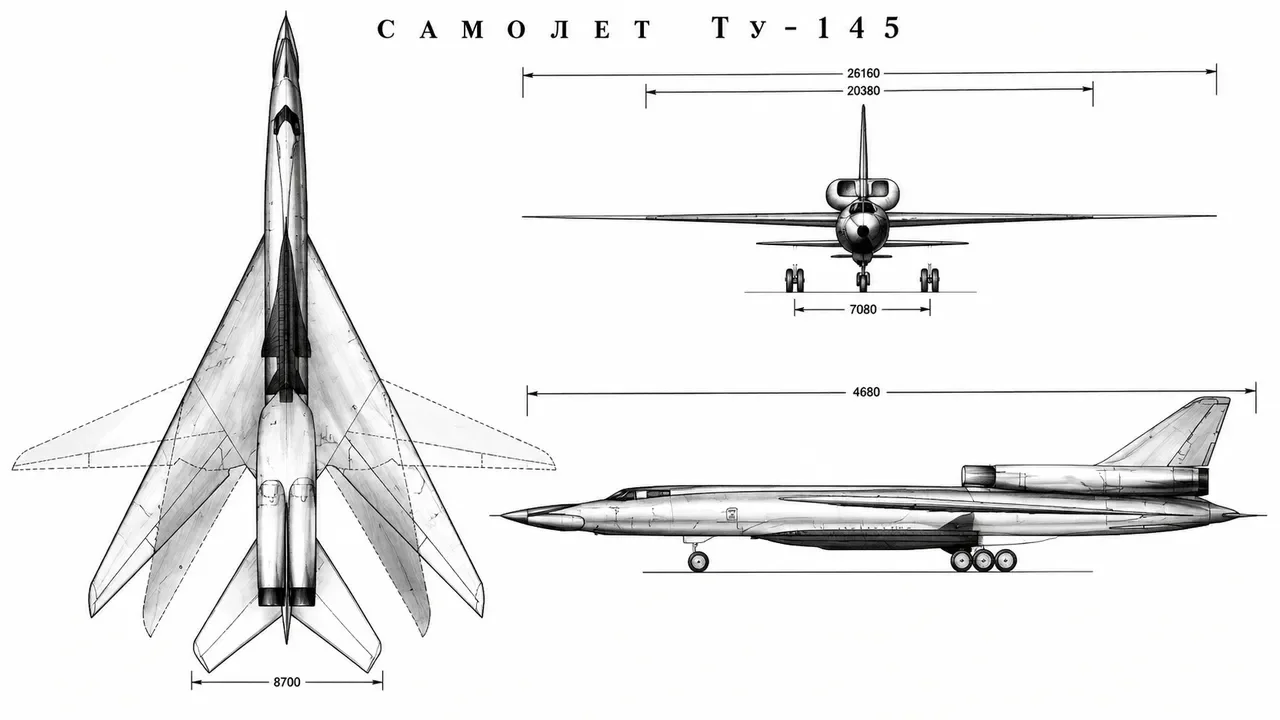

30 августа 1969 года впервые поднялся в воздух самолёт с заводским обозначением «145». В открытой документации того периода нынешнее имя машины практически не использовалось. Согласно описанию экспозиции музея ОКБ Туполева, первоначальная концепция в общих чертах повторяла компоновку Ту-22, но в процессе проектирования самолёт настолько отдалился от исходной идеи, что серийный Ту-22М уже нельзя считать глубокой модификацией базовой машины.
Ту-22 создавался как дальний сверхзвуковой бомбардировщик с неподвижным стреловидным крылом и двумя двигателями, размещёнными в хвостовой части. Эксплуатация самолёта была непростой. Его пилотажные характеристики требовали от экипажей серьёзной подготовки, а возможности дальнейшей модернизации оставались ограниченными.
Перед ОКБ Туполева поставили другую задачу: создать дальний ракетоносе ц, пригодный для применения в любых метеоусловиях, способный развивать высокую скорость и нести значительную боевую нагрузку. Для этого требовалась не косметическая доработка Ту-22, а новая конструкция.
Связь между Ту-22 и Ту-22М сохранилась на уровне назначения самолёта, части наземной инфраструктуры и организационной преемственности программы. При этом аэродинамическая схема, крыло, расположение двигателей, воздухозаборники, шасси и значительная доля фюзеляжа были переработаны либо спроектированы заново. Поэтому выражение «Ту-22 с изменяемой геометрией крыла» корректно лишь в отношении общего наименования и внешнего сходства. Планеры самолётов не являлись одной и той же конструкцией.
Казанскому авиационному заводу также впервые предстояло освоить производство самолёта с поворотными консолями. Владимир Бузницкий в материале, опубликованном газетой «Республика Татарстан» в 2020 году, отмечал, что при организации выпуска пришлось учитывать опыт производства Су-17 на предприятии в Комсомольске-на-Амуре. Речь шла не о копировании конструкции, а о передаче производственных навыков. Сам факт обращения к такому опыту показывает, насколько непривычной была новая технология для Казанского завода.
Переход от «145» к серийному Ту-22М3 занял почти десять лет. Варианты М0, М1, М2 и М3 последовательно получали изменения в конструкции, аэродинамике и составе бортового оборудования, однако базовая идея изменяемой стреловидности крыла сохранялась.

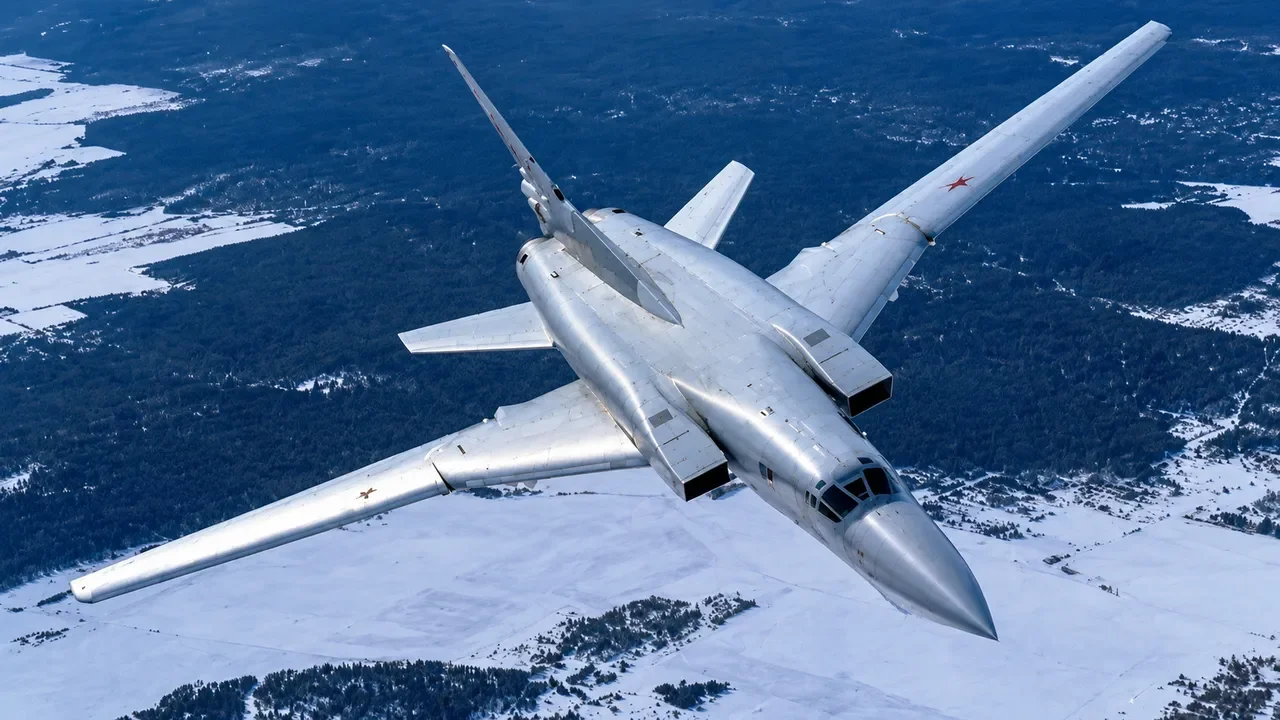

Первый полёт Ту-22М3 состоялся 20 июня 1977 года. Эта дата приведена в официальной справке Объединённой авиастроительной корпорации. Самолёт производил Казанский авиационный завод, который позднее занялся выпуском и Ту-160.
Что меняется вместе со стреловидностью
Изменение угла установки крыла позволяет по-разному настроить самолёт под различные режимы. При небольшой стреловидности увеличиваются эффективный размах и подъёмные свойства крыла, что особенно важно во время взлёта и полёта на малой скорости. При большом угле снижается в олновое сопротивление, возникающее на высоких скоростях.
Одновременно меняются положение аэродинамического фокуса, продольная устойчивость и эффективность механизации крыла. Следовательно, поворот консолей влияет не на один параметр, а на весь комплекс характеристик самолёта.
Обратной стороной становятся масса и конструктивная сложность. Поворотные части требуют прочных шарниров и приводов, а центроплан приходится усиливать. Все элементы должны выдерживать значительные нагрузки во время изменения стреловидности в полёте. Итоговая масса зависит от расчётных нагрузок и особенностей конкретного планера.
Автоматического правила, согласно которому на любом тяжёлом самолёте поворотное крыло обязательно окупает свою массу, не существует. Кроме того, открытые данные не позволяют сравнить Ту-22М3 или Ту-160 с гипотетическими тяжёлыми самолётами фиксированной схемы, созданными для тех же задач.
Главное преимущество проявляется не в отдельных весовых показателях, а в характере самой боевой работы. Тяжёлый самолёт должен сочетать несколько режимов, и именно это меняет оценку конструкции.
Почему схема сложнее на лёгких самолётах
На лёгком тактическом самолёте с вооружением на внешних подвесках поворотное крыло создаёт дополнительные ограничения. Пилон, установленный на подвижной консоли, должен либо поворачиваться вместе с ней, либо ограничивать допустимый диапазон стреловидности.
На МиГ-23 основное вооружение поэтому размещалось под неподвижными участками крыла и фюзеляжем. Подвеска вооружения непосредственно на поворотных консолях усложняла бы использование самолёта в разных режимах.
Ту-160 изначально построен иначе. Его вооружение находится во внутренних грузовых отсеках, поэтому поворотные консоли остаются свободными от пилонов. Внутреннее размещение не устраняет все ограничения, связанные с режимами полёта и массой боевой нагрузки, но избавляет от необходимости согласовывать движение крыла с установленным на нём вооружением.
Ту-22М3 занимает промежуточное положение. Он имеет внутренние объёмы для размещения вооружения, однако допускает и внешние варианты подвески. При использовании таких конфигураций проблема взаимодействия вооружения с поворотными консолями снова возникает.
Один самолёт — несколько режимов
Поворотное крыло особенно полезно, когда самолёт должен пройти через широкий диапазон режимов. Теоретический профиль может включать взлёт с максимальной нагрузкой, экономичный крейсерский полёт, маловысотный прорыв, а затем, при необходимости, разгон до высокой сверхзвуковой скорости. Обратный маршрут самолёт может выполнять уже с меньшей массой после расходования топлива и применения части вооружения.
В открытых публикациях стандартный боевой профиль Ту-22М3 не раскрывается, поэтому подобная последовательность является иллюстративной, а не официальным описанием боевого применения. Она лишь показывает, зачем проектировщикам требовалась возможность перехода от малоскоростного взлёта к сверхзвуковому броску.
По данным ОАК, при минимальной стреловидности размах крыла Ту-22М3 составляет 34,28 метра. Переход к большому углу стреловидности меняет не отдельную настройку, а весь аэродинамический режим самолёта.
«Изделие 70»: как масштаб усилил преимущества и недостатки
В начале 1970-х годов началась подготовка нового конкурса на перспективный стратегический бомбардировщик. Полномасштабные работы развернули в середине десятилетия. Требования к машине противоречили друг другу: от самолёта ожидали межконтинентальной дальности, большой ракетной нагрузки, сверхзвукового полёта на конечном участке маршрута и приемлемой взлётной дистанции. Дополнительно требовалась возможность эксплуатации с уже существующих аэродромов.
Первый полёт перспективного самолёта состоялся 18 декабря 1981 года. На заводе он получил обозначение «Изделие 70», а в открытых источниках стал известен как Ту-160.

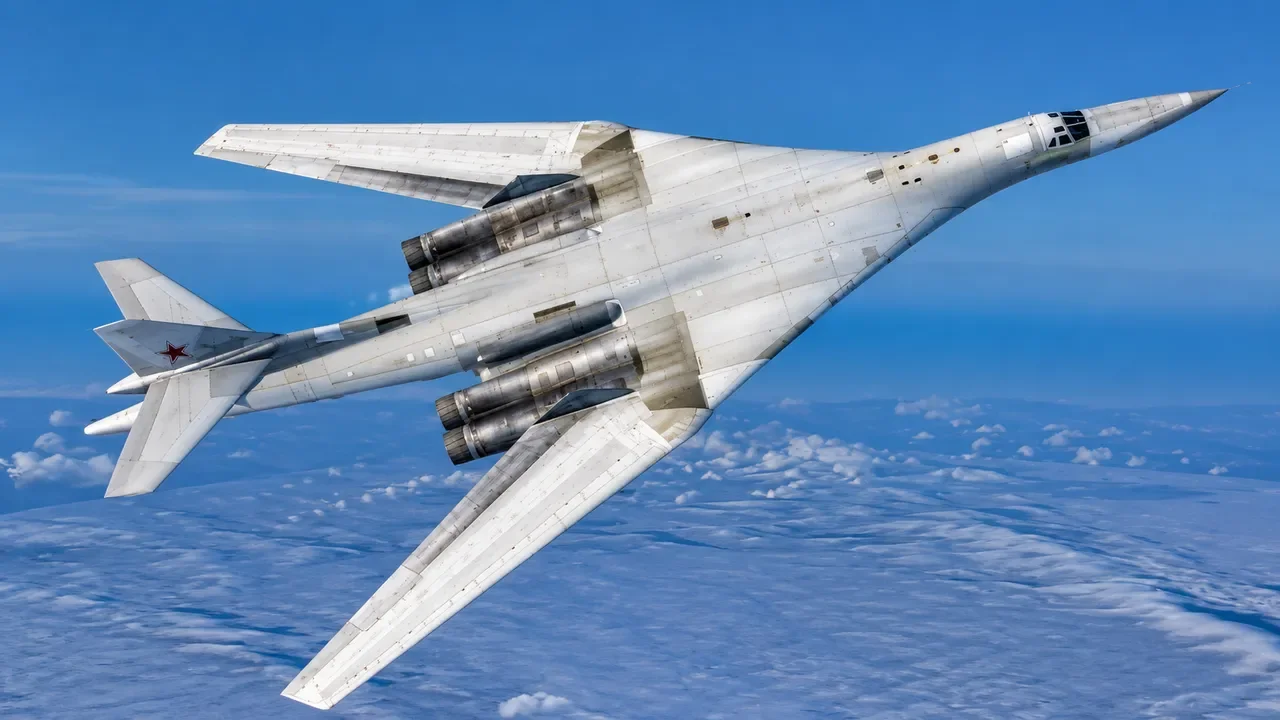

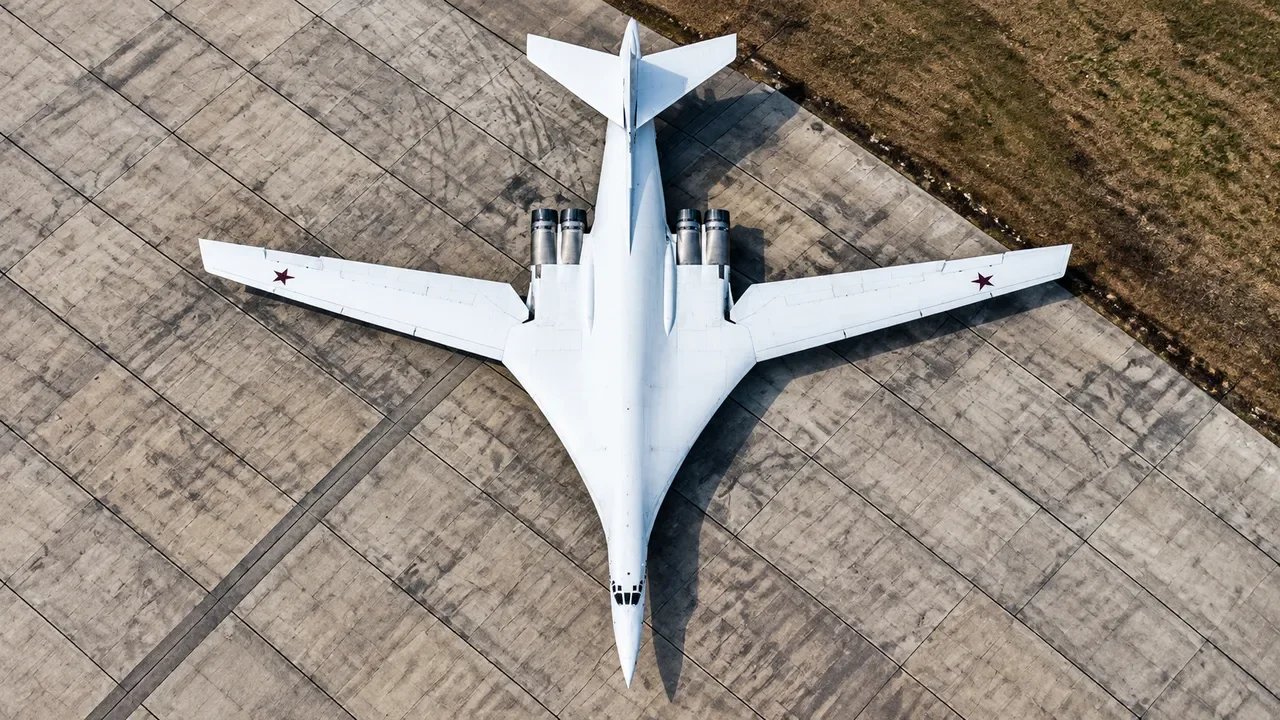

Геометрия его крыла демонстрирует масштаб машины. При минимальной стреловидности размах достигает 55,7 метра, а при максимальной уменьшается до 35,6 метра. В справке ОАК указано, что угол меняется в диапазоне от 25 до 60 градусов по линии четверти хорд. В других публикациях встречаются иные значения, поэтому точный диапазон остаётся дискуссионным.
Четыре двигателя НК-32 установлены попарно в подфюзеляжных гондолах. Для вооружения предусмотрены два внутренних грузовых отсека, в которых размещаются крылатые ракеты на барабанных пусковых установках.
Крупные размеры привели к высокой цене производства. Центральный силовой элемент Ту-160 представляет собой титановую балку массой около шести тонн. Её сваривают из нескольких частей. К балке крепятся элементы крыла и узлы навески шасси, поэтому считать её исключительно частью механизма поворота было бы неправильно: это работающий силовой элемент всего планера.
После распада Советского Союза производство такой балки прекратилось. Впоследствии были восстановлены и модернизированы участок электронно-лучевой сварки и оборудование для вакуумного отжига титановых конструкций. О запуске этого участка ПАО «Туполев» сообщило в мае 2017 года.
Таким образом, сохранение схемы в эксплуатации требует не только чертежей и исправных самолётов, но и отдельной технологической инфраструктуры. Поворотное крыло существует в отечественной тяжёлой авиации уже около полувека, однако его поддержка связана с сохранением сложных производственных процессов.
Ту-160 и B-1: похожая архитектура, разные приоритеты
Ту-160 не является единственным тяжёлым самолётом, в котором объединили изменяемую стреловидность крыла, внутренние грузовые отсеки и четыре двигателя. Сходную базовую схему получил американский B-1B.
При этом B-1B создавался с иными приоритетами. В официальной справке ВВС США для него указана максимальная скорость 1,2 Маха, тогда как ис ходный B-1A мог достигать 2,2 Маха. Снижение скоростного предела было сознательным решением: переработка воздухозаборников должна была уменьшить радиолокационную заметность самолёта.
От сверхзвукового режима полностью не отказались — скорость 1,2 Маха по-прежнему относится к сверхзвуковой. Однако скорость перестала быть главным параметром. На первый план вышла малозаметность.
Две разные конструкторские школы независимо пришли к близкой архитектуре, имея сходный набор исходных требований: большую взлётную массу, размещение вооружения внутри фюзеляжа и широкий диапазон режимов. Это не доказывает, что поворотное крыло является единственно правильным решением, но его появление в двух программах не выглядит случайностью.
История B-1B одновременно показывает, что сама схема не определяет облик самолёта навсегда. Когда приоритеты изменились, американская программа сместилась от максимальной скорости к снижению заметности.
Почему B-21 получил фиксированное крыло

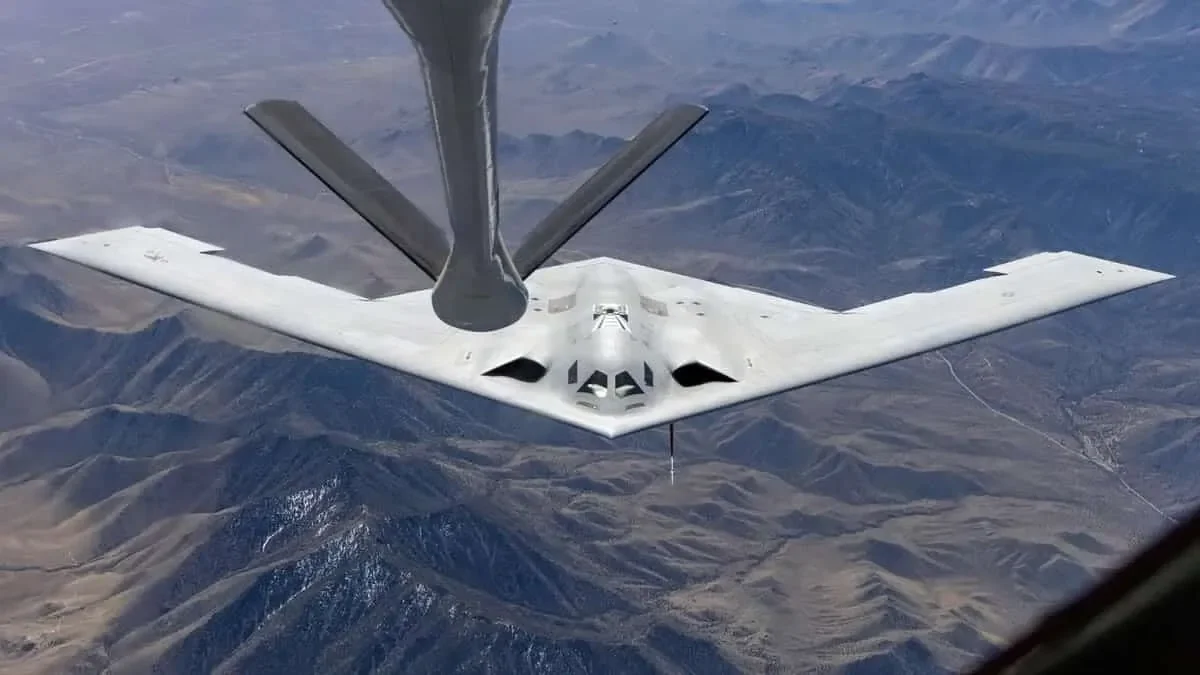

Американский бомбардировщик нового поколения B-21 Raider построен по схеме «летающее крыло» с неподвижной геометрией. Разработчик подчёркивает его малозаметность, большую дальность и способность действовать против развитой системы противовоздушной обороны.
Открытые материалы не объясняют подробно, почему для B-21 выбрана именно такая аэродинамическая конфигурация. Можно лишь сформулировать инженерное предположение: подвижное соединение между неподвижной частью крыла и поворотной консолью создаёт изменяемые зазоры и неодинаковые радиолокационные ракурсы. Для самолёта, в конструкции которого малозаметность является главным требованием, это может стать нежелательным фактором.
В подобной системе приоритетов сверхзвуковой рывок отходит на второй план. При этом доступной информации о B-21 пока недостаточно, чтобы связывать отказ от поворотного крыла только с одной причиной.
Зачем продолжается программа Ту-160М
12 января 2022 года в Казани состоялся первый полёт Ту-160М. Ростех представил самолёт как первую вновь изготовленную машину в рамках возобновлённого производства, а не как модернизированный самолёт, собранный на основе советского задела. Это официальное заявление, однако независимой экспертизы происхождения каждой детали опубликовано не было.
17 декабря 2025 года на итоговой коллегии министр обороны России сообщил о передаче Воздушно-космическим силам ещё двух Ту-160М. Открытые сведения не позволяют установить, были ли эти самолёты полностью новыми планерами или глубоко модернизированными машинами советской постройки. Месяц фактической передачи также не уточнялся.
Продолжение программы объясняется несколькими самостоятельными обстоятельствами.
Первый фактор — пригодность самой конструкции. Для самолёта с внутренними грузовыми отсеками, широким диапазоном режимов и взлётной массой, которая, по разным оценкам, превышает 270 тонн, поворотное крыло остаётся работоспособным решением. Это не означает, что его признали бы оптимальным п ри проектировании совершенно новой машины. Современная система ПВО всё сильнее повышает значение малозаметности, тогда как скоростной прорыв уже не выглядит универсальным способом преодоления обороны. Открытых данных, позволяющих оценить эффективность Ту-160 в таких условиях, нет.
Второй фактор связан с возможностью воспроизводства. У программы уже имеются конструкторская документация, восстановленная производственная инфраструктура Казанского завода, участок изготовления титановой балки, подготовленные специалисты и существующая система вооружения. Все эти обстоятельства выступают аргументами в пользу продолжения производства, но сами по себе не доказывают превосходство поворотного крыла.
Полная открытая смета программы отсутствует, поэтому сравнить её стоимость с альтернативными проектами невозможно. Если бы аналогичный самолёт создавался с нуля, без готовой конструкции, сохранившихся производственных цепочек и необходимости соблюдать установленные сроки, аэродинамическая схема могла бы оказаться другой.
Третий фак тор — время. Программа ПАК ДА продолжается. В открытых описаниях её связывают с дозвуковой малозаметной схемой, не предусматривающей поворотного крыла. Подтверждённым фактом является ведение самой программы, а не её окончательный технический облик и тем более не конкретные сроки.
Пока ПАК ДА находится на стадии разработки, Ту-160М остаётся самым молодым тяжёлым российским ракетоносцем, производство которого продолжается.
Будущее изменяемой геометрии
В современные проекты поворотное крыло в классическом виде, известном по Ту-22М или F-14, практически не возвращается. Одним из направлений исследований стало изменение профиля и кривизны крыла без поворота жёстких консолей. Такой подход позволяет подстраивать аэродинамику под разные режимы, но реализует задачу иначе.
Общая цель остаётся прежней: получить приемлемые характеристики на взлёте, в экономичном крейсерском полёте и на высокой скорости. Однако современные требования к малозаметности, автоматизации и снижению массы делают сложный поворотный узел всё менее привлекательным для новых самолётов.
Поворотное крыло сохранилось на Ту-22М и Ту-160 не потому, что было признано универсальным или единственно правильным решением. Оно оказалось достаточно эффективным в конкретном сочетании требований: большая дальность, внутренняя подвеска вооружения, высокая нагрузка и несколько принципиально разных режимов полёта.
Открытые сведения не доказывают, что эта схема оптимальна для любой тяжёлой боевой машины. Но они показывают, почему она смогла пройти путь от проекта «145» до серийного Ту-22М3, затем до «Изделия 70» и современного Ту-160М. Спустя пятьдесят лет после первого полёта «145» поворотные консоли по-прежнему меняют положение на самолётах, собираемых в Казани.
