Почему наземная инфраструктура сделала Sentinel дороже
21 сентября 2026 г. в 09:02👁️ 1💬 0
Наземная инфраструктура Sentinel стала главным источником роста расходов
При обсуждении замены межконтинентальной баллистической ракеты основное внимание обычно сосредоточено на боевой части, двигателе, системах наведения и точности. Однако ракета является только частью комплекса. Не менее важны шахта, пункт управления, пусковое оборудование и подземные линии связи, которые соединяют разнесённые на десятки километров объекты.
Именно наземный компонент американской программы Sentinel оказался главным фактором увеличения сметы. В 2024 году это привело к пересмотру всей программы, а в мае 2025 года выяснилось, что даже переоборудование существующих шахт связано с рисками, которые ранее оценивались недостаточно точно.
Вопрос касается не только бетона, кабелей и строительных работ. Наземная инфраструктура должна обеспечивать управление ракетами в условиях возможного ядерного воздействия, сохранять работоспособность при повреждении отдельных участков и при этом строиться без снятия действующих Minuteman III с боевог о дежурства.
Кольцевая схема для сохранения управления
Истоки нынешней инфраструктуры Sentinel находятся не столько в конструкции ракеты Minuteman, сколько в системе её кабельных коммуникаций. В начале 1960-х годов была создана Hardened Intersite Cable System, или HICS, — защищённая межобъектовая кабельная система.
Её предназначением стало объединение рассредоточенных пусковых установок и центров управления пуском. В соответствии с историческим обзором систем боевого управления межконтинентальными баллистическими ракетами, подготовленным в 2006 году, сеть строилась не по простой радиальной схеме. Она имела кольцево-радиальную структуру: различные линии соединяли сразу несколько объектов, поэтому при разрыве одного участка сигнал мог пройти по альтернативному маршруту.
Резервирование обеспечивалось самой геометрией сети. Дополнительный обходной путь не добавлялся к уже готовой системе, а изначально закладывался в её конструкцию. Это повышало живучесть комплекса, но одновременно ограничивало скорость передачи данных.
Согласно тому же обзору, действующая HICS обеспечивала скорость порядка 1,3 килобита в секунду. Одной из причин была высокая электрическая ёмкость старого медного кабеля. На протяжённых линиях распределённая ёмкость действует как фильтр, ограничивая пропускную способность и срезая часть полосы частот.
В рамках программы REACT были обновлены рабочие места операторов и их пульты, но сама магистральная кабельная сеть модернизации не подверглась. Поэтому спустя примерно полвека по тем же медным жилам всё ещё проходит управление боевыми системами. В перспективе их планируется заменить оптоволоконными линиями.
На первый взгляд такая замена выглядит обычной технической модернизацией. Однако именно она оказалась включена в перечень причин перерасхода по программе Sentinel.
Почему расходы выросли именно в наземном сегм енте
В январе 2024 года ВВС США уведомили Конгресс о критическом превышении порога Nunn–McCurdy. Этот предусмотренный американским законодательством механизм автоматически запускается, когда стоимость оборонной программы выходит за установленный предел. После этого проект подвергается обязательному разбору, а в некоторых случаях может быть закрыт.
8 июля 2024 года Пентагон принял решение сохранить программу Sentinel, но одновременно отменил ранее выданное разрешение Milestone B. Этот рубеж означает допуск проекта к этапу проектирования и производства. Вместо продолжения работ в прежнем формате ведомство потребовало провести реструктуризацию.
По оценке Управления стоимостного анализа Пентагона, полная стоимость приобретения разумно модифицированной программы достигла 140,9 млрд долларов. Это на 81% больше оценки, которая была сделана на предыдущем этапе Milestone B в сентябре 2020 года.
Особенно важным оказалось распределение расходов. Основной прирост Пентагон отнёс к компоненту, который в документах называется «командование и пуск». В эту категорию входят ракетные шахты, центры управления пуском и работы по переоборудованию позиций Minuteman III для размещения Sentinel.
Иными словами, наиболее заметное удорожание возникло не в самой ракете, а в наземной части комплекса. Кабельная сеть является лишь одним из элементов этого сегмента, поэтому нельзя сводить весь рост сметы только к замене HICS.
Отдельно ВВС сообщили о 37-процентном превышении стоимости программы в пересчёте на одну боевую единицу. Эту цифру также приводит Исследовательская служба Конгресса. Показатели 81% и 37% относятся к разным методикам расчёта и напрямую сопоставлять их нельзя, однако оба указывают на одну проблему — значительное увеличение расходов в наземном компоненте.
Район Malmstrom представляет собой только часть категории «командование и пуск» и не является единственным источником роста затрат. Основной перерасход связан со всем сегментом в целом, а не с какой-то одной кабельной трассой.
Старые шахты оказались сложнее ожидаемого
В мае 2025 года поя вились дополнительные сведения о состоянии шахт. Американские ВВС сообщили о возможном отказе от первоначальной идеи массового переоборудования старых пусковых сооружений.
Вместо использования существующих шахт Sentinel, вероятно, придётся оснащать новыми сооружениями. Это меняет исходный замысел программы и лишает её одного из важнейших предполагаемых преимуществ — экономии за счёт использования уже имеющейся инфраструктуры.
Причина была сформулирована конкретно. Испытательный проект по переоборудованию пусковой установки на базе Ванденберга выявил неизвестные ранее особенности площадок. Они привели одновременно к увеличению стоимости и к растягиванию сроков выполнения работ.
Представитель ВВС заявил, что анализ продолжает подтверждать «неприемлемые риски» первоначальной стратегии конверсии. Поэтому новые шахты предполагалось в основном размещать на земле, уже принадлежащей военным. При этом старые площадки сохраняются, а сами шахты, которым около 55 лет, больше не рассматриваются как безусловно пригодная основа для Sentinel.
На тот момент окончательного решения ещё не принял и: продолжалась оценка различных вариантов. Исследователь Федерации американских учёных Маккензи Найт связала изменение подхода с недостатками раннего планирования. По её мнению, сложность переоборудования была недооценена компанией Northrop Grumman, являющейся единственным подрядчиком программы.
Оптоволокно меняет кабель, но не отменяет требования к системе
В обзоре 2006 года рассматривалось несколько вариантов развития связи для будущей системы управления МБР. Среди них были усовершенствованная HICS, полная замена медных линий оптоволокном, защищённая наземная радиосвязь и комбинированная схема, объединяющая оптику, радио и сверхвысокие частоты.
Оптоволоконная линия имеет несколько очевидных преимуществ. Она обеспечивает гораздо большую пропускную способность, позволяет прокладывать участки длиной более 160 км без промежуточных усилителей, обладает меньшей массой и не воспринимает электромагнитный импульс ядерного взрыва как проводящая среда.
ЭМИ способен наводить разрушительные токи в медных жилах. Стеклянное волокно лишено этой уязвимости. Радиосвязь, в свою очередь, привлекательна сокращением объёма земляных работ и потенциальной возможностью использовать мобильные элементы.
Однако ни один из вариантов не решает задачу сам по себе. Устойчивость системы определяется не только типом кабеля или способом передачи сигнала. В неё входят узлы связи, источники питания, кабельные колодцы, переходы через дороги и реки, а также оконечное оборудование.
Радиосистема сталкивается с собственными ограничениями. Коммерческую электронику трудно обеспечить настоящей устойчивостью к ядерному воздействию. Вынесенные антенны остаются уязвимыми, а рельеф местности и осадки могут ухудшать качество канала.
Поэтому выбор оптоволокна объясняется не абсолютной неуязвимостью стекла. Подземную линию в целом легче защитить, чем радиоканал, проходящий через открытое пространство. Главную роль играет арх итектура системы: резервирование, размещение оборудования, защита узлов и возможность обхода повреждённых участков.
В этом смысле логика Sentinel повторяет принцип, применённый при создании HICS шесть десятилетий назад. Меняется физическая основа передачи данных — медь заменяется стеклом, — но сама идея комплексной живучести остаётся прежней.
Масштаб работ выходит далеко за пределы одной кабельной линии
По данным Командования глобальных ударов ВВС США, программа Sentinel должна охватить 400 ракет, 450 шахт и более 600 объектов. Работы предстоит проводить на территории почти 40 000 квадратных миль.
В разных документах фигурируют пять или шесть штатов. Единой открытой разбивки по общей зоне охвата нет, поэтому точное количество затронутых штатов зависит от используемого документа и методики подсчёта.
Конкретная подземная сеть пока находится на стадии изучения рынка. 10 а вгуста 2026 года Инженерный корпус армии США начал market research по проекту Malmstrom Utility Corridor. В редакции извещения от 18 августа специально указывалось, что этот документ не является тендером и не означает обязательства государства заключить соглашение.
Согласно предварительной оценке корпуса, потенциальный объём работ может составить примерно 1,4–2,0 млрд долларов. Предполагаемая протяжённость сети — от 1 750 до 2 225 миль, то есть примерно 2 816–3 581 км.
При этом Инженерный корпус подчёркивает, что речь идёт о предварительной оценке, а не о выделенной сумме и не о точном измерении уже проложенного кабеля.
Сопоставлять эти цифры с более ранними документами напрямую нельзя. В экологическом заключении по программе, FEIS 2023 года, для района Malmstrom указывалось около 1 277 миль новых коридоров в основном варианте и только 256 миль в сокращённом варианте.
В том документе отдельно разделялись новые коридоры и работы внутри уже существующих трасс. Извещение 2026 года использует единый показатель «предполагаемого охвата» и не содержит аналогичного разделения. Поэтому по открытым данным невозможно установить, отражает ли разница реальное увеличение масштаба или объясняется другой методикой подсчёта.
Строительство должно идти рядом с действующей системой

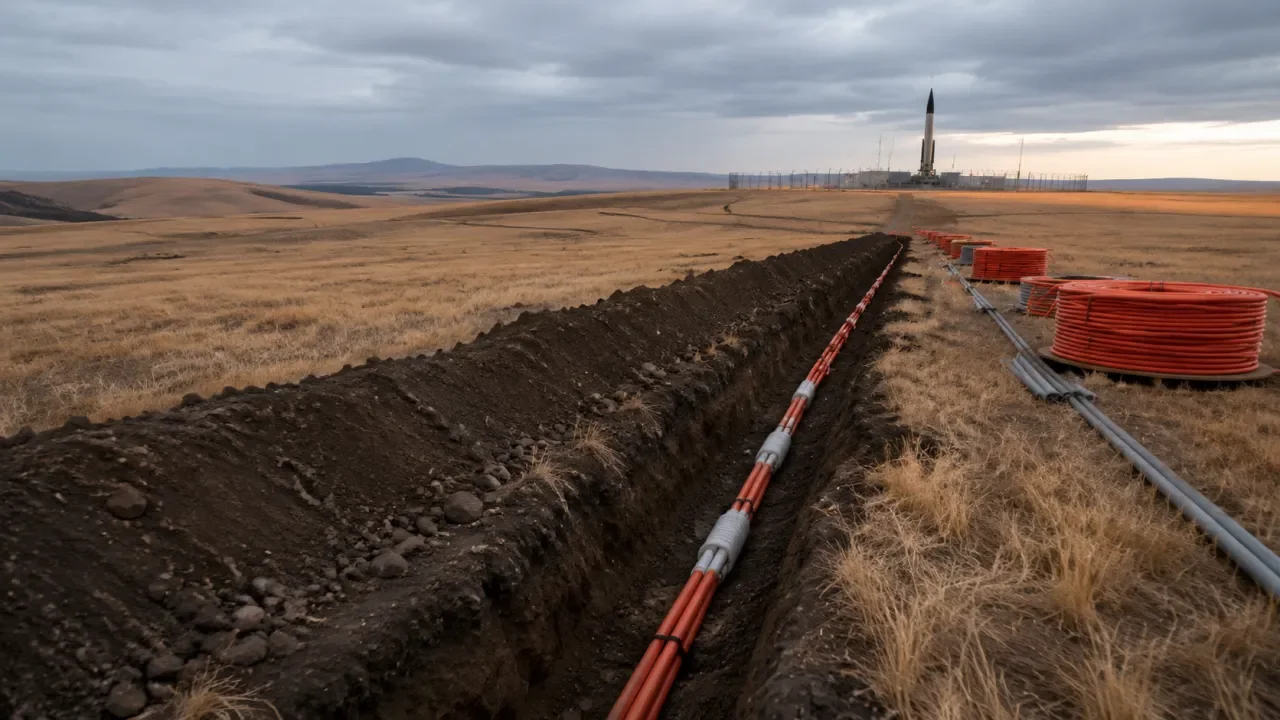

Основную часть работ планируется выполнять вдоль старой трассы HICS. Минимальная глубина заложения должна составить 6 футов, то есть около 1,8 м.
Такое решение позволяет сократить потребность в новых земельных участках и правах проезда. Однако оно создаёт серьёзное организационное ограничение: действующие ракеты Minuteman III должны оставаться на боевом дежурстве на протяжении всего строительства.
Фактически подрядчикам предстоит прокладывать новую «нервную систему» комплекса, не отключая сам комплекс. Работы будут проходить в условиях ограниченного доступа к действующим объектам и необходимости постоянно сохранять работоспособность старой инфраструктуры.
К этому добавляются короткий строительный сезон в Монтане, горный рельеф, сотни пересечений с автомобильными дорогами, железнодорожными ветками и реками. Потребуется также согласовывать работы с частными владельцами земли и специалистами, отвечающими за охрану наследия коренных народов.
В результате прокладка кабеля превращается в многолетнюю логистическую и инженерную задачу. Даже относительно небольшая глубина заложения не отменяет необходимости пересекать большое количество естественных и искусственных препятствий, обеспечивать защиту коммуникаций и не нарушать работу боевых объектов.
Что можно сказать о российском опыте
Вопрос о стоимости наземного компонента возникает и применительно к российским ракетным комплексам. Однако открытые источники позволяют говорить лишь об общих категориях защищённых объектов РВСН: командных пунктах, пусковых установках и линиях боевого управления.
Американские показатели в футах, милях и долларах нельзя механически переносить на российские системы. Для этого не т сопоставимых открытых данных о протяжённости сетей, составе объектов, глубине заложения, стоимости строительства и порядке переоборудования шахт.
Кроме того, преждевременно оценивать отечественные комплексы только по факту их развёртывания. Программа «Сармат» продолжает испытания, а её серийная надёжность пока не подтверждена. Поэтому окончательные выводы о стоимости и эксплуатационной устойчивости соответствующей инфраструктуры делать ещё рано.
История Sentinel показывает, что замена ракеты не ограничивается изготовлением нового изделия. Шестьдесят лет назад живучесть управления обеспечивалась кольцевой архитектурой медной сети. Теперь под землёй Монтаны планируют прокладывать оптоволокно, сохраняя ту же задачу — пережить удар и не потерять возможность управления.
При этом новая система обходится настолько дорого, что её наземная часть заставила пересматривать всю программу. Итоговая проверка будет связана не только с тем, насколько быстро построят новые шахты и проложат тысячи километров линий. Важнее станет вопрос, удастся ли выполнить работы рядом с действующими позициями Minuteman III, не нарушив их постоянную боевую готовность.
